Z41W不锈钢明杆闸阀 产品说明
本实用新型涉及明杆闸阀领域，具体的是一种不锈钢明杆硬密封闸阀。明杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

明杆闸阀的缺点如下:

密封面之间易引起冲蚀和擦伤，维修比较困难;外形尺寸较大，开启需要一定的空间，开闭时间长;结构较复杂。本实用新型的目的是为了解决现有技术的不足，而提供的一种不锈钢明杆硬密封闸阀。

本实用新型采用的技术方案为:

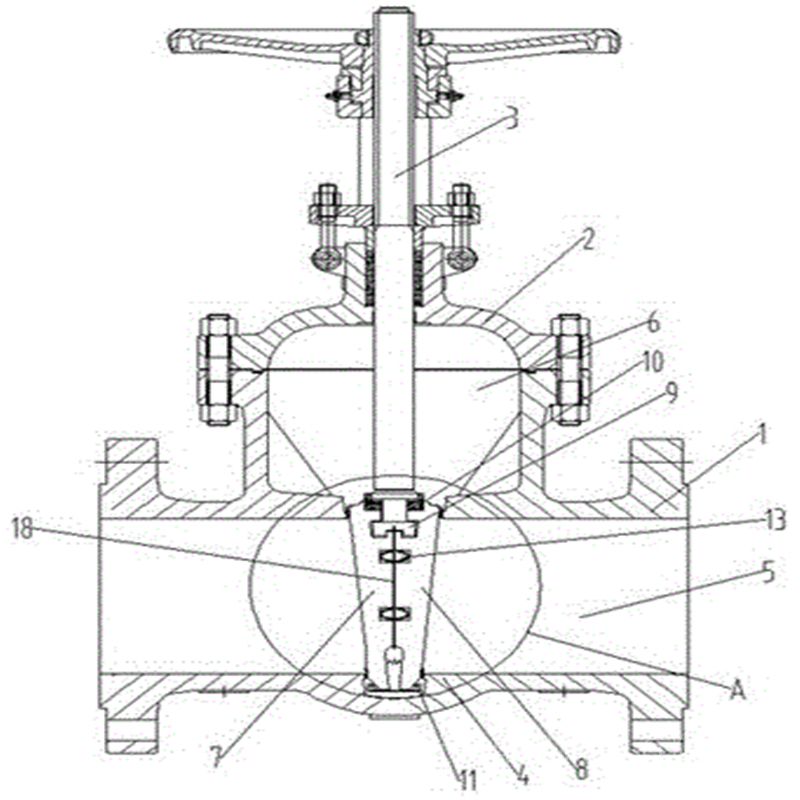

不锈钢明杆硬密封闸阀，包括阀体，其特征在于:所述的阀体内设有腰形空腔并滑动安装有阀瓣，阀瓣中央设有内螺纹，阀体外壁上设有平台并安装有固定座，固定座内转动安装有螺杆，螺杆穿过阀瓣并与之螺合，螺杆的下端转动安装于腰形空腔下端内壁，螺杆的上端连接有手柄。所述的不锈钢明杆硬密封闸阀，其特征在于:所述的手柄与螺杆上端铰接。与现有技术相比，本实用新型的有益效果在于:

本实用新型结构设计简单而巧妙，可以有效的将明杆闸阀的结构简化，且操作简单，方便制造和使用，在保证闸阀功能的前提下，结构足够简单。上述实施例仅为本实用新型的较佳的实施方式，除此之外，本实用新型还可以有其他实现方式。需要说明的是，在没有脱离本实用新型构思的前提下，任何显而易见的改进和修饰均应落入本实用新型的保护范围之内。

不锈钢明杆硬密封闸阀，包括阀体，其特征在于:所述的阀体内设有腰形空腔并滑动安装有阀瓣，阀瓣中央设有内螺纹，阀体外壁上设有平台并安装有固定座，固定座内转动安装有螺杆，螺杆穿过阀瓣并与之螺合，螺杆的下端转动安装于腰形空腔下端内壁，螺杆的上端连接有手柄。不锈钢明杆闸阀Z41W结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。不锈钢阀门应用于石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

不锈钢明杆闸阀型号：

304材质：Z41W-16P、Z41W-25P、Z41W-40P、Z41W-64P、Z41W-100P

316材质：Z41W-16R、Z41W-25R、Z41W-40R、Z41W-64R、Z41W-100R

Z41W不锈钢明杆闸阀特点：

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

本实用新型公开了一种不锈钢明杆硬密封闸阀，包括阀体，阀体内设有腰形空腔并滑动安装有阀瓣，阀瓣中央设有内螺纹，阀体外壁上设有平台并安装有固定座，固定座内转动安装有螺杆，螺杆穿过阀瓣并与之螺合，螺杆的下端转动安装于腰形空腔下端内壁，螺杆的上端连接有手柄。本实用新型结构设计简单而巧妙，可以有效的将明杆闸阀的结构简化，且操作简单，方便制造和使用，在保证闸阀功能的前提下，结构足够简单。

Z41W不锈钢明杆闸阀性能规范

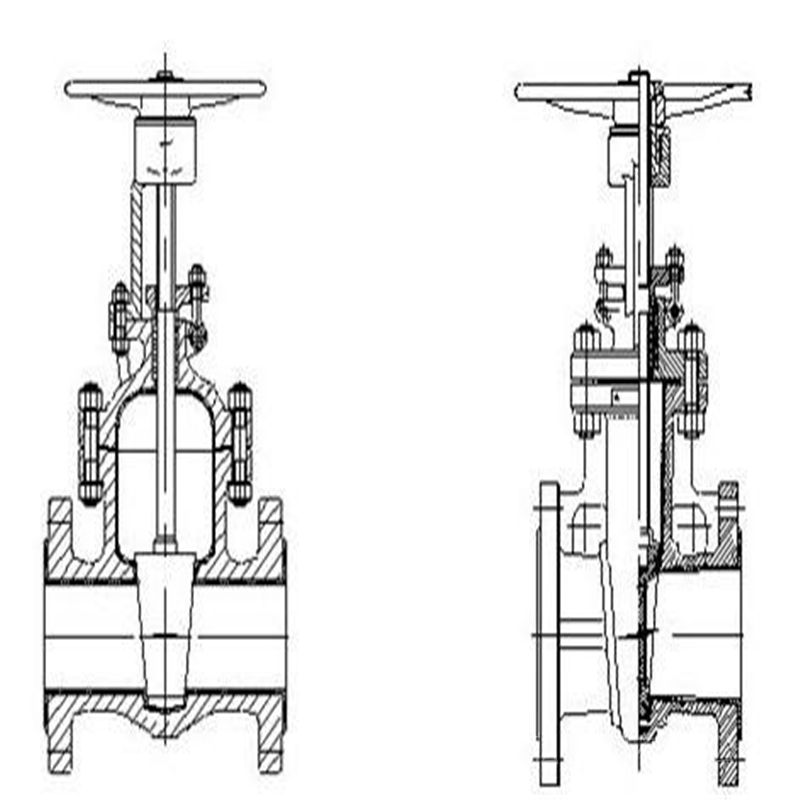

主要零部件材料表：

NO. PARTS NAME MATERIAL 1 阀体/BODY CF8M CF8 WCB 2 阀瓣/DISC CF8M CF8 WCB 3 阀杆/STEM SUS304 4 垫片/GASKET Graphite 5 六角螺母/NUT A194-8 6 双头螺栓/BOLT  A193-B8 7 阀盖/CAP CF8M CF8 WCB 8 上阀座/SEAT SUS304 9 填料/STEM PACKING Graphite 10 圆柱销/HINGE PIN SUS304 11  活节螺栓/EYE BOLT8 A193-B 12 六角螺母/NUT A194-8 13 六角螺母/NUT A194-8 14 双头螺栓/BOLT A193-B8 15 支架/STAND CF8M CF8 WCB 16 阀杆螺母/STEM NUT   SUS304 17 油嘴/NIPPLE         SUS304 18 轴承压盖/BEARING  CAP PLASTIC 19 手轮/HANDLE WHEEL    QT400-18 20 六角螺母/NUT         A194-8

Z41W不锈钢明杆闸阀PN16外形尺寸表：

公称压力 公称通径 标准值   参考值 L D D1 D2 B14 f Z-Φd W H 重量Kg Z41H/W 1.6Mpa 15 130 95 65 46 14 2 4-14 120 220 4 20 150 105 75 55 14 2 4-14 140 256 6 25 160 116 85 65 14 2 4-14 160 276 6 32 180 135 100 78 16 2 4-18 180 280 7 40 200 145 112 86 16 3 4-18 200 300 18 50 250 160 125 100 16 3 4-18 240 358 29 65 265 180 145 120 18 3 4-18 255 415 32 80 280 195 160 135 20 3 8-18 280 435 46 100 300 215 180 155 20 3 8-18 320 500 63 150 350 280 240 210 24 3 8-23 360 675 134 200 400 335 295 265 26 3 12-23 400 818 192 250 450 405 355 320 30 3 12-25 456 970 273 300 500 460 410 375 30 4 16-25 500 1140 379

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

Z41W不锈钢明杆闸阀的安装要点

　　1）安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

　　2）安装在保温管道上的各类手动阀门，手柄均不得向下。

　　3）阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。

　　4）手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。

　　5）带传动机构的闸阀，按产品使用说明书的规定安装。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
