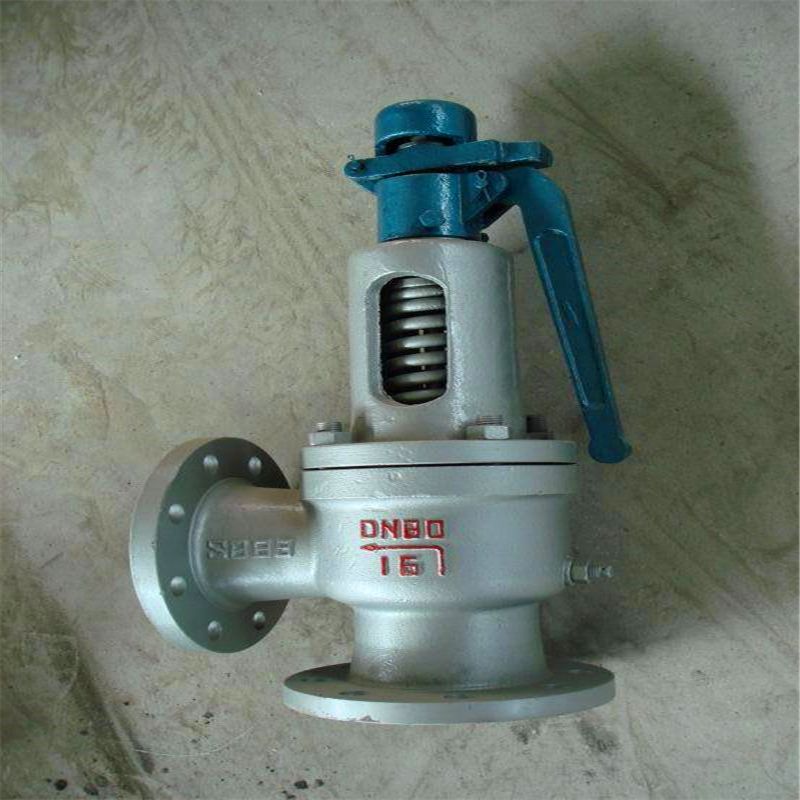

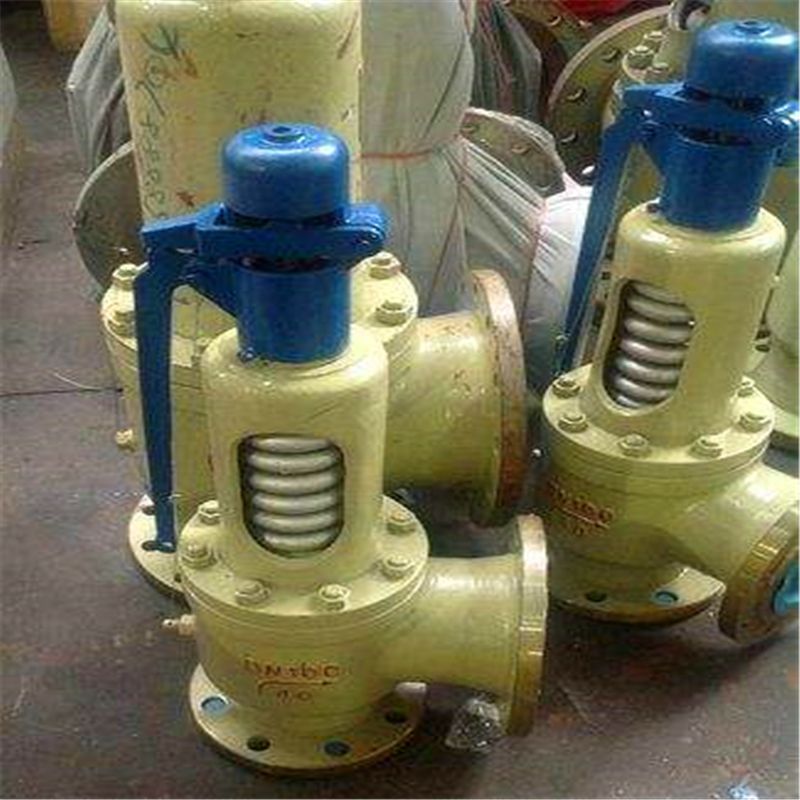

A48Y带扳手弹簧全启式安全阀  产品说明

本实用新型公开了一种弹簧全启式安全阀，包括阀套，所述阀套底端设有进液口，且阀套侧壁设有泄压口，所述阀套内部设有连通进液口的导液套，所述阀套顶端外壁开有插孔，且插孔内壁插接有阀杆，所述阀杆底端通过螺栓固定有堵块，且堵块与导液套顶端插接，所述阀套顶端外壁通过螺栓固定有保持套，所述阀杆顶端穿过保持套顶端，且阀杆顶端设有限位帽，所述保持套内壁焊接有限位挡环，所述阀杆侧壁靠近限位挡环底端位置处套设有弹簧件。本实用新型可以通过旋转偏心圆块，实现阀杆的升降调节，实现安全阀的启闭，有利于提高阀杆的稳定性，避免不良磨损，提升安全阀的使用寿命。

适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型及A42Y-R型适用于工作温度≤200℃有腐蚀性的介质的设备和管路上，作为超压保护装置。

优选的，所述阀套内壁设有金属环片，且金属环片内壁焊接有金属网筒，所述金属网筒顶端与阀套顶端抵接。

优选的，所述调节机构包括偏心圆块，所述保持套两侧均开有豁口，且保持套靠近两个豁口位置处均设有连接块，所述阀杆侧壁开有矩形豁口，且偏心圆块插设在矩形豁口中。

优选的，所述偏心圆块上设有偏心轴，且阀杆两侧均设有连通矩形豁口的条形孔，所述偏心轴穿过两个条形孔分别与两个连接块端部位置处转动连接。

优选的，所述偏心圆块侧壁螺接有支杆，且支杆外壁套设有防滑套。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

三、A48Y带扳手弹簧全启式安全阀主要零部件材料：

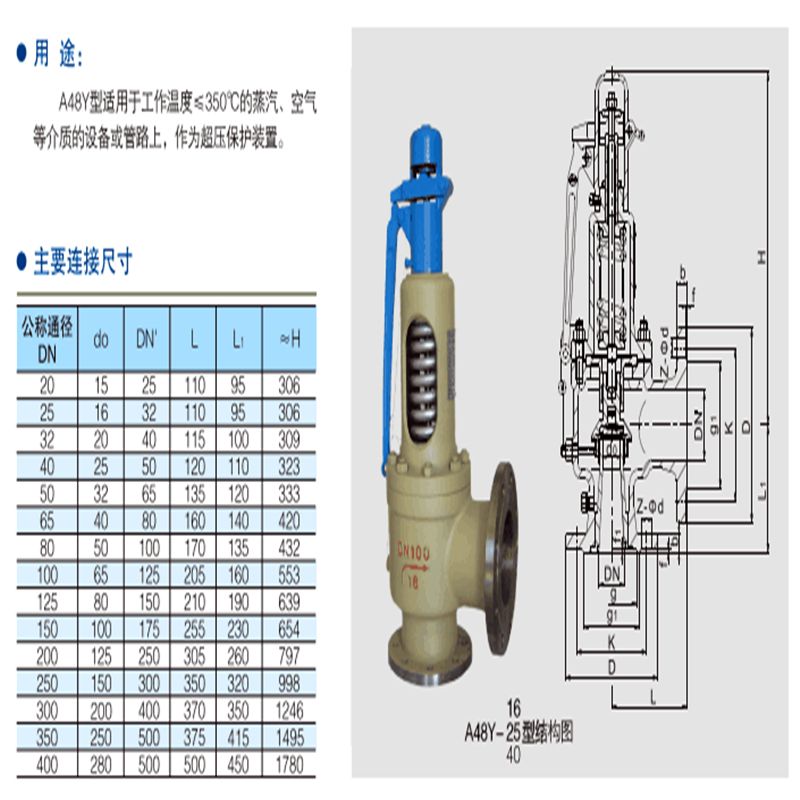

四、A48Y带扳手弹簧全启式安全阀外形尺寸和连接尺寸：

※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取*新数据。

弹簧微启式安全阀,当阀门未打开前，外附加力克服阀芯静态刚性力，当达到开启点以后，外附加力改为克服弹簧的弹性力，两者随时间变化的斜率不同，从而出现*个拐点C，同样情况，在阀门关闭时也会出现另一个拐点D。这两个拐点分别对应阀门的开启和回座，正是冷态时测试阀门开启、回座压力的技术依据。

A48Y带扳手弹簧全启式安全阀维护保养

1.弹簧全启式安全阀泄漏

　　在操作压力下的任何泄漏都必须尽快处理，否则会导致水垢和尘埃杂质在阀瓣和阀座的密封面上集结。提升阀杆时，若杂质吹不掉，则易被夹在密封面之间，造成密封面磨损，泄漏加剧。有的单位在安全阀泄漏时，自行调整弹簧全启式安全阀的弹簧压缩量，其至有的用重物压紧或十脆用铁丝锁捆，使安全阀完全失效。

　　2.弹簧全启式安全阀安装不正确

　　安全阀由于其结构要求，在设备或者管道上的弹簧全启式安全阀应竖直安装，尤其是杠杆式安全阀，如不垂直安装会因阀杆未能保持垂直的位置而影响其正常及时动作。检验时发现部分非标设备未按设备设计要求摆放，致使阀门水平或倒置设置，影响安全阀正常使用。有的设备在安装时，不考虑是否易于维修保养和检查，使得安全阀无法拆除而长期不能校验。

　　3.部分弹簧全启式安全阀存在制造质量差的现象

　　目前国家对安全阀已实行了制造许可制度，市场上供应的安全阀大多是由标有TS标识的*生产单位生产。但仍有一定数量的安全阀制造质量低下，几何尺寸、加工精度误差较大，技术性能达不到要求，造成安全阀早期泄漏。选购弹簧全启式安全阀时，应对生产单位和实物进行认真检查和核实。

    4.压力整定不准确

　　部分使用单位由于对安全阀定压技术规定不明确，新购安全阀不按要求整定压力，直接使用。安全阀出厂时所调整的开启压力，往往不能满足用户的特定需要。因此，必须按用户使用工况进行调试后，方可安装使用。有些使用单位对弹簧全启式安全阀开启压力的选定值不准确，定压偏高或偏低，不能保证安全阀真正起到安全保护作用。

　　5.安全阀选用不正确

　　只能在规定的弹簧压力等级范围内工作，改变弹簧的预紧压缩量，虽然有一定的压力调整量，如果超出规定范围，则只能更换弹簧或安全阀。

　　目前一些单位对安全阀的型号规格、口径大小、工作压力等级等技术指标不了解，选购安装前未认真核对，导致设备运行压力与安全阀的弹簧压力等级不匹配。有的单位选用弹簧全启式安全阀时，仅根据接口法兰公称直径误将全启式改为微启式，则安全阀的排放量远达不到要求。一般全启式安全阀适用于排放气体、蒸汽或者液体介质，微启式安全阀适用于排放液体介质。排放有毒或者可燃性介质时，必须选用封闭式安全阀。选用安全阀时，应注意介质性质、温度、腐蚀性是否适用于阀门材料和密封材料的要求。安全阀一般适用于清洁、无颗粒、低粘度的流体。

功能特点它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门，迅速排出一定数量的介质。当容器内的压力降到允许值时，阀又自动关闭，使容器内压力始终低于允许压力的上限，自动防止因超压而可能出现的事故，所以安全阀又被称为压力容器的*终保护装置。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
