A44Y全启封闭式安全阀申弘

当前位置：上海申弘阀门有限公司 > 产品中心 > 通用阀门 > A44Y全启封闭式安全阀申弘

产品型号：

A44Y

品牌：

申弘

≧1 台
￥2530.00

所在地：

上海闵行区

更新日期：

2025-04-24

详细信息

| 询价留言

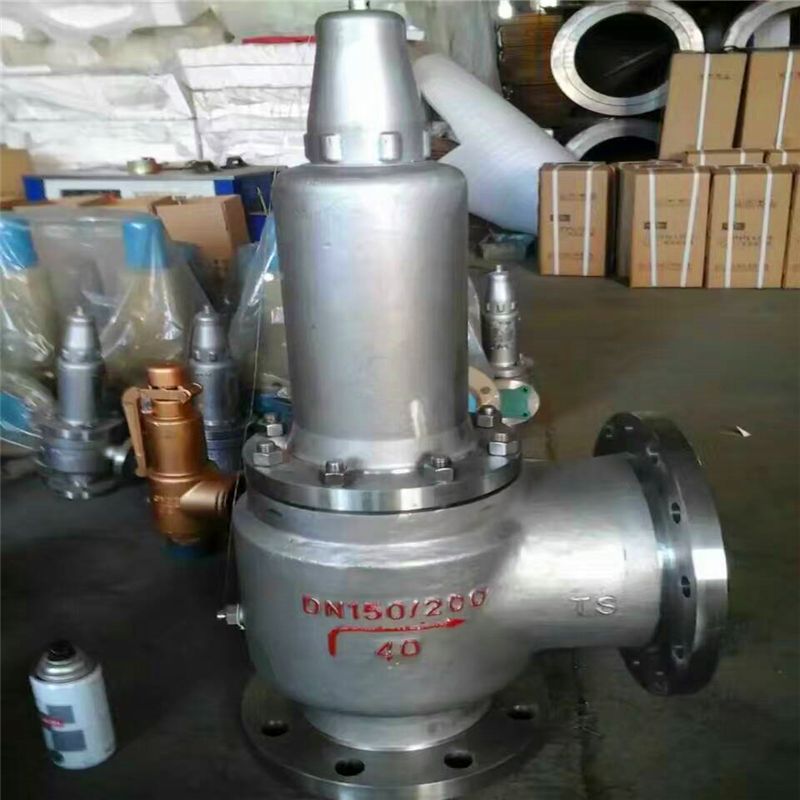

A44Y全启封闭式安全阀 产品说明
目前，现有技术的弹簧全启式安全阀包括阀瓣和阀座，所述的阀瓣设有进气端和密封端，所述的阀座设有供进气端导向滑配合的轴向通孔，所述的阀座的上端与阀瓣的密封端成型有相配的圆弧形密封面。所述的阀瓣的进气端由三瓣互成120度的分隔瓣相互交接构成，即行业内所说的三花瓣结构。适用于工作温度≤300℃的空气、石油等介质的设备或管路上，A48Y型适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。

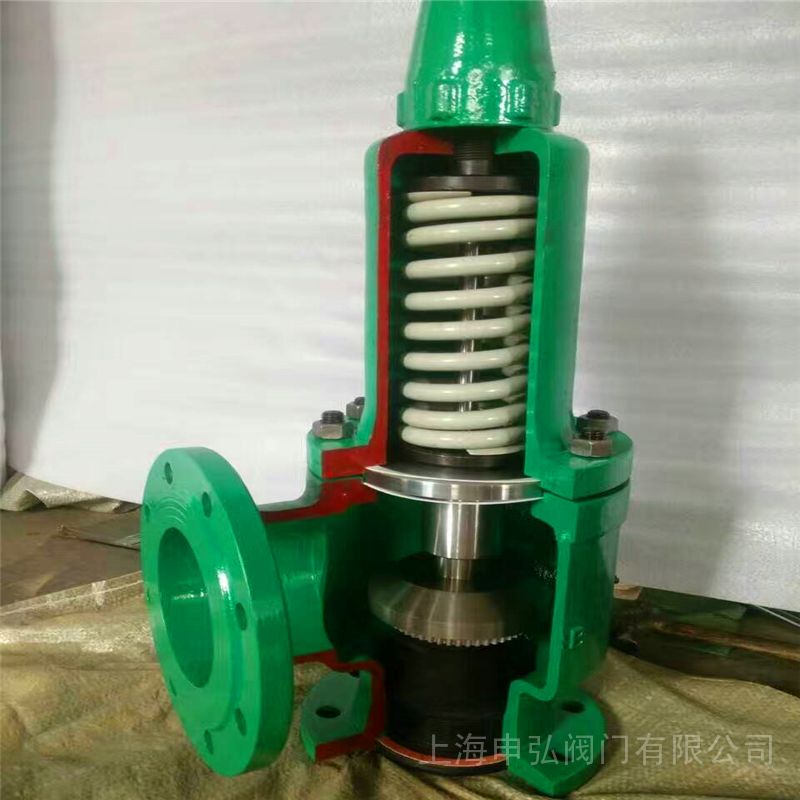

A44Y全启封闭式安全阀结构特点

1、带扳手弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。

2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。

3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用*的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。

4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。

5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

另外所述的阀瓣的进气端和密封端之间还成型有一过渡槽。采用以上结构的阀瓣和阀座在使用过程中，阀座通过轴向通孔对阀瓣的进气端进行定位导向，但因三花瓣结构与轴向通孔内壁的定位导向面积较少，导向过程中定位导向效果不是很稳定。适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准

A44Y全启封闭式安全阀主要零件

NO	零件名称	材料
1	阀体	WCB
2	阀座	ZG2Cr13
3	调节圈	ZG2Cr13
4	阀瓣	2Cr13
5	导向套	2Cr13
6	阀盖	ZG230-450
7	弹簧	50CrVA
8	阀杆	2Cr13
9	扳手	ZG200-400
10	调整螺杆	45
11	保护罩	ZG200-400
12	密封面材料	"H"堆焊D507,"Y"堆焊Co基硬质合金

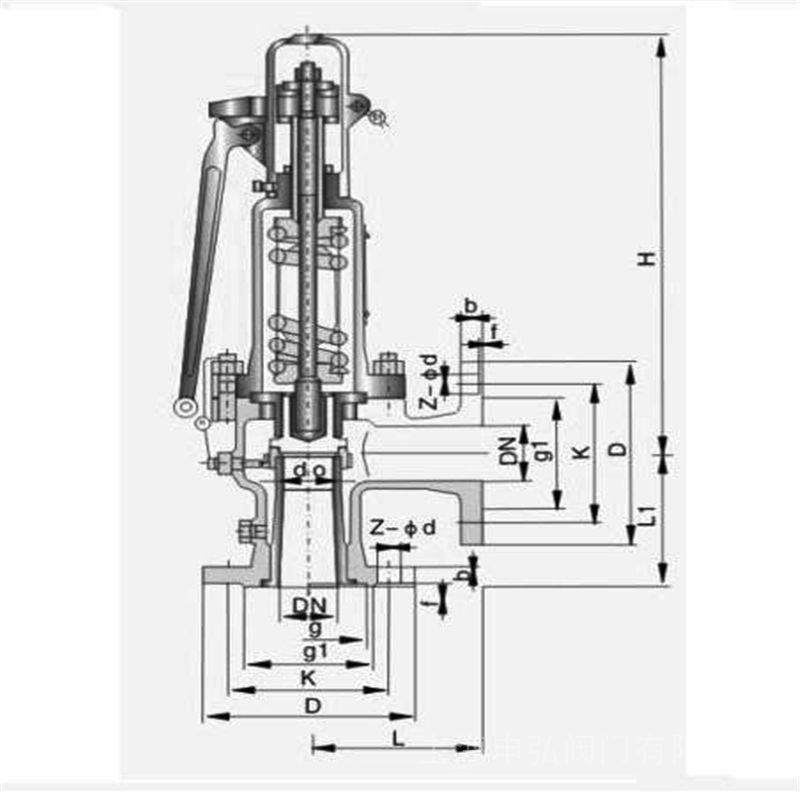

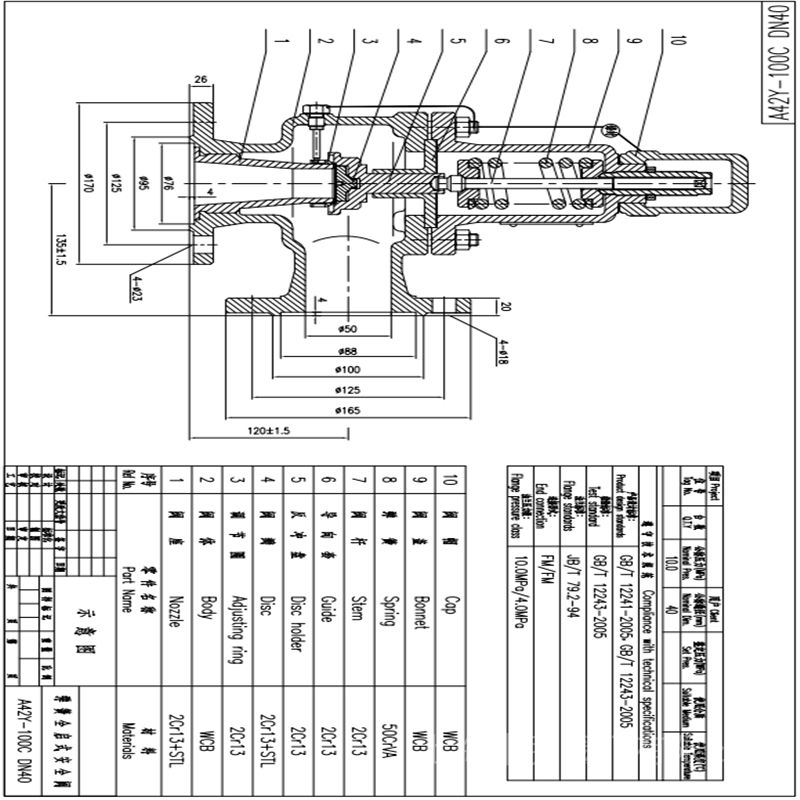

外形结构图

主要外形尺寸1.6MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A44Y-16C A44Y-16P A44Y-16R A44H-16C A44H-16P A44H-16R	20	15	105	75		55	16	2		4-14	2	110	95	411
	25	16	115	85		65	16	2		4-14	2	110	95	411
	32	20	140	100		78	18	2		4-18	3	115	100	411
	40	25	150	110		85	18	3		4-18	3	120	110	472
	50	32	165	125		100	20	3		4-18	3	135	120	532
	65	40	185	145		120	20	3		4-18	3	160	140	556
	80	50	200	160		135	20	3		8-18	3	170	135	561
	100	65	220	180		155	20	3		8-18	3	195	175	667
	125	80	250	210		185	22	3		8-18	3	210	190	857
	150	100	285	240		210	24	3		8-23	3	255	230	915
	200	125	340	295		265	26	3		12-23	3	300	260	1073
	250	150	405	355		320	30	3		12-26	4	350	320	1307
	300	220	460	410		375	30	4		12-26	4	370	350	1233
	350	250	520	470		435	34	4		16-26	4	500	450	1711
	400	280	580	525		485	36	4		16-30	4	500	450	1780

主要外形尺寸2.5MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A44Y-25C A44Y-25P A44Y-25R A44H-25C A44H-25P A44H-25R	20	15	105	75		55	16	2		4-14	2	110	95	411
	25	16	115	85		65	16	2		4-14	2	110	95	411
	32	20	140	100		78	18	2		4-18	3	115	100	411
	40	25	150	110		85	18	3		4-18	3	120	110	472
	50	32	165	125		100	20	3		4-18	3	135	120	532
	65	40	185	145		120	22	3		8-18	3	160	140	556
	80	50	200	160		135	22	3		8-18	3	170	135	561
	100	65	230	190		160	24	3		8-23	3	195	175	667
	125	80	270	220		188	28	3		8-26	3	210	190	857
	150	100	300	250		218	30	3		8-26	3	255	230	915
	200	125	360	310		278	34	3		12-26	3	300	260	1073
	250	150	425	370		332	36	3		12-30	4	350	320	1307
	300	220	485	430		390	40	4		16-30	4	370	350	1233
	350	250	555	490		448	44	4		16-34	4	500	450	1711
	400	280	620	550		505	48	4		16-36	4	500	450	1780

主要外形尺寸4.0MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A44Y-40C A44Y-40P A44Y-40R A44H-40C A44H-40P A44H-40R	20	15	105	75	51	55	16	2	4	4-14	2	110	95	411
	25	16	115	85	58	65	16	2	4	4-14	2	110	95	411
	32	20	140	100	66	78	18	2	4	4-18	3	115	100	411
	40	25	150	110	76	85	18	3	4	4-18	3	120	110	472
	50	32	165	125	88	100	20	3	4	4-18	3	135	120	532
	65	40	185	145	110	120	22	3	4	8-18	3	160	140	556
	80	50	200	160	121	135	22	3	4	8-18	3	170	135	561
	100	65	235	190	150	160	24	3	4.5	8-23	3	195	175	697
	125	80	270	220	176	188	28	3	4.5	8-26	3	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	3	255	230	915
	200	125	375	320	260	282	38	3	4.5	12-30	3	300	260	1073
	250	150	450	385	313	345	42	3	4.5	12-34	4	350	320	1307
	300	220	515	450	364	408	46	4	4.5	16-34	4	370	350	1233
	350	250	580	510	422	465	52	4	5	16-36	4	500	450	1711
	400	280	660	585	474	535	58	4	5	16-41	4	500	450	1711

主要外形尺寸6.4MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A44Y-64C A44Y-64P A44Y-64R A44H-64C A44H-64P A44H-64R	20	10	125	90	51	68	22	2	4	4-18	2	96	85	297
	25	16	140	100	58	78	22	2	4	4-18	2	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	3	130	110	322
	40	25	170	125	76	95	24	3	4	4-23	3	135	120	352
	50	32	180	135	88	105	26	3	4	4-23	3	155	135	425
	65	40	205	160	110	130	28	3	4	8-23	3	175	160	570
	80	50	215	170	121	140	30	3	4	8-23	3	175	160	560
	100	65	250	200	150	168	32	3	4.5	8-26	3	195	195	690
	150	100	345	280	204	240	38	3	4.5	8-34	3	280	265	935

主要外形尺寸10.0MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A44Y-100C A44Y-100P A44Y-100R A44H-100C A44H-100P A44H-100R	20	10	125	90	51	68	22	2	4	4-18	3	96	85	297
	25	16	140	100	58	78	24	2	4	4-18	2	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	2	130	110	322
	40	25	170	125	76	95	26	3	4	4-23	3	135	120	352
	50	32	195	145	88	112	28	3	4	4-26	3	155	135	425
	65	32	220	170	110	138	32	3	4	8-26	3	175	160	570
	80	40	230	180	121	148	34	3	4	8-26	3	175	160	560
	100	50	265	210	150	172	38	3	4.5	8-30	3	195	195	690
	150	80	355	290	204	250	46	3	4.5	12-34	3	280	265	935
