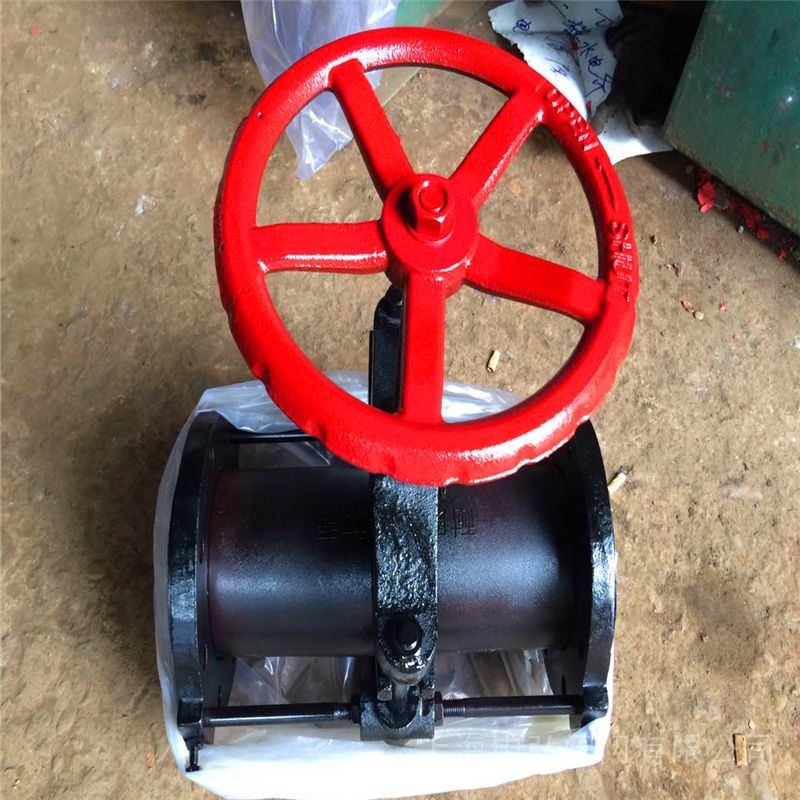

GJ641X气动奥衬管夹阀 产品说明
本发明涉及管夹阀领域，具体地，涉及一种气动管夹阀。气动管夹阀是在手动管夹阀基础上改进的新型阀门，由金属或塑料材质的壳体和橡胶材质的软管组成，充气时，它通过管夹阀胶管内外工作压力的压差作用使胶管紧闭，使介质流中断；当充气供应中断时，管夹阀胶管由于回弹力而完全打开，介质流又重新恢复畅通。

现有气动管夹阀外壳多呈圆柱形，也有部分呈立方体型，但现有气动管夹阀外壳内部均有足够的空间，使胶管可以在其内部以任意方向闭合。奥衬管夹阀由阀体、橡胶管套、阀杆、上下压板、拉杆、气动头等零件组成。气动头通气时，使阀杆向下运动来带动上下压板以压缩管套进行关闭，反之即开启。压板在拉杆之间上下往复运动完成阀门开闭工作。

在控制介质未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时，管套在介质压力下变形截流。

GJ641X气动奥衬管夹阀功能:

当压缩空气或液体（用*低为2 bar的压差）进入到气动夹管阀阀体时，特制的有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的绝对可靠地关断，同时也*大限度地提高了内衬套的使用寿命。在这种情况下，气动式夹管阀被关闭，从而使得介质流可以百分之百地被关断。*大工作压力根据公称通径而定，范围为2-6 bar。当压缩空气或液体中断时，特制的内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门完全打开。

GJ641X气动奥衬管夹阀产品特点：

1.气动管夹阀无压力、无堵塞、无泄漏、防水撞冲击

2.特别适用于含颗粒的液--固及气--固二相流

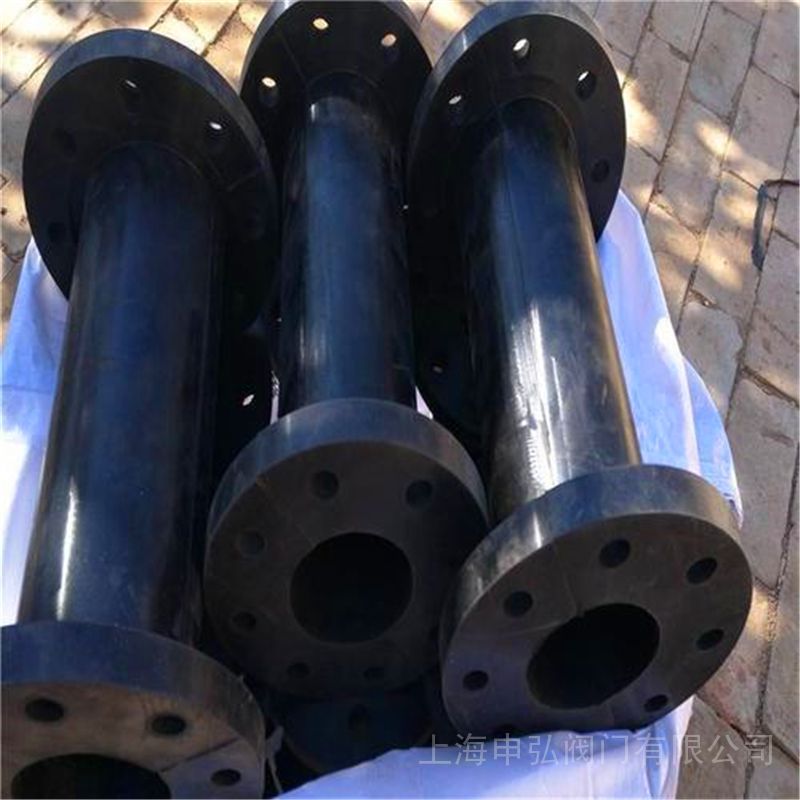

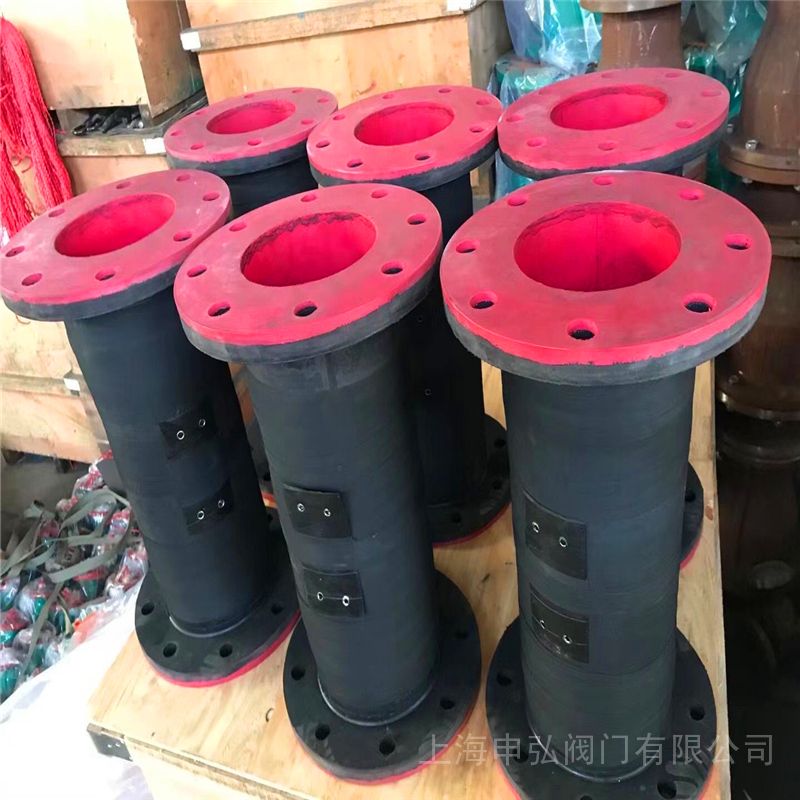

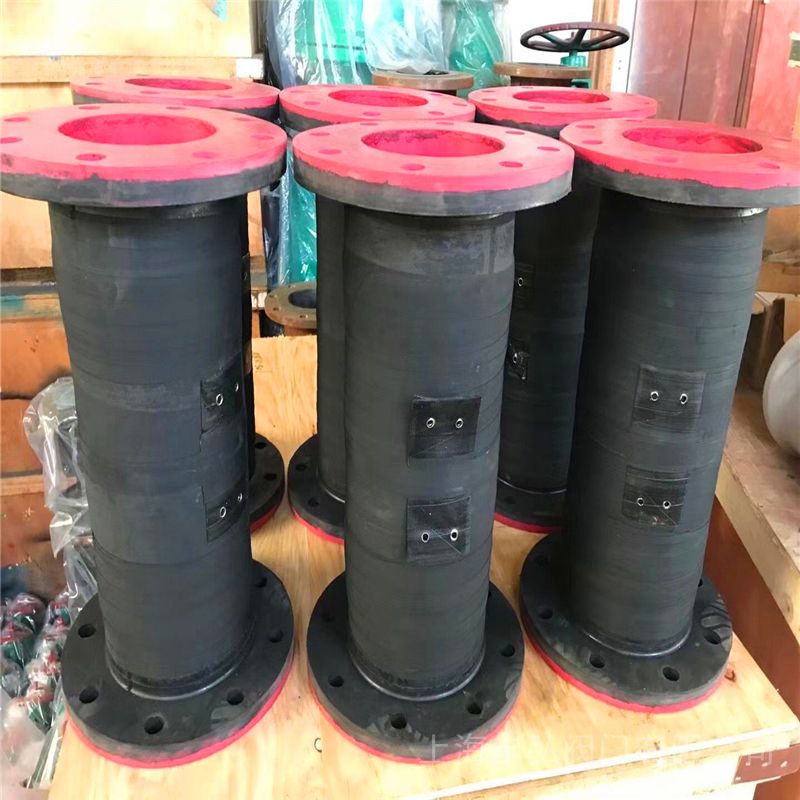

3.橡胶管套带有增强结构，耐磨。

胶管可以在气动管夹阀壳体内部任意方向闭合，可能导致以下问题:

1，胶管若以某一方向闭合多次，在弯折处容易形成不易恢复角度，而如果此时再以另外方向闭合，之前的弯折处在闭合时由于变形没有恢复容易形成空隙，从而使该气动管夹阀不能在闭合时密封良好。

2，如果胶管可以在气动管夹阀壳体内部任意方向闭合，那么闭合方向及有可能与进气方向呈不垂直的角度，胶管闭合时，左右两端在气压作用下受力不均匀，使其中一边更容易产生疲劳破损。

因此，需要研制一种能够使胶管的变形方向固定，从而能够解决由于闭合方向不固定引起的密封不良及受力不均匀、易疲劳破损等问题的气动管夹阀。

GJ641X气动奥衬管夹阀主要材料：

名称	材料
阀体	碳钢
套管	橡胶
阀杆	铸铜、碳钢
压杆	铸铁
手轮	铸铁
托架	球墨、铸铁

GJ641X气动奥衬管夹阀橡胶衬里材质及使用范围

衬里材质（代号）	适用温度	适用介质
硬橡胶（NR)	-10℃-85℃	除强氧化剂（硝酸、铬酸。浓硫酸及过氧化氢等）和有机溶剂外，适用于：氢氯酸、氟硅酸、乙醛和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾，中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶（BR)	-10℃-85℃	具有良好的耐磨性能。主要用于50%以下的硫酸、氢氧化钠、氢氧化钾、中性盐溶液及胺液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种溶度稠粘液等。
丁基胶（IIR)	10℃-120℃	抗腐蚀、耐磨耗，能耐*多数的有机酸，碱和氢氧化物、无机盐及无机酸、元素气体、醇类、醛类、酮类、脂类等。≤30%硫酸、磷酸、氢氟酸、煤焦油、动物油、植物油、苛性碱和多种脂类。
氯丁胶	-10℃-105℃	动物油、植物油和无机润滑油及PH值变化范围很大的腐蚀性泥浆，抗磨性好。

■ 氟塑料及搪瓷衬里材质及使用范围

衬里材料（代号）	适用温度	适用介质
聚全氟乙丙稀（FEP)	≤150℃	各种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀酸交替、各种有机溶剂和除熔融碱金属，元素氟及芳香烃类外的其他强腐蚀性介质。
聚偏氟乙烯（PVDF)	≤100℃
聚四氟乙烯和乙烯共聚物（ETFE)	≤120℃
可溶性聚四氟乙烯（PFA)	≤180℃
增强聚丙烯（RPP)	≤100℃	除浓硝酸、发烟硫酸、氯磺酸及强氧化剂外的大多数有机酸、无机酸、无机溶剂等。
耐酸搪瓷	≤100℃	除氢氟酸、浓磷酸、强碱外的一般腐蚀介质。

■ 橡胶材质及使用范围

橡胶名称及代号	适用温度	适用介质
丁基橡胶（B级）（IIR)	≤120℃	85%硫酸、盐酸、氢氟酸、磷酸、苛性碱和多种脂类等。
天然橡胶（〇级）（NR )	≤100℃	净化水、无机盐、稀释无机酸等。
三元乙丙橡胶(EPDF)	≤120℃	具有天然橡胶相似的耐酸碱性能，用于低压蒸汽、热水、冷水性能极为良好。
氯丁橡胶(CR)	≤85℃	耐酸、耐碱、耐油和非极性溶剂，耐磨性优于天然橡胶。
丁晴橡胶(NBR)	≤85℃	耐油耐磨，其耐酸性能与天然橡胶相似。
氟橡胶(FPM)	≤150℃	具有类似氟塑料的耐磨腐蚀性能，在浓酸、强氧化性能中极稳定，在有机溶剂和碱溶液中稳定。

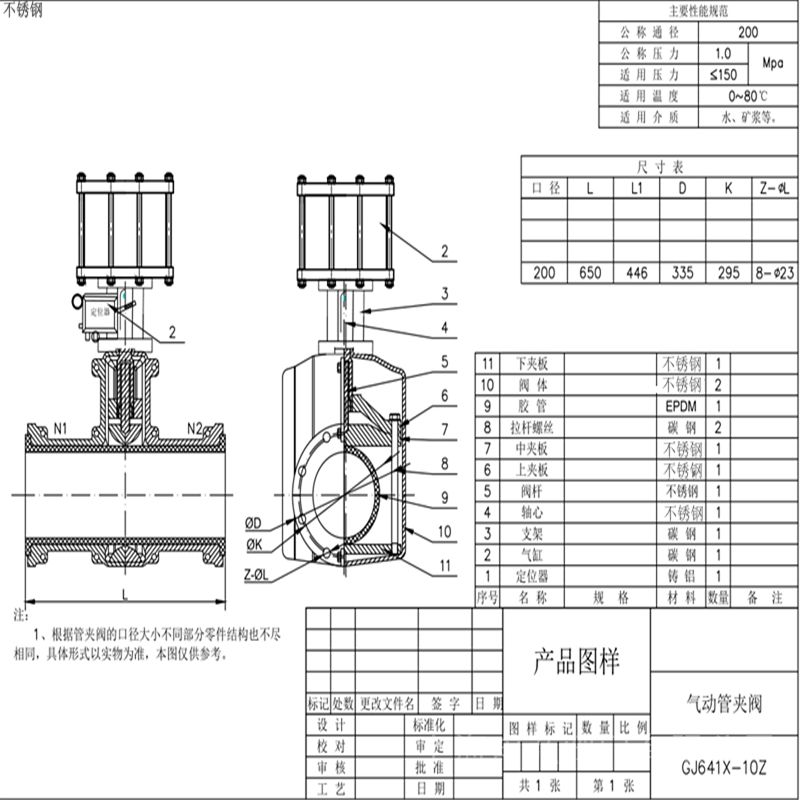

GJ641X气动奥衬管夹阀外形尺寸表：

口径DN	L	H	D	K	n-L
50	210	215	160	125	4-18
65	250	245	180	145	4-18
80	300	270	195	160	4-18
100	350	300	215	180	8-18
125	430	340	245	210	8-18
150	500	390	280	240	8-23
200	650	520	335	295	12-23
250	800	615	390	350	12-23
300	950	720	440	400	12-23
350	830	800	500	460	16-23
400	300	900	565	575	16-25
500	1100	1150	670	620	20-25

为解决上述问题，本发明提供了一种能够在充气时使胶管的闭合方向固定的气动管夹阀，其特征在于，该管夹阀包括:外壳，所述外壳具有扁形形状；胶管，所述胶管被保持在所述外壳内部；和充气孔，所述充气孔设置在所述外壳侧部，并与所述外壳内部相连通。因橡胶管套承受压力小，所以在开闭时，操作人员旋转手机时只要感到适量抵触，均达到开闭点，切勿尽力及多人辅助，禁用其它工具开闭。
