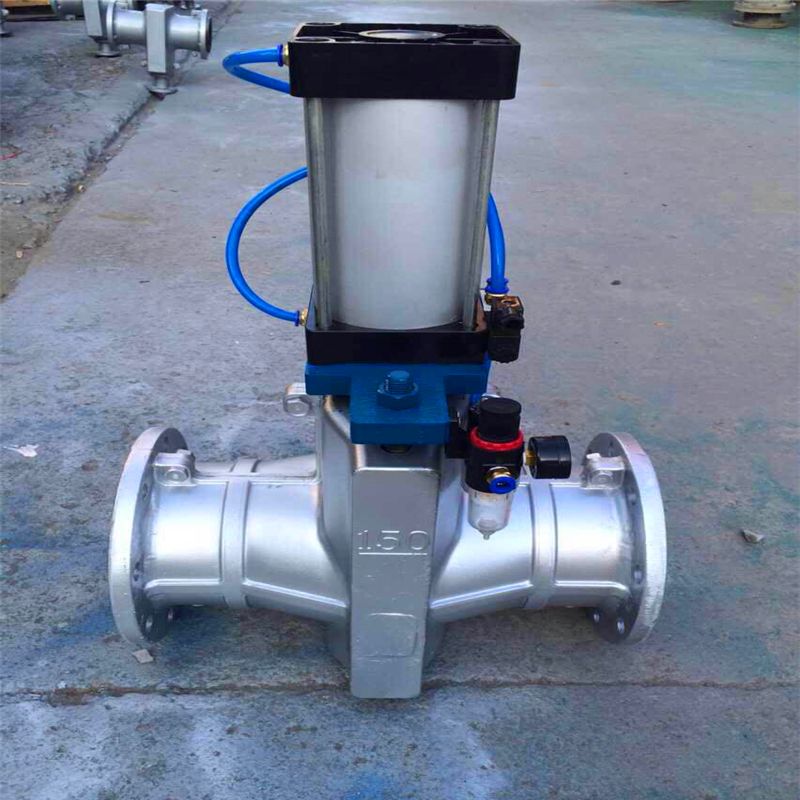

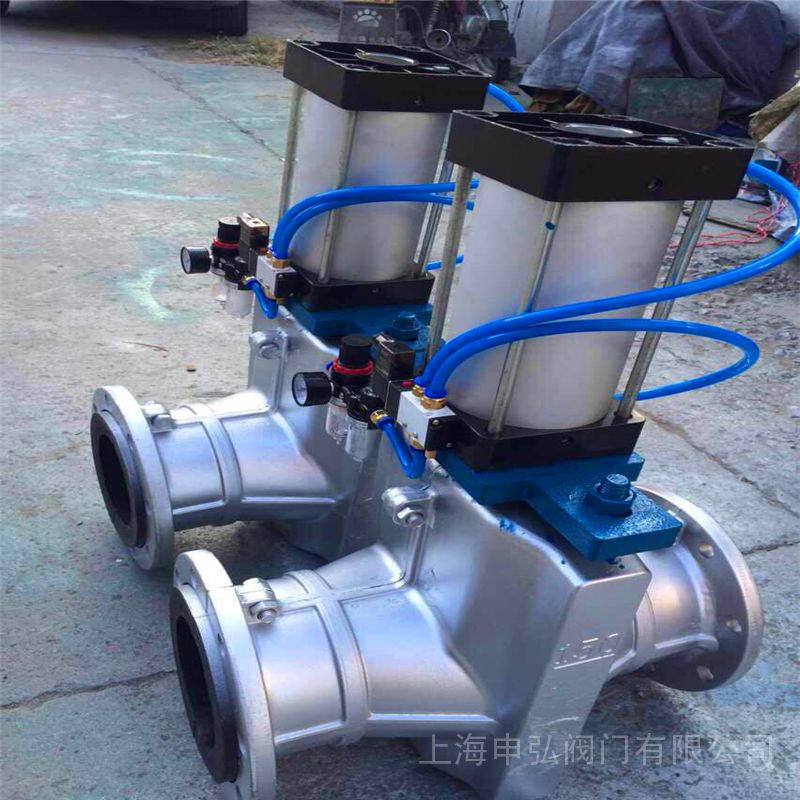

GJ641X气动铝合金管件阀 产品说明

本实用新型公开了一种气动管夹阀，包括阀体、设置在阀体内的橡胶管以及密封圈，阀体设置有进气口以及出气口，所述阀体设置有两组引导筋单元，各个引导筋单元分别包括多个均布的引导筋；橡胶管与阀体之间由引导筋分隔成压缩空气腔，压缩空气腔包括*压缩空气腔单元以及第二压缩空气腔单元；进气口包括*进气口以及第二进气口，*压缩空气腔单元以及第二压缩空气腔单元分别与出气口相连；设置两组引导筋单元，当*压缩空气腔单元以及第二压缩空气腔单元轮同时使用时，可以同时对橡胶管的流体通道的开口的大小进行调节，增强了管夹阀的可靠度；当*压缩空气腔单元以及第二压缩空气腔单元轮流使用时，可以延长橡胶管的使用寿命。

当顺转管夹阀手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。

GJ641X气动铝合金管件阀特点：

1、管阀同径:气动夹管阀结构新颖简单，橡胶套内径与管道相同，局部阻力损失小。

2、无泄漏：无密封点，控制介质空间和阀门通道完全隔离，气动夹管阀不会发生内外泄漏现象。

3、含杂关闭: 依靠橡胶套变形实现启闭，即使流体含固体颗粒或纤维杂质也不会阻塞，均可完全迅速地将其包裹关闭。

4、适用面广：气动夹管阀结构简单，仅三个部件，气动夹管阀可代替体积大、结构复杂的阀门，尤其适用于有防爆要求的场合。

5、长寿：气动夹管阀独特的含增强帘布的橡胶管套，气动夹管阀能够经受高频率的启闭作业，耐酸、碱和化学介质，具有很长的使用寿命。

6、安装简单：阀门安装无方向性，使用管道无需清洗，一旦橡胶套损坏，更换简单迅速。

气动夹管阀的工作过程：在控制介质未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时，管套在介质压力下变形截流。由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。 另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。耐磨、防腐、抗冻、密封性能好，

GJ641X气动铝合金管件阀构和工作原理：

     (1)结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。

　 (2)工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。

GJ641X气动铝合金管件阀零件材料

技术参数

GJ641X气动铝合金管件阀主要连接尺寸及外型尺寸

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

 管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将介质截断，它的工作原理是当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即开启。这样，闸板在导柱之间上下往复运动完成阀门开关动作，另因橡胶管套或承力小，所以在关闭时，操作人员在旋转手轮时只要感到适量的抵触，均可达到开闭极点，禁用其他工具开闭。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
