GJ41X耐磨橡胶管夹阀 产品说明
本发明涉及一种阀门。目前，在冶金、化工、矿山、制药、造矿氰化、碳浆、污水净化等行业，其多使用刚性的结构复杂的阀门，如闸阀、球阀、隔腊阀、截止阀、矿浆阀以及其他一些不锈钢阀门，这些阀门都设有动密封，其密封件与阀体不能分开，其往往会出现介质跑、冒、滴、漏等问题；这些阀门更换维修也不方便；不同阀门对介质的适应性不同，使用范围较窄。

夹管阀使用寿命太短，通常几个月管套就坏了，甚至个把月就坏了。这是由于国内目前橡胶工艺不达标所导致，大部分生产夹管阀的国内厂家，其掌握的橡胶工艺不足以生产出高耐磨、高耐腐、高寿命的橡胶管套。即便是*普通的进口夹管阀，平均使用寿命也比国内长很多。当然，用户在选择时可以根据实际情况而定，毕竟进口管夹阀相对价格较高。

GJ41X耐磨橡胶管夹阀发明内容

本发明提供一种橡胶管夹阀，目的在于解决现有的刚性结构的阀门，结构复杂、生产制造复杂、成本高；还有解决刚性结构阀设有动密封，难免存在漏的问题；再有解决金属阀门不耐腐蚀、不耐磨的问题。本发明包括一段复合橡胶管体，在所述复合橡胶管体的两端分别一体成型设置法

管夹阀的口径、介质压力与温度：

1）夹管阀主要应用于中低压的环境，高压夹管阀全世界只有个别几家公司能制造。德国AKO目前的介质压力可以达到40bar。

2）因为夹管阀是以橡胶套管为核心的阀门，所以使用温度有一定限制，通常在-40~200℃以内。

3）受限于橡胶工艺，在满足套管质量强度的前提下，夹管阀的制造口径通常在DN300mm以内。大口径夹管阀相对价格较高，能制造的厂家非常少。

本发明使用时，通过法连连接到物料输送管道上，正常输料时，复合橡胶管体保持通畅，当需要关闭或截止时，只需通过一个压轮或压块给予复合橡胶管一个压力将管体压扁，即可达到关闭阀门的目的；本阀门优点有无需阀杆填料，解决了动密封，杜绝了介质跑、冒、滴、漏等问题，内渗外漏为零；解决了阀体与密封件不能分开的问题，阀体可随时更换；具有较高的耐磨耐腐能力；颗粒介质、结晶介质都可以开启和关闭；其结构简单、维修方便、材料易得、输送阻力小、性能可靠。本发明所述复合橡胶管体包括外层耐磨耐老化橡胶层、中间高强度纤维层、内层耐磨防腐橡胶层，所述中间高强度纤维层设置在所述外层耐磨耐老化橡胶层和所述内层耐磨防腐橡胶层之间；这种设置的阀体其结构简单，保证了其自身强度和耐磨、防腐能力。

橡胶管夹阀,涉及一种阀门.包括一段复合橡胶管体,在复合橡胶管体的两端分别一体成型设置法兰.本阀门无需阀杆填料,解决了动密封,杜绝了介质跑,冒,滴,漏等问题,内渗外漏为零;解决了阀体与密封件不能分开的问题,阀体可随时更换;具有较高的耐磨耐腐能力;颗粒介质,结晶介质都可以开启和关闭;其结构简单,维修方便,材料易得,输送阻力小,性能可靠.

GJ41X耐磨橡胶管夹阀

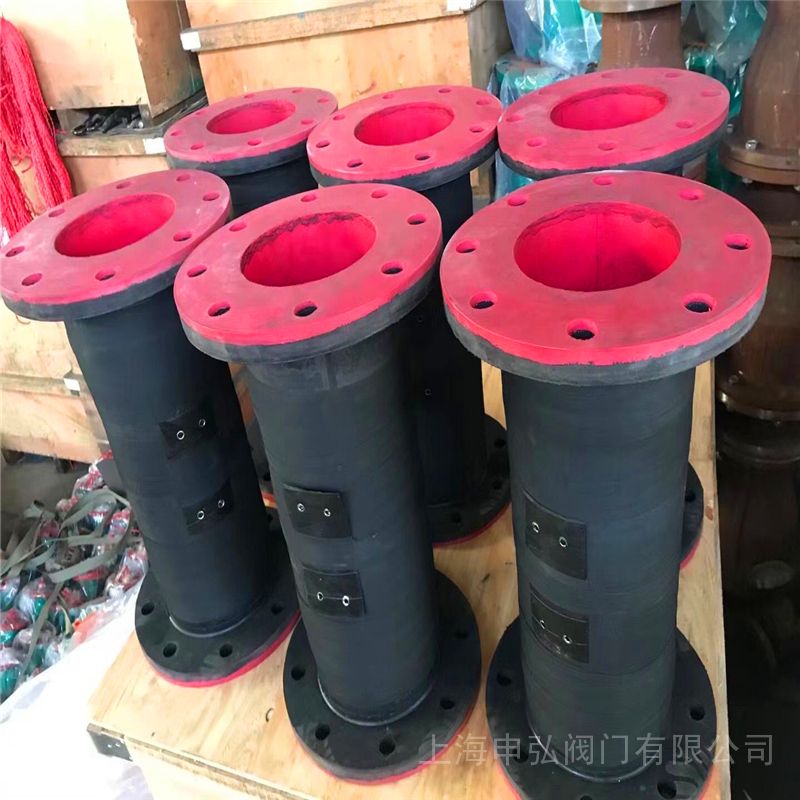

1.橡胶管夹阀，其特征在于包括一段复合橡胶管体，在所述复合橡胶管体的两端分别一体成型设置法兰。

2.根据权利要求1所述的橡胶管夹阀，其特征在于所述复合橡胶管体包括外层耐磨耐老化橡胶层、中间高强度纤维层、内层耐磨防腐橡胶层，所述中间高强度纤维层设置在所述外层耐磨耐老化橡胶层和所述内层耐磨防腐橡胶层之间。

GJ41X耐磨橡胶管夹阀​主要性能规范

GJ41X耐磨橡胶管夹阀主要零件材料

GJ41X耐磨橡胶管夹阀主要外形连接尺寸（mm）

橡胶管夹阀，涉及一种阀门。包括一段复合橡胶管体，在复合橡胶管体的两端分别一体成型设置法兰。本阀门无需阀杆填料，解决了动密封，杜绝了介质跑、冒、滴、漏等问题，内渗外漏为零；解决了阀体与密封件不能分开的问题，阀体可随时更换；具有较高的耐磨耐腐能力；颗粒介质、结晶介质都可以开启和关闭；其结构简单、维修方便、材料易得、输送阻力小、性能可靠。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
