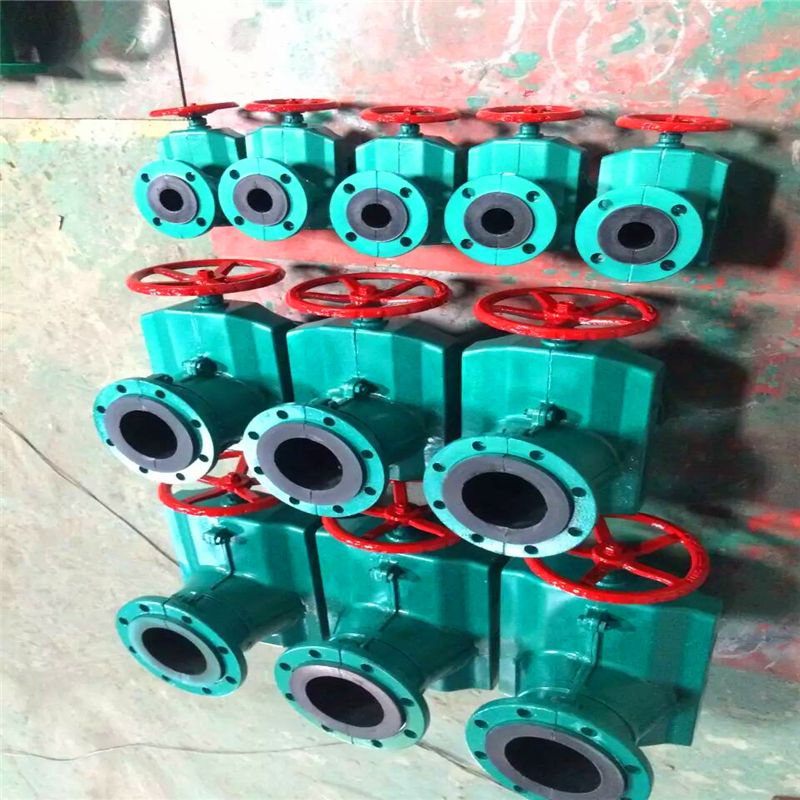

GJ941X电动管夹阀 产品说明
本实用新型产品涉及工业自动化仪表行业中使用的电动管夹阀，适用于矿山、化 工、发电、食品、医药、给排水行业输送管道中的调节和控制阀门，尤其适应于低压管道的颗 粒浆体或化学介质的输送控制系统。是由电动执行器及左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。GJ941X电动管夹阀适用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可控制管路浓度砂粒状流量与截止。

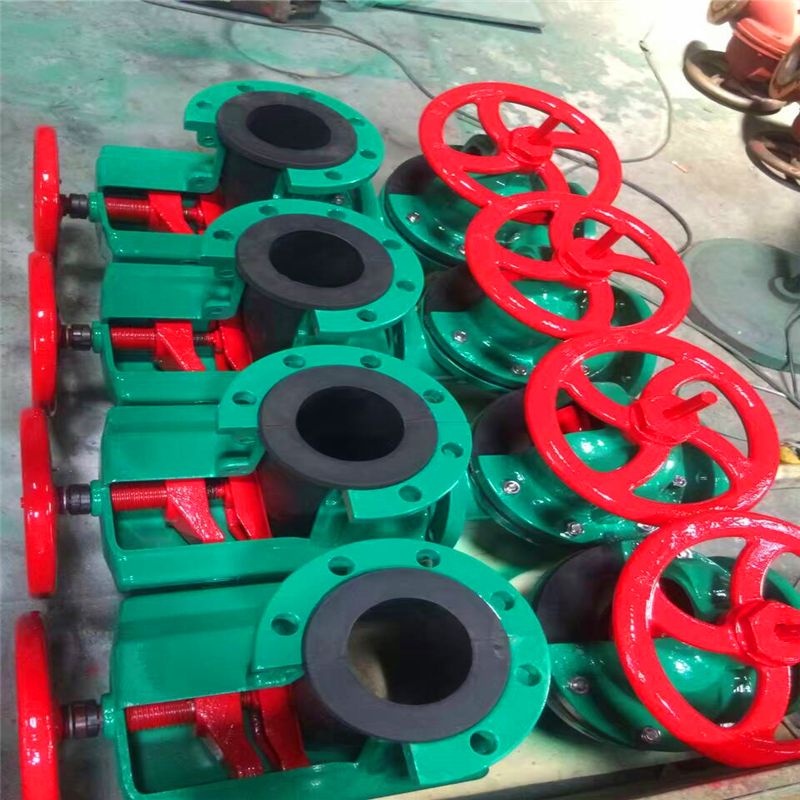

GJ941X电动管夹阀结构特点：

由左右铝合金阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好，阀体可较长时间使用。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。

GJ941X电动管夹阀工作原理：

通电后，电动执行器带动阀杆工作，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。

电动管夹阀在当代工业中，常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，夹管阀就是理想的选择。电动管夹阀可用于：污水处理厂（污泥处理、沙砾清理、原污水、石灰、炭泥)电厂（FGD系统、除灰系统、煤输送）采矿（尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液）化学过程（腐蚀性和磨损性介质、粉末、颗粒）以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。

GJ941X电动管夹阀背景技术：

目前，国内外在低压管道中输送颗粒浆体和化学介质的控制装置，传统上基本采 用耐磨金属和四氟橡胶密封方式，该种方式在耐磨耐腐蚀方面远远不能满足生产要求，使 用寿命基本在三个月左右，其成本高、维修频繁、影响生产。由于阀体为整体式结构或左右 式结构，维修拆卸也比较麻烦。近年来，极少数发达国家研制了胶管类阀门，试图改变上述状况。国内也出现了仿 制产品，但只是稍稍延长了有限的使用寿命，*长达不到六个月，而且维修麻烦，只能整体 更换。

发明内容针对现有技术存在的问题，本实用新型提供一种电动管夹阀，具有高耐磨、耐腐蚀 的特点，无泄漏、无堵塞、便于拆卸。为实现上述目的，本实用新型通过以下技术方案实现电动管夹阀，包括阀体、执行机构、连杆机构，所述的阀体为上下分体结构，上阀体 与下阀体通过螺栓连接固定。所述的连杆机构包括阀杆、夹板、上压杆、导杆、下压杆、连板，阀杆与夹板相连接， 上压杆与夹板相连接，上压杆两端位于导杆上可在导杆上滑动；连板通过小轴与夹板连接， 通过轴与导杆相连接，导杆另一端连接下压杆；上压杆与下压杆对胶管形成对夹式结构。所述的下压杆通过锁紧螺母固定在导杆上，锁紧螺母与下压杆之间设有垫圈。与现有技术相比，本实用新型的有益效果是

1)分体式阀体，维修时便于拆卸；

2)对夹式结构，独创的连杆机构及上下压杆外形设计，可确保胶管在压合时，阀门 关断时无泄漏，能承受较大的介质压力；

3)可采用不同品质的胶管和加强型夹布胶管，耐磨、耐腐蚀；

4)无堵塞、无泄漏。上下阀体连接不需安装密封垫；

5)适应截止和调节功能，本阀门在管道上任意安装，没有介质流向限制；

6)适用领域广泛，净水、污水、浆液、油质等低压输送管道中的关断、开启和调节的 重要控制装置。

GJ941X电动管夹阀零件材料：

GJ941X电动管夹阀技术参数：

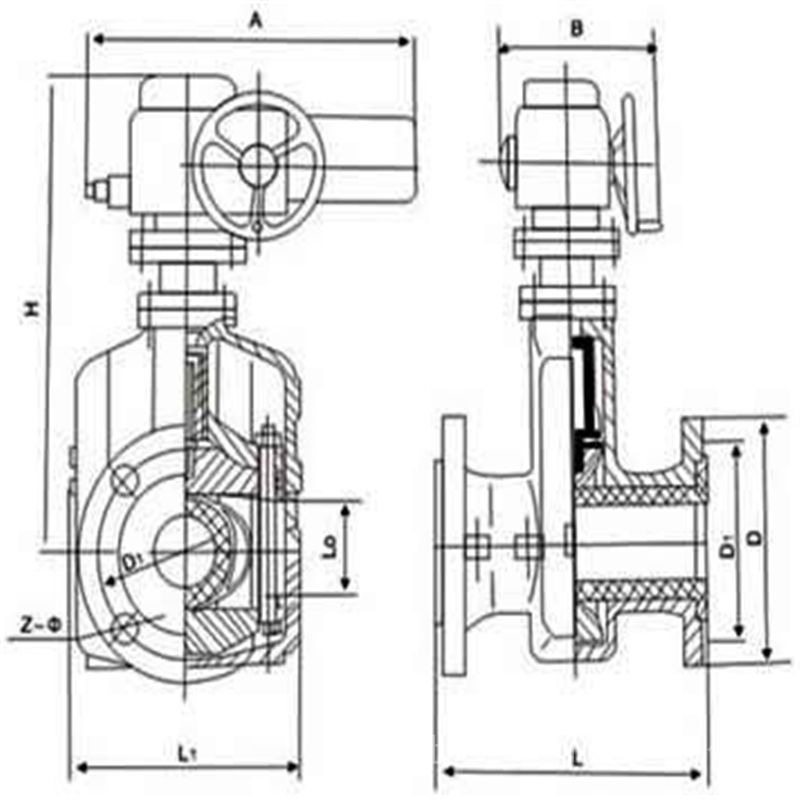

GJ941X电动管夹阀主要外型连接尺寸：

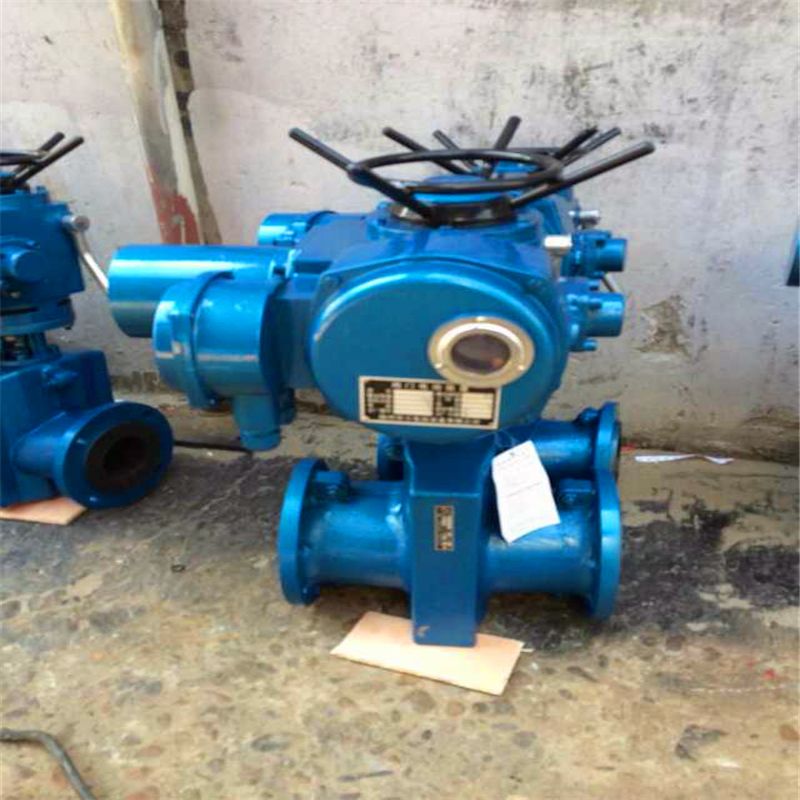

电动管夹阀以交流220V电源为动力，接受统一标准电信号4-20mA控制阀门的开启度，达到对管道系统工艺流量、压力、液位等参数的自动控制。产品使用可靠，维修方便，产品防腐耐磨使用寿命长，内衬胶管可定期互换。适用温度≤85℃适用介质：矿浆、磨料、干湿型粉尘等。

GJ941X电动管夹阀安装与维护：

1、本阀门在管道上任意安装，没有介质流向限制。

2、本阀门维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。

3、胶管是管夹阀需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。

4、本阀门很少需要其他零件库存，一般建议客户购买本阀门的时候多备几条胶管。

维护：

(1)、本阀门在管道上任意安装，没有介质流向限制。

(2)、本阀门维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀唯一需要更换的零件，一旦更换了胶管，阀门就像新阀门一样，本阀门很少需要其他零件库存。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
