JM744X隔膜式快开排泥阀 产品说明

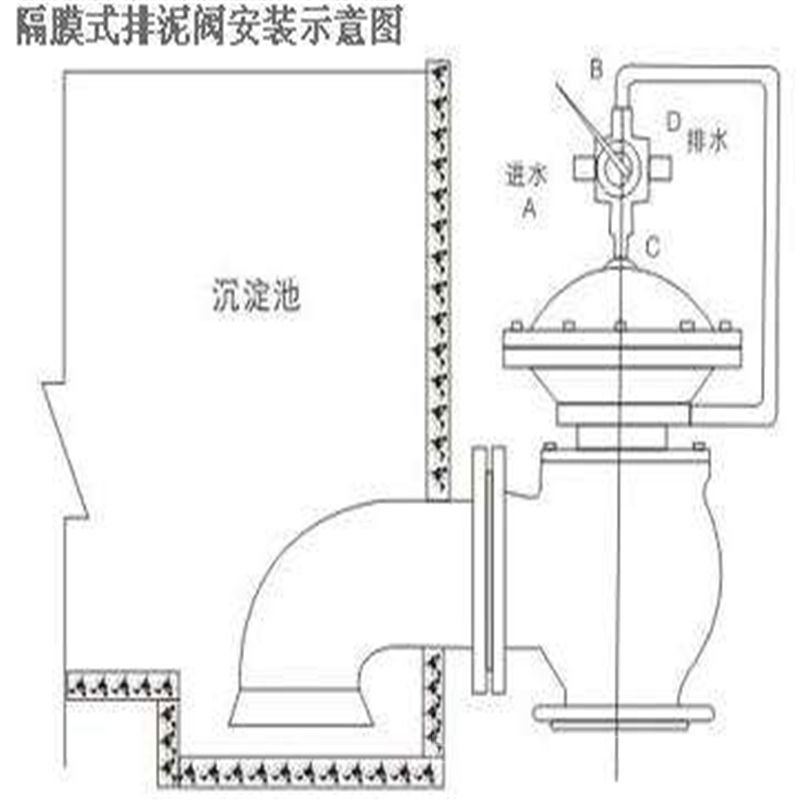

本实用新型涉及排泥阀技术领域，特别涉及一种膜片式排泥阀。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。气动快开排泥阀将隔膜代替活塞，无运动摩檫，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

JM744X隔膜式快开排泥阀背景技术：

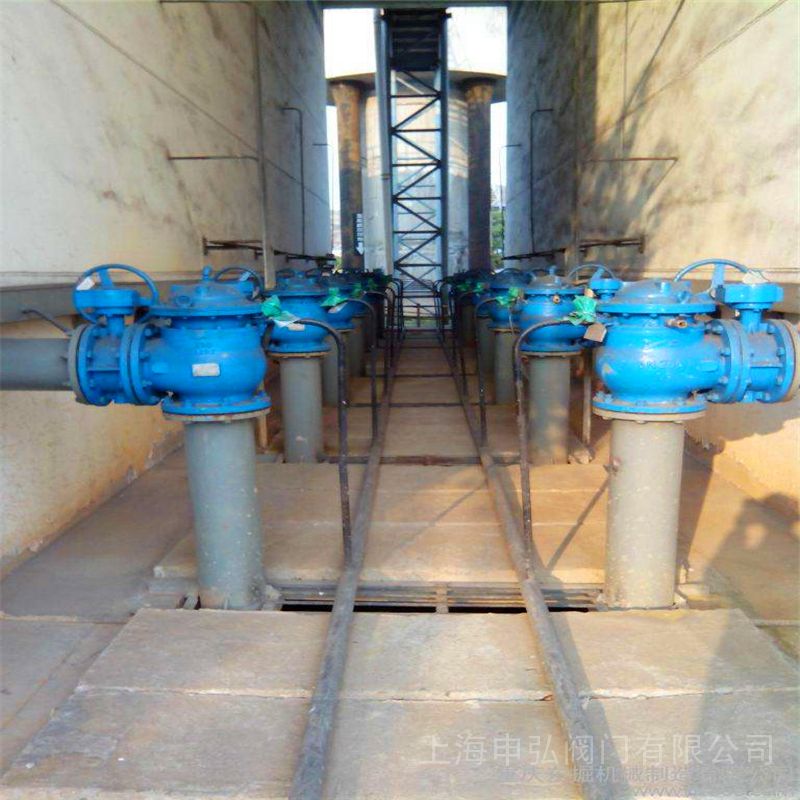

膜片式排泥阀主要用于城市水厂、污水处理厂的沉淀池底处理排放污泥。膜片式排泥阀通常可分为上、中、下腔室并在上、中腔室中设有隔膜片，在隔膜片上下面均设有隔膜压板并在隔膜压板上开有小口径的节流孔，其作用是当动力水源从中腔室进入时，可通过节流孔抵达上腔室，使上腔室内注满水，这时可根据上、中腔室的压力差对阀门的启闭进行操作来排放管道中泥沙等杂质。目前公知的膜片式排泥阀在管路系统安装时要另外配置一台闸阀用来截断管路中的介质，防止因膜片式排泥阀出现故障而造成水资源的浪费。通常闸阀安装在沉淀池的顶部减少对排污管的负载，因此当膜片式排泥阀泄漏时不能马上截断管路中的介质，造成水资源的浪费。所以，设计一种结构合理的排泥阀是十分必要的。本阀又名角式排泥阀，主要安装于各类池子外部，用于排除泥沙、污泥等。结合国外先进技术自主开发生产，是现目前国内质量稳定的排泥阀。还可按用户所需生产和加工定制。

JM744X隔膜式快开排泥阀引用标准

　　设计制造标准：GB12235-89

　　法兰连接标准：GB/T17241.6-2008

　　试验检验标准：GB13927-92

　　阀门材料标准：GB12226-89

　JM744X隔膜式快开排泥阀作用原理

　　本类阀门又阀体，液压缸，活塞，阀杆，阀瓣组成。

　　液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。

　　开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。

　　该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点。

　　寿命可长达五年以上，保用期36个月。

JM744X隔膜式快开排泥阀​主要技术参数

三、JM744X隔膜式快开排泥阀主要性能参数

四、JM744X隔膜式快开排泥阀主要零件材料：

五、JM744X隔膜式快开排泥阀主要连接尺寸：

六、JM744X隔膜式快开排泥阀故障排除方法：

进一步地,所述阀板外包覆有橡胶包覆层。进一步地，所述阀盖上设有吊环。进一步地，所述蝶板的两侧板分别与水平中心线成斜角，蝶板的顶端分别设有开启限位线。进一步地，所述阀杆II与蝶板的连接采用圆锥销固定连接。进一步地，所述隔膜座的通孔内设有密封轴套，阀杆穿过密封轴套与隔膜相连接。本实用新型有益效果为本实用新型的进口水处设有中线性蝶阀取替管路系统中闸阀的作用降低了生产成本，另外，当膜片式排泥阀泄漏时方便现场工作人员及时通过蝶阀来截断管路的介质，有效地控制水资源的流失。

摘要本实用新型涉及排泥阀技术领域，特别涉及一种膜片式排泥阀，包括阀体、隔膜座以及阀盖；所述阀体一侧进口处设有中线性蝶阀，所述阀体底部设有出口，出口内设有阀板；所述阀盖底端与隔膜座顶端之间设有弹性膜片，所述弹性隔膜片上下两面分别设有上隔膜压板和下隔膜压板；隔膜座底部设有通孔，阀杆与弹性隔膜片、上隔膜压板以及下隔膜压板连接，下端与阀板连接，所述弹性隔膜片与隔膜座之间形成水压腔，水压腔室侧壁上设有进水口和出水口。本实用新型可通过对中线型蝶阀的启闭动作来控制管路中介质的流通或者截断，减少管道系统中的安装设备，方便工作人员及时检修排泥阀。

本实用新型所达到的有益效果是：通过在阀盖的顶端连接储水箱，当不需要排泥时，将储水箱内的水排入到驱动腔中，再在驱动腔内设置液位传感器，通过液位传感器能够检测出驱动腔内的水位，当驱动腔内的水位达到*高时，将储水箱与三通换向阀之间的电磁阀关闭，使驱动腔内的水的压力带动防水隔膜向下压向凸台，从而使凸台上的磁铁与防水隔膜上的磁铁相吸，从而将进泥口与出泥口隔断，停止排泥；当需要排泥时，再将三通换向阀的自由端的电磁阀打开，使驱动腔内的水流入到池内，从而使驱动腔内的压力降低，排泥时，进泥口的压力大于驱动腔内的压力，促使两个磁铁隔开，便于排泥。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
