J744X液压角式排泥阀 产品说明
本实用新型涉及给排水使用的阀，尤其是一种应用在沉淀池排泥的隔膜角式、池底式排泥阀的驱动头装置。目前在给排水行业中，在水处理沉淀池排泥用使所排泥阀的驱动头装置，是压力源通过电磁四通阀进入液压缸下端，推动活塞，活塞轴带动阀板向上运行，液压缸上端介质通过电磁四通阀排入大气，阀门开启，反之，阀门关闭，往返运行，活塞皮碗与液压缸缸壁磨损较大，原水浊高度时，排泥频率高，液压缸易串水泄压，阀门将无法启闭，且更换皮碗复杂繁锁，工作量大。

角式快开排泥阀是一种由液压源或气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，阀门密封副亦橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，可靠。

J744X液压角式排泥阀发明内容

本实用新型的目的就是提供一种结构简单，采用橡胶夹布隔膜，排泥效果好，使用寿命长，维护便捷的隔膜角式、池底式排泥阀的驱动头装置。本实用新型的目的所采用技术方案是，包括阀板轴下端连有阀板、中盖、下压板、 呈碗状的橡胶夹布隔膜、上压板、螺母上端面装有磁缸、上盖装置有霍尔开关、螺栓，其螺栓穿过上盖安装孔与中盖安装孔内螺纹啮合，阀板轴有外螺纹上端依次穿过中盖轴心孔、下压板中心孔、橡胶夹布隔膜中心孔、上压板中心孔与螺母连接。本实用新型将活塞式驱动更改为橡胶夹布隔膜式驱动，用橡胶夹布隔膜将驱动头分隔为上室和下室，上压板、下压板作阀板轴支撑点，应用橡胶的柔韧属性，通过压力改变隔膜角度方向，从而达到启闭阀门的功能。其工作原理是当压力通过电磁四通阀进入下室时，推动隔膜，橡胶夹布隔膜带动阀板轴、阀板向上运行，上室介质通过电磁四通阀排入大气，

J744X液压角式排泥阀工作原理：

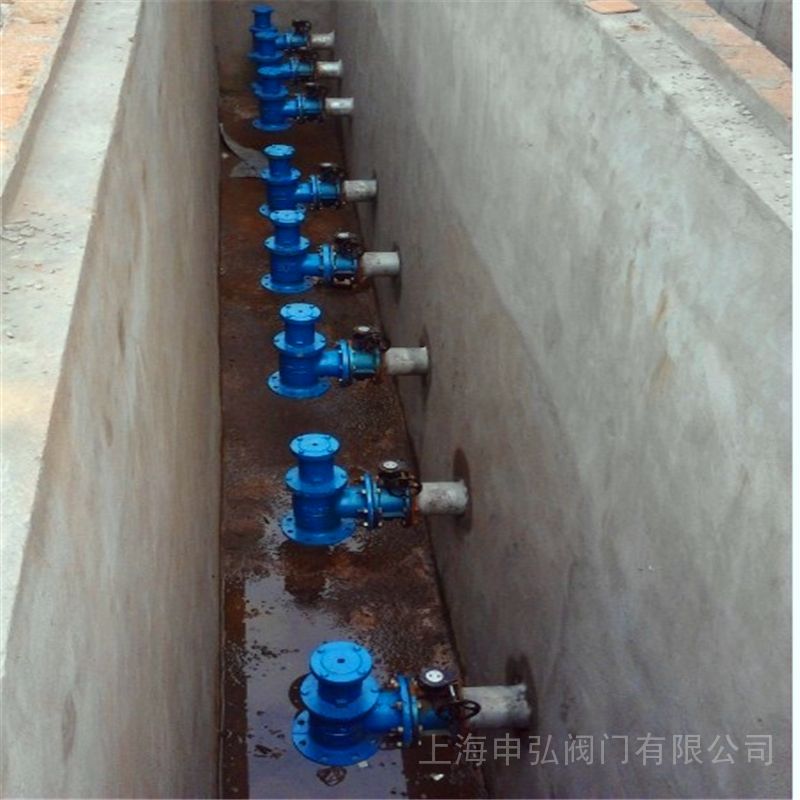

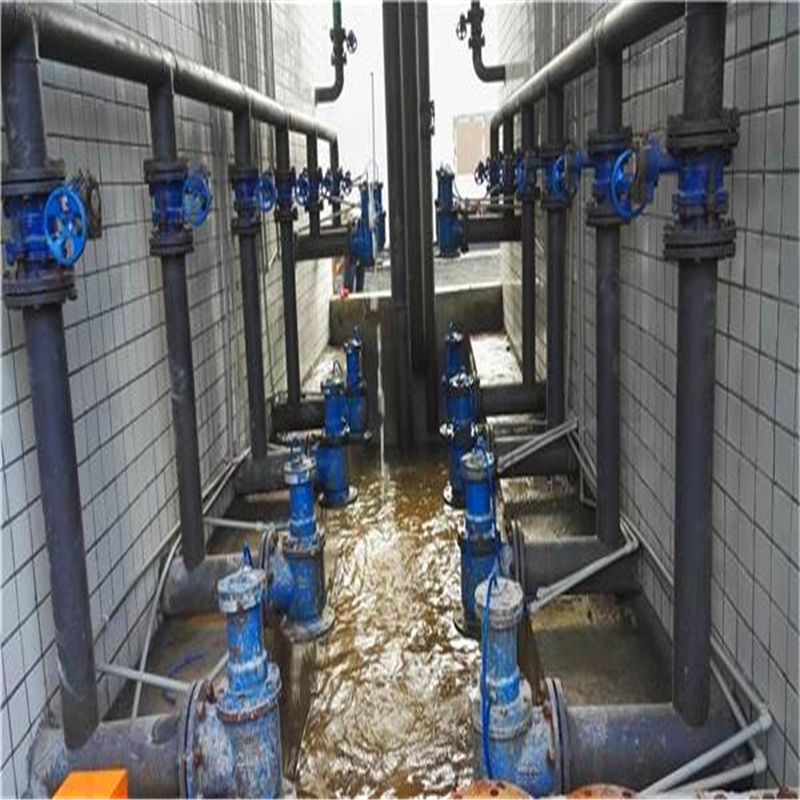

快开排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动阀瓣升降，使阀体通道开或闭，以达到液体通断。液压缸的活塞密封件为L型皮碗，快开排泥阀的密封性能好，经久耐用。阀瓣与阀座为软密封，密封性能好，无泄露。快开排泥阀采用电动二位四通换向阀或手动二拉四通换向阀集中控制，操作方便。主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。排泥阀应安装在原管线的*低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。

J744X液压角式排泥阀结构特点

1、其密封性能好，经久耐用，其寿命达7年以上；

2、开启速度快，一般在15秒钟内阀板已全开；

3、阀板与阀体为软密封，关闭后密封性能好，无泄漏；

4、配以电磁换回阀，则能实现远控、自控等；

5、驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

J744X液压角式排泥阀技术参数

公称压力：0.6MPa-1.6MPa

公称通径：50～400mm

适用介质：水、污水

驱动介质：清水、气

适用温度：0～80℃

法兰标准：GB／T l 7241 6 GB／T 911 3

试验标准：GB／T l 3927 APl 598

J744X液压角式排泥阀零件材料：

J744X液压角式排泥阀技术参数：

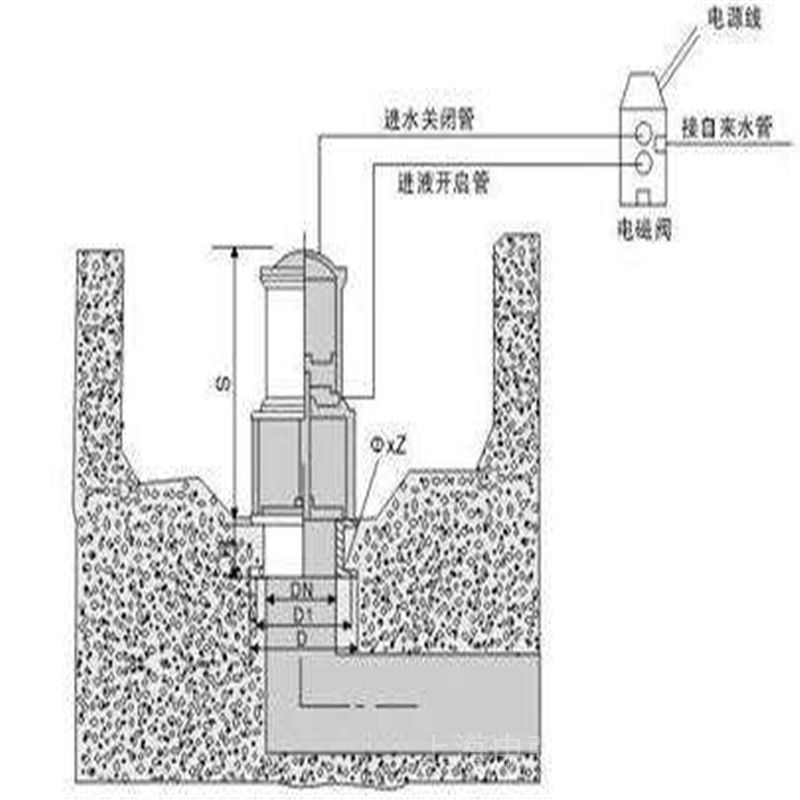

J744X液压角式排泥阀结构图及连接尺寸：

实用新型内容本实用新型的目的在于针对现有技术的不足，提供一种启闭响应较快、结构合理、便于及时检修的膜片式排泥阀。为实现上述目的，本实用新型采用以下技术方案本实用新型所述的一种膜片式排泥阀，包括排泥阀和中线型蝶阀两部分。

同时阀板定位与下压板支撑橡胶夹布隔膜底部，保证了橡胶夹布隔膜始终处于自然状态。为了保证橡胶夹布隔膜质量，加工硫化橡胶夹布隔膜时，橡胶夹布隔膜中间夹有尼龙帘子布。阀门开启完毕时螺母上的磁缸与霍尔开关感应接通，阀门开启信号反馈到控制室，阀门关闭时螺母上的磁缸与霍尔开关断开，控制室信号熄灭。本实用新型，避免了原驱动头因摩擦磨损而产生的高故障率，经模拟实验，橡胶夹布隔膜往返折叠次数达到2万次以上，如原水浊度为2000度，每天排泥八次计，橡胶夹布膜使用寿命在六年以上，橡胶夹布隔膜的更换方便快捷，十分钟均可更换完毕。降低了用户的维护成本。该阀与电磁四通阀配合使用可进入PLC自动控制，适时监控阀门的运行状态。

避免了原驱动头因摩擦磨损而产生的高故障率，经模拟实验，橡胶夹布隔膜往返折叠次数达到2万次以上，如原水浊度为2000度，每天排泥八次计，橡胶夹布膜使用寿命在六年以上，橡胶夹布隔膜的更换方便快捷，十分钟均可更换完毕。降低了用户的维护成本。该阀与电磁四通阀配合使用可进入PLC自动控制，适时监控阀门的运行状态。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
