JM644X气动活塞式快开排泥阀 产品说明
本实用新型涉及排泥阀技术领域，具体为一种使用寿命长的快开排泥阀。快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门，通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物，所以该阀分为角式快开排泥阀和池底快开排泥阀两种，该阀分为活塞式和膜片式两种，水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成，根据使用目的和功能及场所的不同可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀和水泵控制阀等。传统的快开排泥阀一般没有防护结构，长期使用容易生锈腐蚀，造成快开排泥阀锈死无法打开，从而减短了快开排泥阀的使用寿命，故而提出一种使用寿命长的快开排泥阀来解决上述问题。

JM644X气动活塞式快开排泥阀技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种使用寿命长的快开排泥阀，具备使用寿命长等优点，解决了传统的快开排泥阀一般没有防护结构，长期使用容易生锈腐蚀，造成快开排泥阀锈死无法打开，从而减短了快开排泥阀的使用寿命的问题。主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。排泥阀应安装在原管线的*低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。

JM644X气动活塞式快开排泥阀结构特点

1、其密封性能好，经久耐用，其寿命达7年以上；

2、开启速度快，一般在15秒钟内阀板已全开；

3、阀板与阀体为软密封，关闭后密封性能好，无泄漏；

4、配以电磁换回阀，则能实现远控、自控等；

5、驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

技术参数

公称压力：0.6MPa-1.6MPa

公称通径：50～400mm

适用介质：水、污水

驱动介质：清水、气

适用温度：0～80℃

法兰标准：GB／T l 7241 6 GB／T 911 3

试验标准：GB／T l 3927 APl 598

（二）JM644X气动活塞式快开排泥阀技术方案

为实现上述使用寿命长的目的，本实用新型提供如下技术方案：一种使用寿命长的快开排泥阀，包括阀体，所述阀体的左侧开设有进料口，所述阀体的底部开设有出料口，所述阀体的内壁底部固定安装有*垫圈，所述阀体的顶部活动安装有隔膜座，所述隔膜座的顶部活动安装有贯穿并延伸至隔膜座底部的阀杆，所述隔膜座的底部且位于阀杆的外壁固定安装有空心杆，所述空心杆的底部且位于阀杆的外壁固定安装有刮环，所述阀杆的底部固定安装有阀瓣，所述阀瓣的底部固定安装有密封板，所述阀瓣的底部且位于密封板的外壁固定安装有第二垫圈，所述隔膜座的内壁右侧开设有贯穿并延伸至隔膜座外壁的压力平衡孔，所述阀杆的外壁且位于隔膜座的上方套接有下隔膜压板，所述下隔膜压板的顶部且位于隔膜座的上方活动安装有隔膜片，所述阀杆的外壁且位于隔膜片的上方套接有上隔膜压板，所述阀杆的外壁且位于上隔膜压板的顶部套接有固定螺母，所述隔膜片顶部固定安装有阀盖，所述上隔膜压板的顶部且位于固定螺母的外壁活动安装有延伸至阀盖底部的复位弹簧套，所述阀盖的顶部且位于复位弹簧套的左侧开设有贯穿并延伸至阀盖底部的进水孔，所述阀盖的顶部且位于复位弹簧套的右侧开设有贯穿并延伸至阀盖底部的出水孔。

优选的，所述隔膜座的内壁且位于阀杆的外壁活动安装有形圈，所述隔膜座的内壁且位于*形圈上方活动安装有第二o形圈。

优选的，所述*垫圈为上凸圆盘形，所述第二垫圈为下凹圆盘形，所述*垫圈和第二垫圈均为防腐耐磨橡胶圈。

优选的，所述空心杆的内径比阀杆的外径大，所述刮环为锥形环，所述刮环的内壁固定安装有橡胶套。

优选的，所述复位弹簧套的长度为十厘米，所述复位弹簧套的劲度系数为八千牛顿每米。

优选的，所述进水孔和出水孔的孔径均为零点八厘米，所述压力平衡孔的孔径为零点五厘米。

（三）JM644X气动活塞式快开排泥阀有益效果

与现有技术相比，本实用新型提供了一种使用寿命长的快开排泥阀，具备以下有益效果：

1、该使用寿命长的快开排泥阀，通过空心杆和刮环内部的橡胶套防止污水接触阀杆的滑动部位，避免了阀杆的滑动部位锈死的情况发生，再通过阀杆向上移动的过程中，刮环刮除阀杆表面的杂质，防止杂质卡入隔膜座与阀杆之间造成快开排泥阀损坏的情况发生，达到延长该快开排泥阀的使用寿命的效果，从而提高了该快开排泥阀的实用性。

2、该使用寿命长的快开排泥阀，通过复位弹簧套带动上隔膜压板和阀杆向下移动，阀杆通过阀瓣带动和密封板与出料口闭合，达到初步密封的效果，再通过阀瓣带动第二垫圈的凹槽与*垫圈的凸块咬合，达到双重密封的效果，通过关闭进水孔，将阀盖内部的水从出水孔抽出，上隔膜压板上方的压强小于下隔膜压板下方的压强，从而通过隔膜片带动上隔膜压板和下隔膜压板向上移动，上隔膜压板通过固定螺母带动阀杆向上移动，阀杆通过阀瓣带动第二垫圈和密封板脱离*垫圈，达到快速打开排泥阀的效果。

JM644X气动活塞式快开排泥阀零部件材料

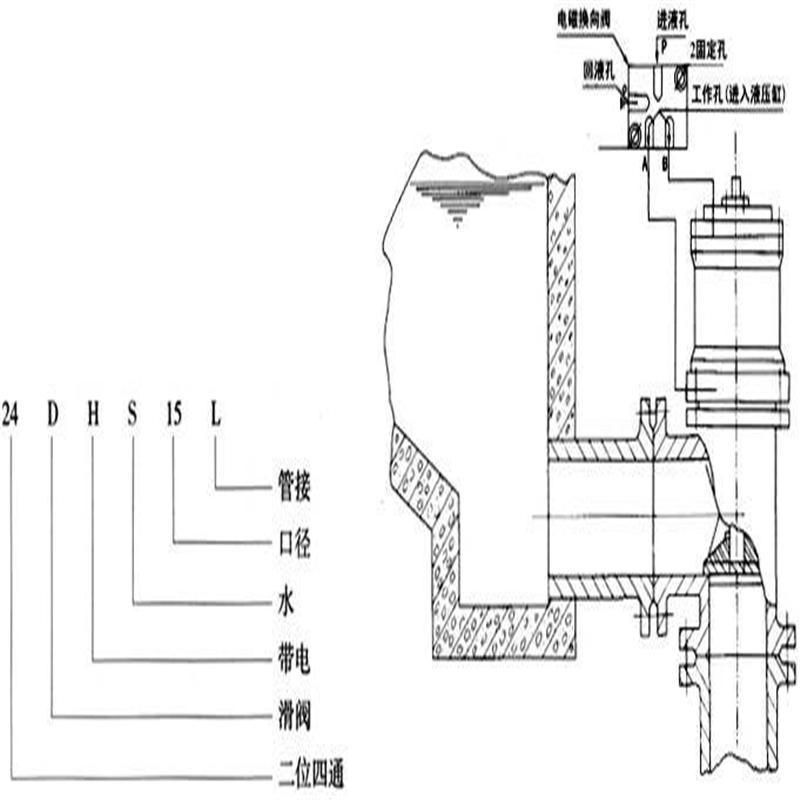

JM644X气动活塞式快开排泥阀外形结构图

JM644X气动活塞式快开排泥阀主要外形尺寸

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

本实用新型涉及排泥阀技术领域，且公开了一种使用寿命长的快开排泥阀，包括阀体，所述阀体的左侧开设有进料口，所述阀体的底部开设有出料口，所述阀体的内壁底部固定安装有*垫圈，所述阀体的顶部活动安装有隔膜座，所述隔膜座的顶部活动安装有贯穿并延伸至隔膜座底部的阀杆，所述隔膜座的底部且位于阀杆的外壁固定安装有空心杆，所述空心杆的底部且位于阀杆的外壁固定安装有刮环。该使用寿命长的快开排泥阀，通过阀杆向上移动的过程中，刮环刮除阀杆表面的杂质，防止杂质卡入隔膜座与阀杆之间造成快开排泥阀损坏的情况发生，达到延长该快开排泥阀的使用寿命的效果，从而提高了该快开排泥阀的实用性。

本实用新型涉及排泥阀领域，具体属于进出口互用型电动排泥阀。背景技术排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度一般应小于50°C，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构，内部的尼龙强化橡胶隔膜，可供长期使用排泥阀，目前的排泥阀无法实现自控式的功能，需要进行人工控制启闭。实用新型内容本实用新型的目的是提供一种进出口互用型电动排泥阀，
