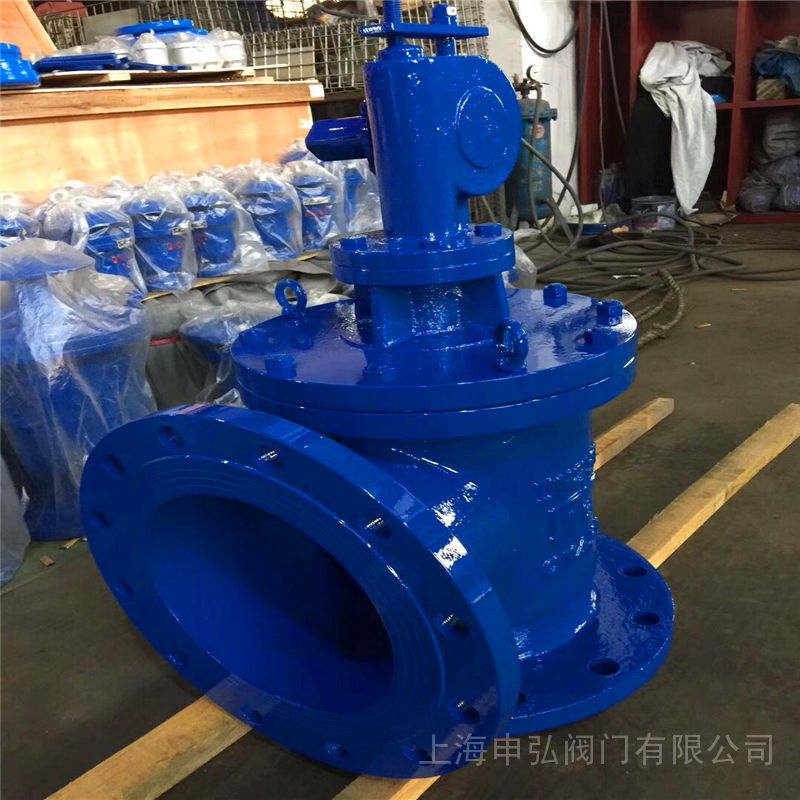

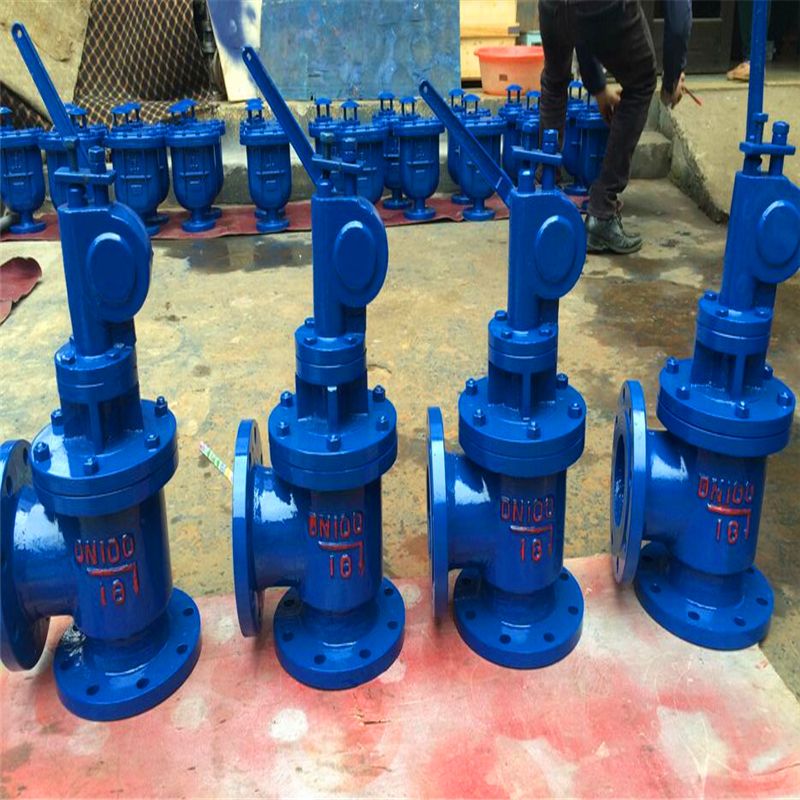

SD944X电动角式排泥阀 产品说明

本实用新型涉及排泥阀领域，具体属于电动式排泥阀的吸泥罩。 背景技术排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度一般应小于50°C，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构，内部的尼龙强化橡胶隔膜， 可供长期使用排泥阀。目前的电动式排泥阀进泥容易产生堵塞现象。实用新型内容本实用新型的目的是提供一种电动式排泥阀的吸泥罩，采用电动作为开启动力， 本实用新型涉及排泥阀技术领域，具体为一种电动排泥阀。

SD944X电动角式排泥阀背景技术：

排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀也用于水处理工厂作为排放水池内的污泥及废水，水厂负责矿井水处理并回供井下使用，水质不好将会对井下液压设备阀组等造成堵塞损坏，影响矿井正常生产。高效澄清池定时排泥是水处理的重要环节，每天需多次开关排泥阀排泥，原人工控制排泥的方法不能严格控制排泥时间，及时彻底地将高效澄清池内淤泥排出，导致水处理效果差，水质不好浊度较高，净水剂使用量较大。且国内大多数供水厂、污水处理厂的絮泥-沉淀(澄清)处理单元大多采用穿孔排泥管结合手动快开阀或普通阀门来实现间歇式排泥。由于是靠人工操作，劳动强度大且操作困难，其安全性和可靠性均不够理想，确有改进之必要。所以提出一种电动排泥阀，用以解决排泥阀开关的速度不够迅速且在使用时可能会产生的黏性物质堵塞排泥口的问题。

SD944X电动角式排泥阀技术实现要素：

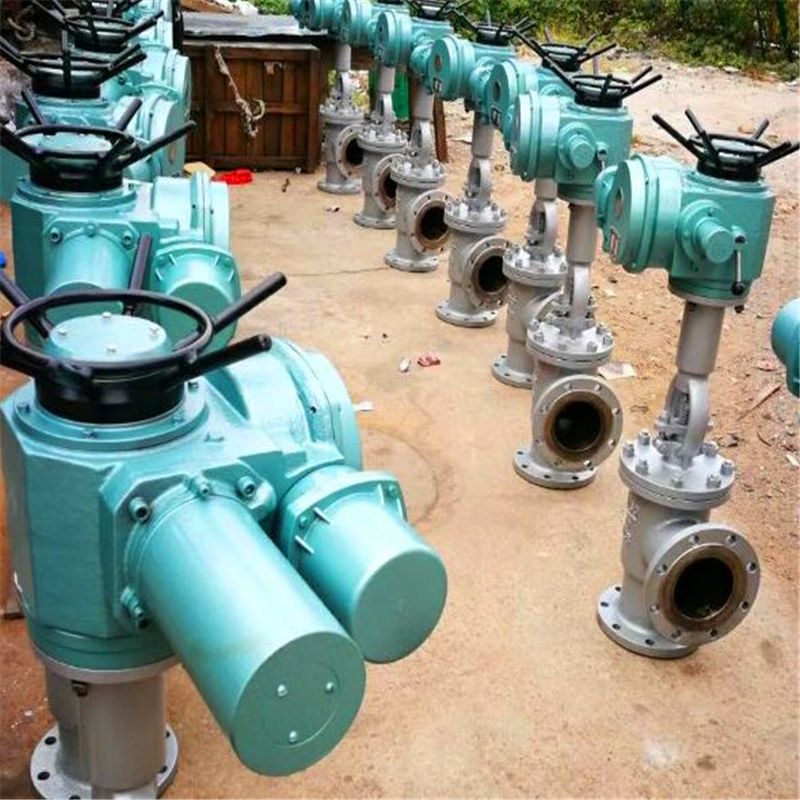

本实用新型的目的在于提供了一种电动排泥阀，达到减小开关的阻力且防止排泥阀堵塞的目的。J944X电动角式排泥阀由阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。

产品应用：

电动排泥阀适用于水处理厂沉淀池,污泥池,用以排放水池内泥沙,污物及废水.电动排泥阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好，采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,排泥阀采用手动或电动集中控制,使用寿命较长。

作用用途：

1、供介质为液、气的管路上作截流作用。

2、供各型净化设备及池子外部或管道上作于排泥，排污用。

技术参数：

压力等级：1.0MPa  1.6MPa

电动头电压：220V、380V订货时注明。

阀体、支架材料：铸铁，球墨铸铁，WCB

阀杆材料：不锈钢

阀板材料：球墨铸铁，热合橡胶、WCB热合橡胶

法兰连接标准：GB/T 17241.6-98

试压标准：GB/T 13927-92

注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货。

所述防堵塞装置与排泥阀框架内腔的底部固定连接，所述防堵塞装置包括转盘和刮刀，所述转盘通过转动架与排泥阀框架内腔的底部转动连接，所述刮刀与转盘外壁焊接，所述转盘中央开设有螺纹孔。

优选的，所述排泥阀框架包括阀体、进泥口和排泥口，所述进泥口位于阀体一侧的中部，所述排泥口位于阀体的底部，所述阀体内腔顶部两侧均开设有卡块槽。

优选的，所述卡块与卡块槽插接，所述卡块与卡块槽的形状均为凸块型且尺寸大小相等。

优选的，所述薄膜外侧与阀体内腔的顶部内壁粘接，所述薄膜与阀体内壁的大小相等且密封。

优选的，所述刮刀共有十个均匀分布在转盘外壁，所述刮刀与阀体底部的内壁之间的距离为五厘米。

优选的，所述螺纹孔与螺纹柱的尺寸大小均相等，所述密封层与阀体底部内壁的尺寸大小相等。

优选的，所述伺服电机与外部控制面板电性连接且与外部电源电连接。

本实用新型提供了一种电动排泥阀。具备以下有益效果：

(1)、本实用新型通过设置的动力机构为伺服电机，伺服电机与开关塞相连接，由于排泥泵在使用时，开启和关闭的速度的快慢会影响到排泥的效果，通过电动作为开启和关闭的动力，开启和关闭的速度快，阻力系数小，启闭的时间端，通过设置的薄膜与密封层使得开关塞与泵体之间的密封性得到很好的保证，不会产生泥水泄露而导致排泥泵的损耗。

(2)、本实用新型通过设置有防堵塞装置，由于在排泥的过程中，泥沙中可能会含有一些具有粘性的位置，或因为长时间排泥可能会有大量的泥沙堆积在出泥口，如果不进行及时清理会导致堵塞，通过设置的刮刀和螺纹孔，使得泵塞在运动时，泵塞底部的螺纹柱带动刮刀转动可以很便捷的清理堵塞在排泥口的物质，保证了排泥过程的顺畅与排泥的效率。

SD944X电动角式排泥阀主要参数

SD944X电动角式排泥阀外形结构图

SD944X电动角式排泥阀主要外形尺寸

为实现上述目的，本实用新型提供如下技术方案：一种电动排泥阀，包括排泥阀框架、薄膜传动机构和防堵塞装置，所述薄膜传动机构与排泥阀框架内腔的顶部固定连接，所述薄膜传动机构包括伺服电机、转轴、传动装置、连接轴、卡块、塞柱、开关塞、螺纹柱、密封层和薄膜，所述伺服电机通过固定螺栓与排泥阀框架顶部的右侧固定连接，所述连接轴的顶部通过圆轴与传动装置顶部转动连接，所述卡块与塞柱的正面和背面均焊接，所述连接轴通过圆轴与塞柱顶部一侧转动连接，所述开关塞与塞柱底部焊接，所述密封层与开关塞底部粘接，所述螺纹柱与密封层底部的中央焊接，所述薄膜的中央与塞柱顶部粘接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

SD944X电动角式排泥阀保管维护

1、阀门应存干燥通风的室内，通路两端须堵塞。

2、短期内暂不使用的阀门，应取出石棉填料，以免产生电化学腐蚀，损坏阀杆。

3、阀门进出口要用蜡纸或塑料片封住，以防进去脏东西。FHB自动化在线网

4、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

5、放置室外的阀门，必须盖上油毡或苫布之类防雨、防尘物品。存放阀门的仓库要保持清洁干燥。

SD944X电动角式排泥阀使用维护

1、阀杆螺纹经常与阀杆螺母摩擦，要涂一点黄油或石墨粉，起润滑作用。

2、不经常启闭的阀门，要定期转动手轮，对阀杆螺纹加润滑剂，以防咬住。

3、室外阀门，要对阀杆加保护套，以防雨、雪、尘土锈污。

4、如阀门系机械传动，要按时对变速箱添加润滑油并保持阀门的清洁。

5、不要依靠阀门支持其它重物，不要在阀门上站立。

6、阀杆，特别是螺纹部分，要经常清洁并添加新的润滑剂，防止尘土中的硬杂物，磨损螺纹和阀杆表面，影响使用寿命。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
