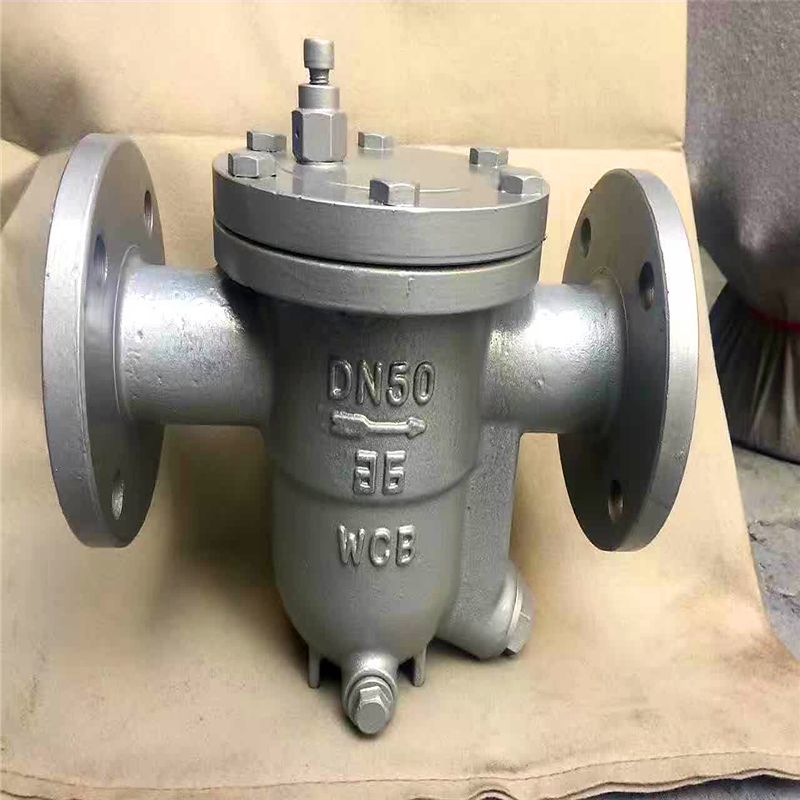

CS45H自由半浮球式蒸汽疏水阀 产品说明
本实用新型属于机械阀门技术领域，尤其涉及一种自由半浮球式蒸汽疏水阀。现有的蒸汽疏水阀主要由阀体、阀盖和半浮球构成，阀体内设有进汽道和排水道，在阀体内腔中设有发射台，发射台上装有发射管，发射管经过滤网与进汽道相通，排水道经排水喷嘴与阀体内腔相通。发射台为一用螺栓固定在阀体上的倾斜放置的不锈钢板，由于受蒸汽和凝结水的冲击，会引起螺栓松动，使不锈钢板的倾斜角度发生变化，从而导致出口背压不稳，影响凝结水的回用。发射管为实心钢材加工而成，其加工复杂，生产成本高。其阀体内腔直径与半浮球直径之差为8mm，阀体内腔的高度与半浮球球体直径之差为10mm，该蒸汽疏水阀因结构简单、性能比较稳定，而被广泛应用于蒸汽供热设备和蒸汽管网中。但在实际使用中发现，由于自由半浮球与阀体内腔之间的活动空间太小，影响了自由半浮球的活动自由，使得自由半浮球不能与排水喷咀及时吻合，造成阻汽不及时，因而增加了漏汽量，再则，由于阀体内腔的高度太高，使得自由半浮球在阀体内腔中活动时的撞击频繁，由此而导致自由半浮球的损坏较多，从而缩短了产品的使用寿命，而且其无负荷漏汽率达0.5％。

本实用新型的目的在于克服现有技术中存在的缺点，提供一种漏汽量小、性能稳定，使用寿命长且加工简单的自由半浮球式蒸汽疏水阀。疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水阀处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽提及增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水阀咀将其封闭，阻止了整齐外溢。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此时，半浮球在自身重力作用下下落，半浮球脱离疏水咀，完成了一个工作循环。就这样周而复始的运动，启动自动排水阻汽的目的。

自由半浮球式疏水阀用途和使用范围:

     自由半浮球式疏水阀适用于蒸汽供热设备及蒸汽管路上，能自动排除凝结水，阻止蒸汽泄漏，并能自动排除空气。广泛应用于化工、炼油、电力、轻纺、造纸等行业，尤其适合于压力低，排量大,温度稳定性要求高，不要滞留凝结水的蒸汽设备。

CS45H自由半浮球式蒸汽疏水阀性能以及零部件材料:

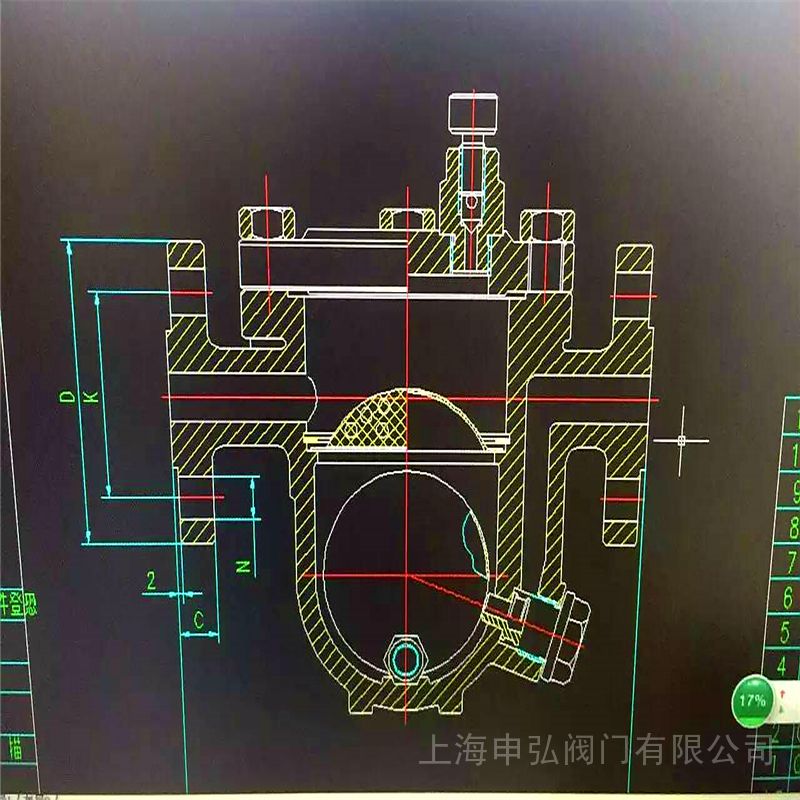

所述的自由半浮球式蒸汽疏水阀，包括阀体、阀盖和自由半浮球，阀体内设有进汽道和排水道，在阀体内腔中设有发射台，发射台上装有与进汽道相通的发射管，排水道与安装在阀盖上的排水喷嘴连接并与阀体内腔相通，其特征在于发射台为与阀体一体连接的倾斜发射台，发射管由不锈无缝钢管配钻发射孔，顶端加封盖紧配而成。以下结合说明书附图对本实用新型作进一步说明，并给出其实施例。

CS45H自由半浮球式蒸汽疏水阀安装及使用说明 ：

1、浮球式疏水阀在安装前必须清冼管路，除去杂物。

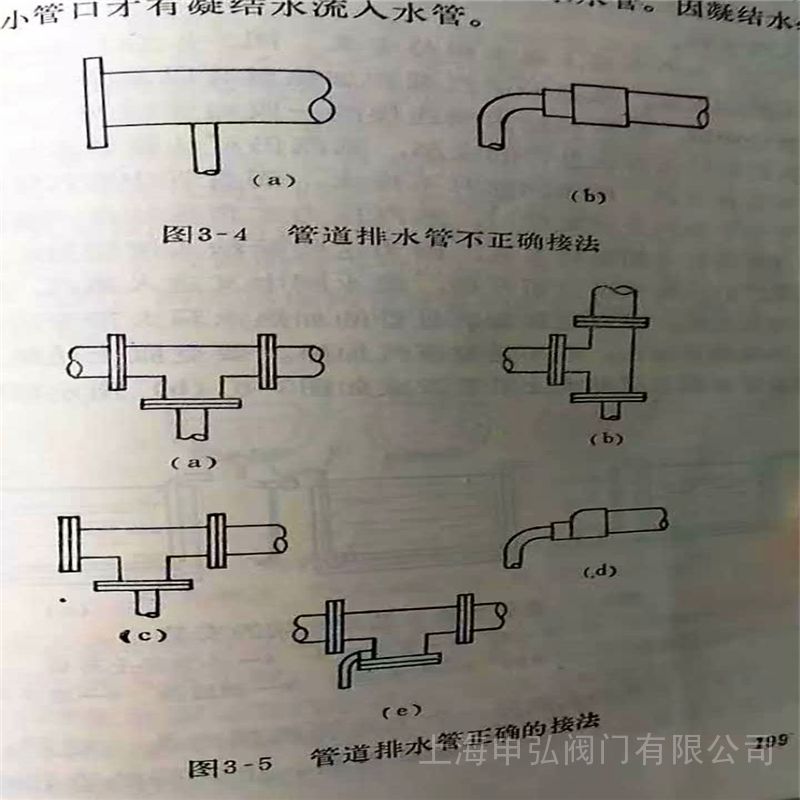

2、 疏水阀应水平安装，疏水前的管道要朝疏水阀方向下坡一点，以免产生汽锁现象 , 其阀体上指示的流向必须与管路内凝结水的流向一致。

3、本阀在安装时，应尽可能接近供热设备，管路直径不能小于本阀的公称通径。

4、本阀应安装在蒸汽管路的末端，*低点。

5、整个装置中，各设备各安装疏水阀，分别排出凝结水，以免产生汽阻现象，影响加热效果。

6、若长期停止送汽时，疏水阀体内的积水应由阀体下端螺塞孔排出。

7、在每个疏水阀前后要安装门，宜采用闸阀，以便于维修疏水阀时使用。

摘要本实用新型属于机械阀门技术领域,尤其是涉及一种自由半浮球式蒸汽疏水阀,它包括阀体、阀盖和自由半浮球,其特征在于发射台为与阀体一体连接的倾斜发射台,发射管由上端部具有发射孔的不锈无缝钢管和顶端封盖紧配而成。克服了以往疏水阀存在的漏汽量大、半浮球易损坏,使用寿命短、加工复杂的缺陷,因此,它是目前较为理想的一种蒸汽疏水阀。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
