CS49H热动力式疏水阀 产品说明

本实用新型涉及热动力疏水阀，具体地说是一种可以减少蒸汽泄漏，降低动作噪音，提高使用寿命，并具有自动排除冷空气功能的热动力型疏水阀。由于热动力疏水阀具有体积小、造价低、通用性好等特点，所以是目前使用得*多的一种疏水阀。但现有热动力疏水阀由于阀瓣频繁动作，漏气严重，阀的寿命较短，并且冷空气不容易排出。

本实用新型的目的是设计一种能够减少蒸汽泄漏，以降低阀瓣的动作频度，提高阀瓣动作的平稳性，减少磨损的新型热动力疏水阀，以克服上述缺陷。其主要技术方案包括联接在阀体一侧的阀盖与位于阀体两侧的进、出口接头，在阀体的中部有位于阀盖内的可以控制进、出口通道是否相通的阀瓣，在阀盖与阀瓣之间有内盖，并且在阀盖与内盖之间及内盖与阀瓣之间分别有当部分冷凝水流入U型通道后会受到进口处蒸气的加热蒸发来补充内盖内的压力，从而延长了排放的间隔时间，这样既减少了漏气率，又减少了阀瓣与阀座的磨损，提高了使用寿命，其次，由于在阀瓣上设置导杆，使导杆与其下端的衬套及阀瓣与内盖间均为动配合，保证了阀瓣和阀座在开关时平稳接触，同时在阀座两端增设环形凹槽，是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。适用于高温蒸汽主管线和过热蒸汽管网的阻汽排水。

CS49H热动力式疏水阀结构特点

CS49H热动力式疏水阀结构合理、体积小、重量轻、安装方便。不怕冻、耐水击、耐过热带有不锈钢过滤装置、维护方便动作灵敏、密封性能好，使用寿命长。

工作原理

CS49H热动力式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

CS49H热动力式疏水阀主要零部件

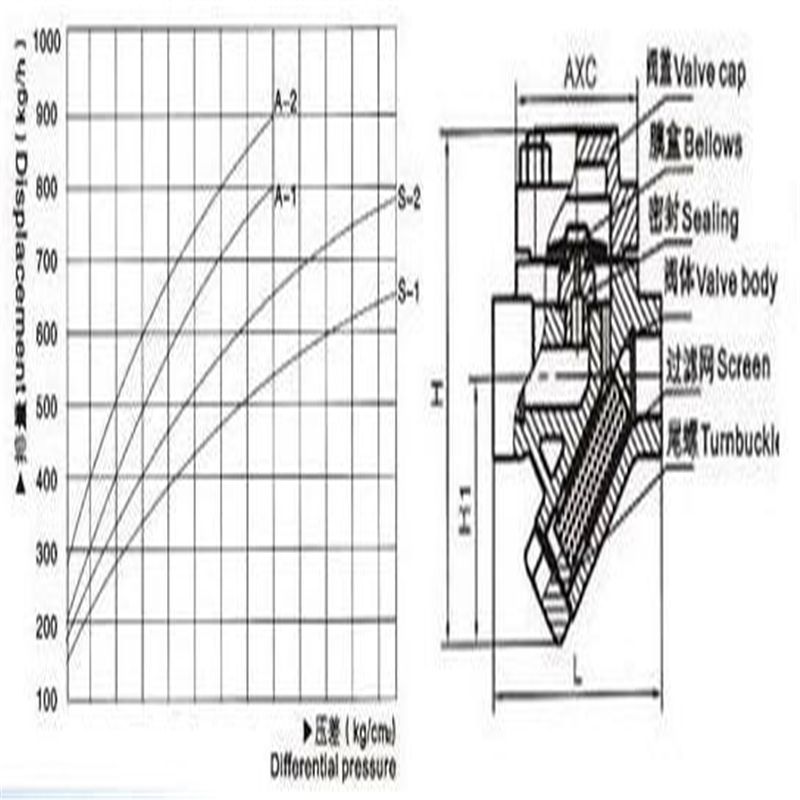

外形结构图

CS49H热动力式疏水阀主要外形尺寸

主要外形尺寸

CS49H热动力式疏水阀选择指南

为了排除蒸汽系统内的冷凝水、空气以及其它不凝性气体，同时不泄漏蒸汽，使用蒸汽疏水阀是必不可少的。目前尚未有万能的蒸汽疏水阀，用户应根据不同的蒸汽的使用场合选择不同型号的蒸汽疏水阀，图尔阀门系列疏水阀产品可适应大多数用户的需要。蒸汽疏水阀的安装应能使蒸汽设备和系统实现良好运行，而疏水阀本身应尽可能减少保养。因此用汽设备的良好运行是首要的考虑因素。疏水阀选型条件：

不同工况下的选型排序不同，选择疏水阀时应注意以下各点：
- 对于大的蒸汽空间或频繁起动的情况，要求具有充分的排除空气能力。
- 对于额定容量大的装置，则要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分显热时，一定程度积水是必要的。
- 有些场合需连续排放冷凝水，另一些场合需间歇排放，同时排水温度也很重要。
- 如果有水锤或腐蚀的可能，则要选用特殊结构和材料。

摘要本实用新型涉及热动力疏水阀，具体地说是一种可降低排放频率、减少蒸汽泄漏，提高使用寿命，降低排放噪音，并具有自动排放冷空气功能的疏水阀。它包括联接在阀体一侧的阀盖与位于阀体两端的进、出口接头，在阀体的中部有位于阀盖内的可以控制进、出口通道是否相通的阀瓣，在阀盖与阀瓣间有内盖，并且在阀盖与内盖之间及内盖与阀瓣之间分别有空腔。

热动力疏水阀是一种能及时排除冷凝水、阻止蒸汽泄漏的自动阀门。广泛应用于蒸汽主管线、蒸汽干管、伴热线、夹套或管路、盘管加热式贮罐，以及复试平压机等设备。对提高加热效率、保证设备正常供气、节约能源、保护环境可谓*理想阀门。今天继续为大家分享热动力疏水阀的安装注意事项，希望能给相关需要的朋友解决问题。特别提醒：在安装时，请务必多加注意，以免出现不必要的麻烦，因为不正当的操作有可能造成产品损坏或人身伤害。

​疏水阀安装注意事项有以下几点：

1、当疏水阀安装前，彻底冲刷连接管道以除去其中的异物和污物。

2、疏水阀（螺纹连接）与管道连接时，应在连接管道处涂上管胶或聚四氟乙烯带。

3、疏水阀应安装在设备或管道底部的排水位置，以便维护和检查。确保介质的流向与阀体上标注的箭头相同。

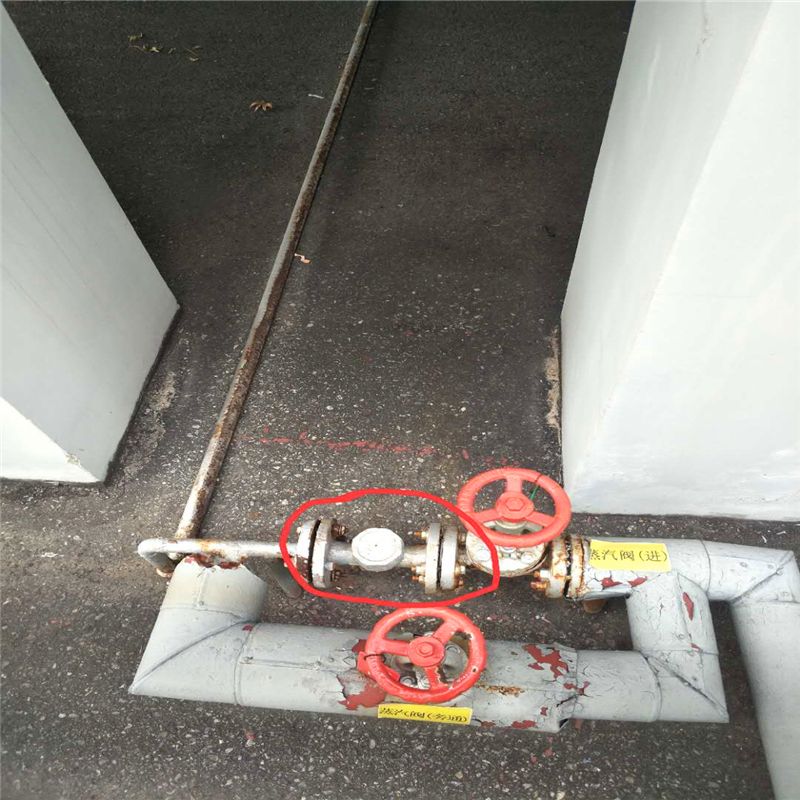

4、为便于安装维护，应在疏水阀前后各安装一个截止阀并安装一个旁通。

5、若疏水阀出口管道水平位置上移，应确保足够的压差保证正常的排量。(升高10m ≈ 1bar)

6、管线疏水时，建议下降管做等径三通，并留排污口，见下图。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
