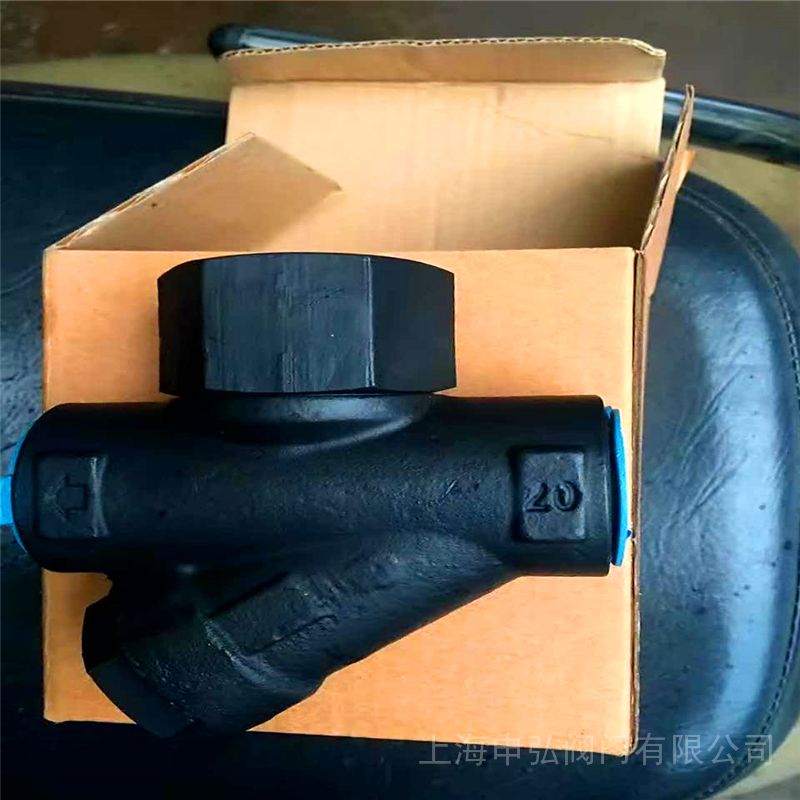

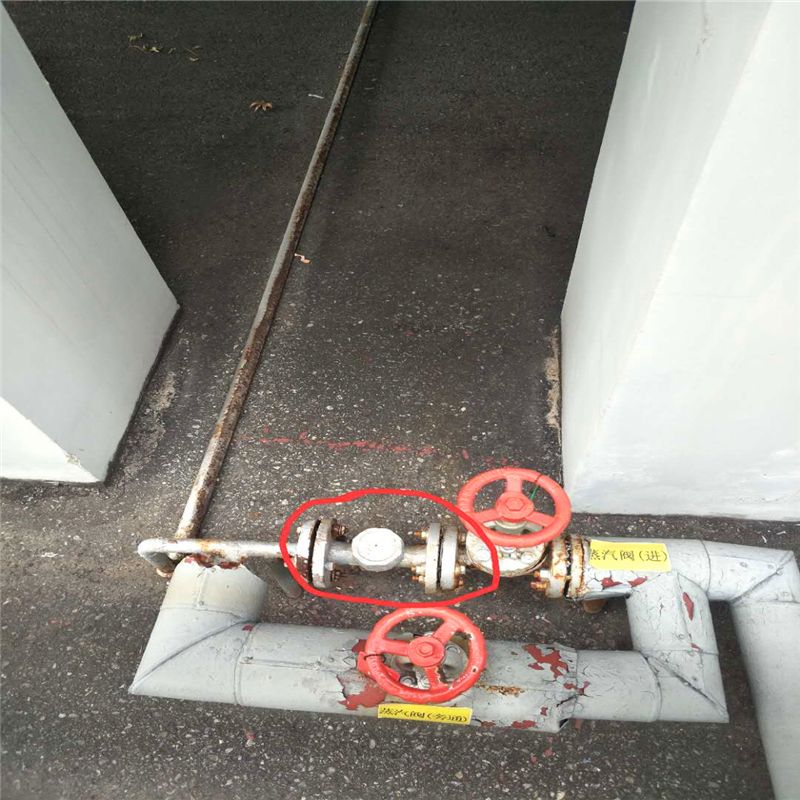

TD42斯派莎克热动力圆盘式疏水阀 产品说明
本实用新型涉及的是一种改进了的热动力疏水阀，特别是一种能够有效的阻止蒸汽逸漏，提高蒸汽系统热效率的热动力疏水阀。是一种螺纹连接，主体材质采用锻钢、铸钢、不锈钢等，利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水的目的。斯派莎克TD型疏水阀是多年经验的结品，从1950年推出至今，己成为有效的热动力式蒸汽疏水阀。

    不断的改进使今天的TD成为十分坚固的疏水阀，能适用于任何蒸汽系统的严酷要求。

    在各种型号的热动力疏水阀中，TD独特的三孔式冷凝水出口保证了不锈钢碟片的动作，在各种条件下均能紧密的关闭，以及流动特性的均匀性，延长了产品的使用寿命，避免了更换阀座的麻烦。

TD42斯派莎克热动力圆盘式疏水阀工作过程

    起动时，进口压力把碟片顶起，较冷的冷凝水和空气立即排出(A)。热的冷凝水通过疏水阀产生二次蒸汽，高速运动的二次蒸汽在碟片下方产生低压区，使碟片靠近阀座(B)。同时，二次蒸汽在碟片上方的腔室累积，压力也使碟片靠近阀座。碟片压紧阀座的内环，关闭进口。同时碟片压紧外环，这样可以确保碟片上方的压力(C)o

    由于碟片上方二次蒸汽的冷凝压力下降，碟片再次升起，阀门排开。冷凝水又能白由排放，工作再次循环(D) 。

防气锁碟片

    碟片由3个独立的薄片构成。启始时，双金属碟片让控制腔内的空气从上层薄片的孔里通过并陆续通过双金属片的2个孔和zui下层的小孔排出。

    当启动双金属碟片开始仰拱后关闭底部小孔阻止蒸汽流失。

TD42斯派莎克热动力圆盘式疏水阀使用优点

*结构紧凑，重量轻，减少安装成本。

*独特的刀形边缘无需垫圈并防止泄漏。

*只有一个移动部件，一个不锈钢碟片，保证可靠的操作和zui小的维修。

*排放迅速，关闭紧密，且不会产生倒吸，确保设备zui大效率。

*此类疏水阀对各种工作压力均有对应的型号，选型和更换都很方便。

*结构结实，使用寿命长，抗过热，水锤，冷冻和振动。

*碟片在关闭时发生“喀嚓”声，可容易判断疏水阀是否正常工作。

*能够水平和垂直安装，减少安装问题。

*斯派莎克提供和服务。

TD42斯派莎克热动力圆盘式疏水阀特点：

1、热动力蒸汽疏水阀本体结构结实、简单、重量轻，使用寿命长，安装费用低。

2、操作压力范围大，不需因压力的变化而调整或更换阀口尺寸。

3、抗水锤、振动、腐蚀，本体不为冷冻破坏，可适用于过热蒸汽，可在任何方位上操作。

4、唯一的活动部件——不锈钢碟片，保证操作可靠，减少维修，同时该碟片可具有止回阀作用。

5、自身体积小，所以自身的散热损失小，更节能。

6、热动力式蒸汽疏水阀在开关时发出“喀嚓”声，可帮助判断疏水阀是否正常工作。

7、内置过滤网，可有效保护阀芯阀座，保证阀门使用寿命。

TD42斯派莎克热动力圆盘式疏水阀工作原理

1、当装置启动时，空气和冷凝水进入疏水阀，阀片在工作压差的作用下被推高阀座，迅速排除空气和冷凝水。

2、热凝水进入疏水阀，阀片仍被推离阀座，说明圆盘式疏水阀的排放动作并不受温度影响。

3、当蒸汽进入时，由于蒸汽的流速比凝结水快，阀片在蒸汽流动的吸力下迅速贴向阀座，同时由于阀片上部的受力面积（整个阀片）大于下部（蒸汽进口），所以阀片紧紧关闭阀口。

4、阀口被关闭时，阀片上部的蒸汽被封存在阀帽内，形成汽室。直到汽室里的蒸汽冷凝降温后，汽室内的压降促使阀片重新被推开，继续排放凝结水。

TD42斯派莎克热动力圆盘式疏水阀主要零部件材料表

TD42斯派莎克热动力圆盘式疏水阀主要外型及连接尺寸

TD42热动力圆盘式疏水阀结构结实、重量轻、体积小、使用压力范围大，不需任何调节，具有空气排放装置，可迅速排除空气，保证快速启动，能承受过热蒸汽，抗冰冻能力强，安装不受限制等特点。

在蒸汽的输送系统和蒸汽供热设备中，蒸汽遇冷后冷凝成水，阻止了蒸气的正常输送。疏水阀是该系统和设备中，自动地排除冷凝水而又自动阻止蒸汽逸漏的一种装置，从而保证蒸汽的正常输送。

TD系列疏水阀由阀片、阀体、阀盖、丝堵等零件组成，其结构简单，疏水阀关闭时阀片下降平稳，但是该疏水阀关闭不及时，蒸汽泄漏严重。日本藤原制作所推出的PIN系列疏水阀由阀体、阀片、阀盖、丝堵、保温室和双金属片等零件组成，该疏水阀可以排除初始运行时供热系统或供热设备内的冷空气和冷凝水。阀片上端采用了热汽保温装置，阀片开启和关闭的频率下降，该疏水阀比TD系列疏水阀蒸汽泄漏相对减少，但该疏水阀泄漏量仍不能令人满意。且该疏水阀只有一个排水孔，排水孔又不设置在阀片的重心位置上，因此，阀片关闭时下降不平稳，易产生偏摩，造成蒸汽泄漏，缩短了疏水阀的使用寿命，现有的热动力疏水阀基本是上述两种型式。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
