HRW3高温高压圆盘式疏水阀 产品说明
本实用新型涉及一种阀门，特别是一种应用于发电机组中的超临界蒸汽热 动力圆盘式疏水阀。现有的热动力圆盘式疏水阔由阀体、阀盖、阀片、阀座组成，阀休中有蒸 汽和水的进U通道和出口通道，阀体与阀盖之间有空间——变压室。依据流体 伯努利定理(流体能景方程)，当蒸汽进入疏水阀的变压室，由于蒸汽的流速高 于水的流速，使阀片下方的fK力降低，于是闭阀，从而阻止蒸汽的泄漏，但有 一部分煞汽进入变压室，经过一段时间之后，由于变压室中的一部分蒸汽经过 变压室散热，变为冷凝水，使变压审内压力下降，由于阀片上下压差的作片， 于是阀片再次被打开，如此不断地循环往^，蒸汽疏水阀就小断地忭外而排除 冷凝水，而小蒸汽泄漏。

 既可保持管道内的超临界蒸汽温度，提高发电机组的热效率，阻止高质量超临 界蒸汽的泄漏，也可达到排出无用低焓值蒸汽的作用；二是在阀片上增加了扰 流槽，通过改变汽体的流速和方向，使汽流产生付加的压力差，使阀门启闭灵 敏高，使用寿命高，节能效果好。本实用新型，已不是单纯的"阻汽排水"作 用，而是具有释放比工作的超临界状态低一些焓值蒸汽的作用，从而满足超临 界蒸汽的质量，可提高机组的热效率。

采用锻打铬钼矾钢，耐腐蚀，耐磨损，耐高温、高压，持久耐用。适用于饱和蒸汽和高温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换零件，维扩简便。主要用于高温高压蒸汽主管线，使用压力为0.5～16MPa的饱和蒸汽和过热蒸汽工况。

HRW3高温高压圆盘式疏水阀技术背景
众所周知， 一般的蒸汽疏水阀，它的作用是排出有害的水，而阻止有用的 蒸汽的泄漏，是一种自动阻汽排水的阀门。目前蒸汽疏水阀分为机械型、热静 力型和热动力型，机械型、热静力型都只能在临界蒸汽以下条件下使用，热动力型蒸汽疏水阀也只能在450'C以下工作，且灵敏度、热效率和寿命低。

用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。新型式阀片、密封极为可靠。蒸汽保温装置，*。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强．动作可靠，经久耐用。在工作压力范围内，无需调整，节能*。

结构特点：

1、阀内部装有自动吹除装置。新型皇冠式阀片密封极为可靠。蒸气保温装置，*。

2、可迅速排出设备起动时的空气及决凝结水，排量大，漏气率小。

3、搞蚀性强，动作可靠，经久耐用。

4、在工作压力范围内，无需调整，节能。

HRW3高温高压圆盘式疏水阀主要零部件

外形结构图

HRW3高温高压圆盘式疏水阀主要外形尺寸

主要外形尺寸

主要外形尺寸

主要外形尺寸

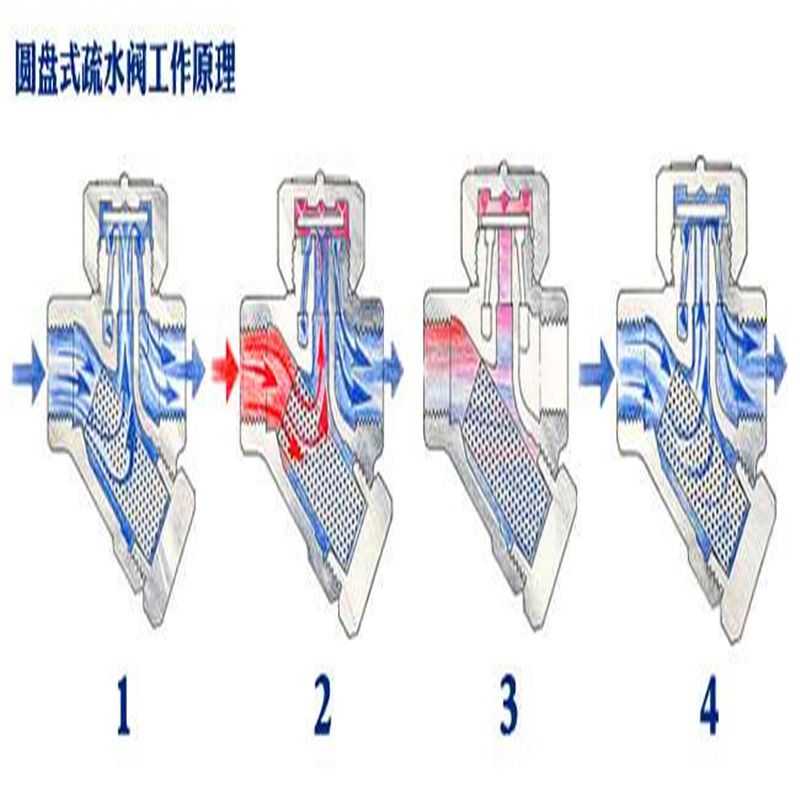

HRW3高温高压圆盘式疏水阀工作原理

HRW3、FRK3高温高压圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

法兰高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用；高温高压蒸汽疏水阀阀体材料采用合金钢制造，能耐550℃高温，动作灵敏，工作质量高，适用于高压恶劣工况下的疏水工作，是高压过热蒸汽管线和高压过热蒸汽设备理想的疏水阀之。

HRW3高温高压圆盘式疏水阀使用和保养：

1、应确认高压圆盘式疏水阀阀体的材料、压力和温度的大值能满足工况所需。

2、在疏水阀安装前必须清洗管路，除去杂质。

3、安装位置应尽可能靠近加热设备

4、应水平安装在管路的低点，流向与阀体上标注的方向致

5、每台加热设备要各自安装疏水阀，以免互相影响。

6、在保证系统能安全运行时，缓慢开启疏水阀前的阀门使其逐渐升温至正常状态。

7、要定期保养，保证疏水阀正常工作。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
