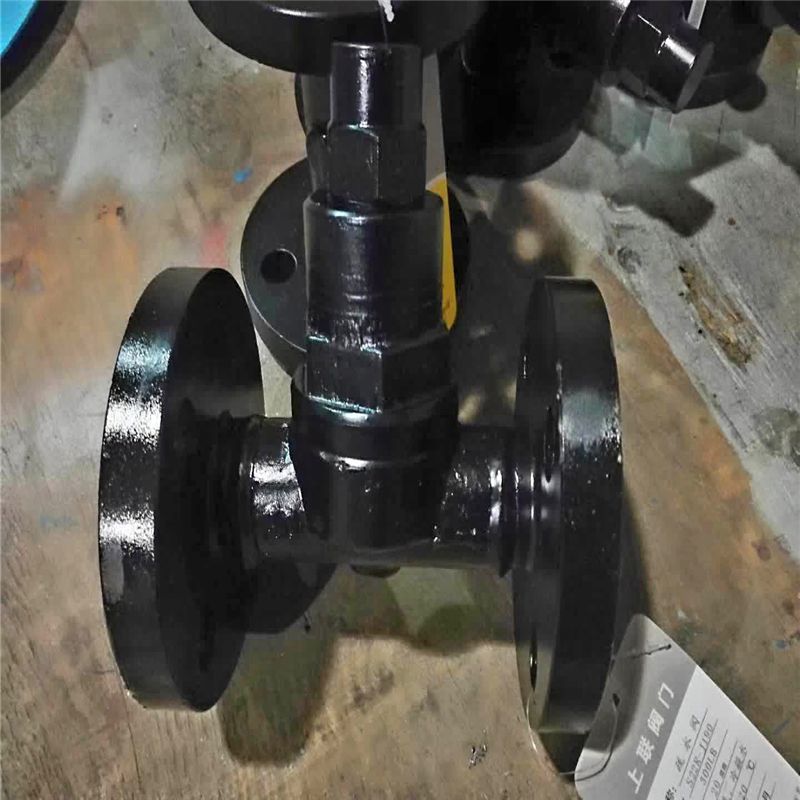

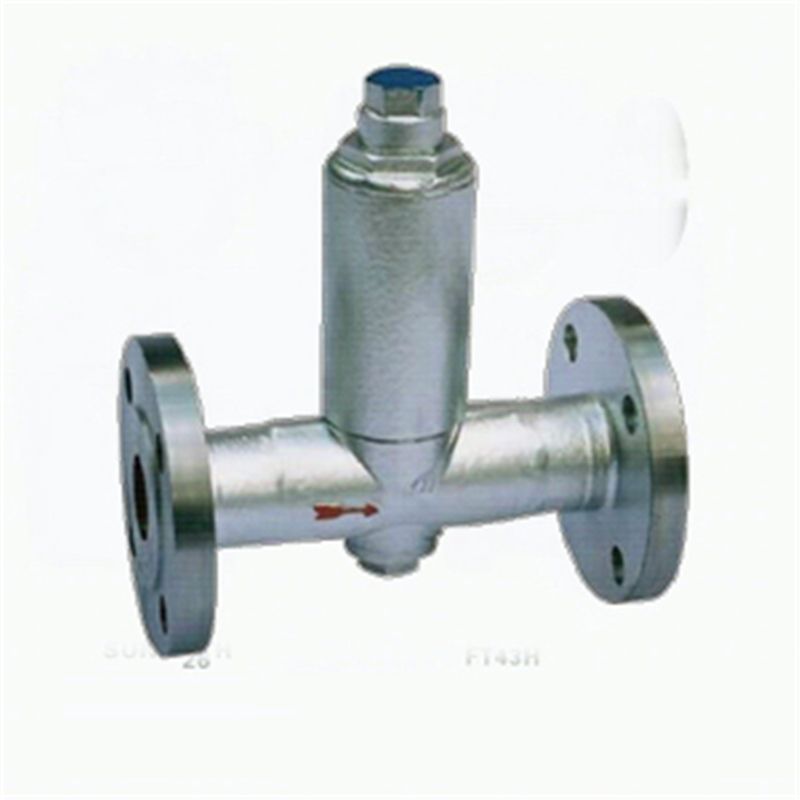

ST热静力疏水阀 产品说明
本实用新型涉及一种新型热静力疏水阀。在蒸汽动力管网中，蒸汽疏水阀是很重要的产品，现有的热静力型疏水阀缺点是动作不很灵敏。本实用新型的目的是提供一种动作灵敏的新型热静力疏水阀。本实用新型为实现上述目的所采用的技术方案是：一种新型热静力疏水阀，包括阀体、阀座、支承弹簧、平衡座、压力弹簧、外调杆、保护帽、压盖、阀盖和感温芯，所述阀盖和阀体连接，所述阀座安装在阀体上，所述外调杆、保护帽和压盖均安装在阀盖上，所述外调杆与平衡座连接，所述压力弹簧设置在平衡座上部，所述支承弹簧设置在平衡座下部，所述感温芯固定在平衡座上。所述外调杆通过填料密封。所述阀体和阀盖通过螺栓连接。

本实用新型一种新型热静力疏水阀，在保证原疏水器组使用功能的前提下，能够保证疏水过程中动作灵敏度。疏水阀排放口开启，凝结水得以疏出，疏水功能实现；当蒸汽进入阀内，因其温度较凝结水高，芯头堵死排水口，蒸汽无法排出，此即其阻汽功能，本实用新型新型热静力疏水阀，在保证原疏水器组使用功能的前提下，能够保证疏水过程中动作灵敏度。

三、ST热静力疏水阀工作原理

1、当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置。

2、紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水。

3、热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。

4、积存在阀内的热凝水慢慢冷却降温后，波纹管元件因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

四、ST热静力疏水阀排量

1、不锈钢波纹管坚固耐用，半球形阀芯与不锈钢阀座耐腐蚀，使用寿命长。

2、不受震动、蒸汽压力波动和水。

3、可任意角度安装，不受安装方位限制并且排空气性能优良。

4、结构简单，并节省过滤器装置，方便安装和维护。

ST热静力疏水阀技术特征：

1.一种新型热静力疏水阀，其特征在于：包括阀体、阀座、支承弹簧、平衡座、压力弹簧、外调杆、保护帽、压盖、阀盖和感温芯，所述阀盖和阀体连接，所述阀座安装在阀体上，所述外调杆、保护帽和压盖均安装在阀盖上，所述外调杆与平衡座连接，所述压力弹簧设置在平衡座上部，所述支承弹簧设置在平衡座下部，所述感温芯固定在平衡座上。

2.根据权利要求1所述的一种新型热静力疏水阀，其特征在于：所述外调杆通过填料密封。

3.根据权利要求1所述的一种新型热静力疏水阀，其特征在于：所述阀体和阀盖通过螺栓连接。

ST热静力疏水阀参数表

主要材料表：

热静力波纹管式蒸汽疏水阀产品性能：
1.不锈钢波纹管坚固耐用，半球形阀芯与不锈钢阀座耐腐蚀，使用寿命长。
2.不受震动、蒸汽压力波动和水。
3.可任意角度安装，不受安装方位限制并且排空气性能优良。
4.结构简单，并节省过滤器装置，方便安装和维护。

热静力波纹管式蒸汽疏水阀STC外形尺寸表：

ST热静力疏水阀外形尺寸表：

ST热静力疏水阀技术总结

本实用新型公开了一种新型热静力疏水阀，包括阀体、阀座、支承弹簧、平衡座、压力弹簧、外调杆、保护帽、压盖、阀盖和感温芯，所述阀盖和阀体连接，所述阀座安装在阀体上，所述外调杆、保护帽和压盖均安装在阀盖上，所述外调杆与平衡座连接，所述压力弹簧设置在平衡座上部，所述支承弹簧设置在平衡座下部，所述感温芯固定在平衡座上。本实用新型的新型热静力疏水阀，在保证原疏水器组使用功能的前提下，能够保证疏水过程中动作灵敏度。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
