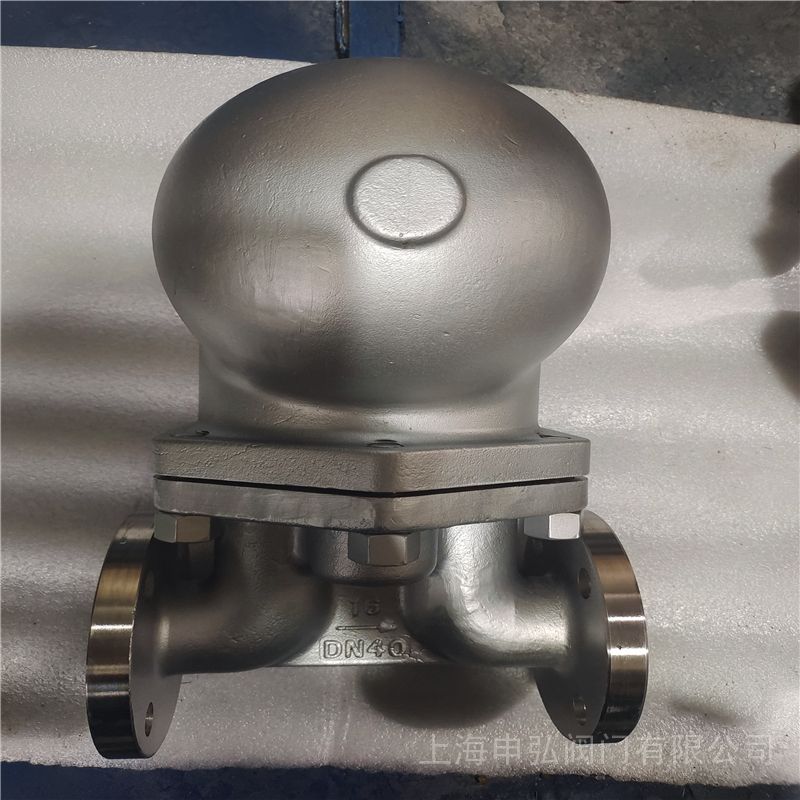

SUNA23不锈钢杠杆式疏水阀 产品说明

本实用新型涉及疏水阀的技术领域，具体地说是一种杠杆蒸汽疏水阀。本实用新型涉及一种杠杆蒸汽疏水阀，阀体和阀盖组成一个空腔，空腔内设有可围绕阀座转动的浮球，空腔连接有进水孔和出水孔，进水孔通过*流水孔与空腔相连，阀体内设有水槽流道，水槽流道的一侧设有水槽压板，水槽压板的上部嵌设有自动排气装置和第三流水孔，水槽压板的下部嵌设有阀座和第二流水孔，阀座上设有用以开闭第二流水孔的金属密封球，金属密封球通过杠杆臂与浮球相连，第三流水孔与出水孔相连。通过大开度的浮球来保证排水口阀座的开度，进而保证所需的流量，同时，进水孔的水流通过*流水孔、水槽流道后从出水孔流出，通过浮球调整水道的开闭，有助于凝结水迅速形成水流，快速排出。

SUNA23不锈钢杠杆式疏水阀 背景技术：

目前，杠杆蒸汽水阀由于杠杆机构使开阀力度增大，动作灵活，加大了排水量，阀座始终在液面下等优点，在工业生产的蒸汽管道中应用较为广泛。但实践应用过程中，我公司对现有技术的单阀座杠杆疏水阀进行多次的工况模拟验证，发现该类型的疏水阀普遍存在开度小、排量不足的缺陷，不能满足蒸汽管道中大排量的凝结水的排放要求。

因此，市场上急需要一种可以开度大、大排量的杠杆疏水阀，以满足日益加大的排放需求。杠杆浮球式疏水阀能连续排放饱各凝结水加热设备不会有水积聚，获得更高的效率，蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度。杠杆浮球式疏水阀工作连续、性能稳定、无气锁现象、工作平稳无噪音。

SUNA23不锈钢杠杆式疏水阀 产品性能：

1、该阀能迅速自动地连续排放饱和凝结水，保证加热设备内不会有水积聚，从而获得高加热效率。

2、阀芯、阀座密封面材质采用钴铬钨合金，耐磨损，耐腐蚀，经久耐用。

3、单阀座杠杆浮球密封方式采用活动半圆球面的结构，并经配研，密封性能好。

4、圆球面密封方式，在工作时无集中磨损，使用寿命长。

5、该阀能自动调节排水阀座孔的开度，工作连续，蒸汽压力变化时不受影响，性能稳定。

6、中低压工况时，自动排空气装置采用球面密封的第三代Y系列元件，能排除不凝结的冷、热气体。杜绝气锁现象，排除不凝结气体性能好。高压工况时，自动排空气装置采用菱形双金属片。

7、排水阀座孔始终在凝结水水位以下，形成水封，工作时无新鲜蒸汽泄漏。

8、连续排放凝结水，水流平稳，在凝结水回收系统中使用效果尤佳。

9、双阀座杠杆浮球式采用"平衡式双阀座"，适用于需要大排量排除凝结水的工况。

SUNA23不锈钢杠杆式疏水阀 技术实现要素：

本实用新型的目的在于提供一种改进的杠杆蒸汽疏水阀，它可克服现有技术中阀体开度小，排放量小的不足。为了实现上述目的，本实用新型的技术方案是：一种杠杆蒸汽疏水阀，包括阀体、阀座，和与阀体配合的阀盖，其特征在于：阀体和阀盖组成一个空腔，空腔内设有可围绕阀座转动的浮球，空腔连接有进水孔和出水孔，进水孔通过*流水孔与空腔相连，阀体内设有水槽流道，水槽流道的一侧设有水槽压板，水槽压板的上部嵌设有自动排气装置和第三流水孔，水槽压板的下部嵌设有阀座和第二流水孔，阀座上设有用以开闭第二流水孔的金属密封球，金属密封球通过杠杆臂与浮球相连，第三流水孔与出水孔相连。

优选的，进水口的四周设有三根支撑柱，支撑柱上设有挡水板，用以改变从进水口流出的凝结水流方向。

进一步，阀座内设有贯穿阀座的第二流水孔，第二流水孔的一端用可金属密封球密封，阀座上设有固定支架，固定支架通过销轴与杠杆臂相连，杠杆臂呈弯折状，浮球的上下摆动角度为50-60度。

更进一步，自动排气装置包括排气座和罩设在排气座上的罩壳，排气座上套设有双金属片盒和弹簧，弹簧的顶部设有挡板。空腔呈腰型结构，水槽流道的四周设有梅花状的安装凸台。

SUNA23不锈钢杠杆式疏水阀 主要零件材料表

阀座内设有贯穿阀座的第二流水孔，第二流水孔的一端用可金属密封球密封，阀座上设有固定支架，固定支架通过销轴与杠杆臂相连，杠杆臂呈弯折状，这种弯折臂的结构可以保证浮球运动时金属密封球在杠杆臂的带动下做精确的开闭第二流水孔的动作，浮球的上下摆动角度为50-60度。杠杆臂的一端焊接浮球，一端焊接高硬度的金属密封球。金属密封球与阀座口研磨配合后形成金属密封面。销轴中心到阀座中心的距离形成阻力臂，销轴中心到浮球的中心距离形成动力臂。本结构与现有技术水阀的区别是加大了浮球的直径（1.25倍）和动力臂的距离（1.15倍）。根据浮力原理和杠杆原理，这样的设计保证了本结构的杠杆浮球相比于现有技术的杠杆浮球，其动作灵敏性更加优越，性能更佳。

SUNA23不锈钢杠杆式疏水阀 使用和保养：

1、该阀正确安装和维护是正常运行的保证。

2、应确认阀体的材料、压力和温度的大值能否满足工况所需。

3、在安装前须清洗管路，除去杂物。

4、浮球式疏水阀的安装位置应尽可能靠近加热设备。

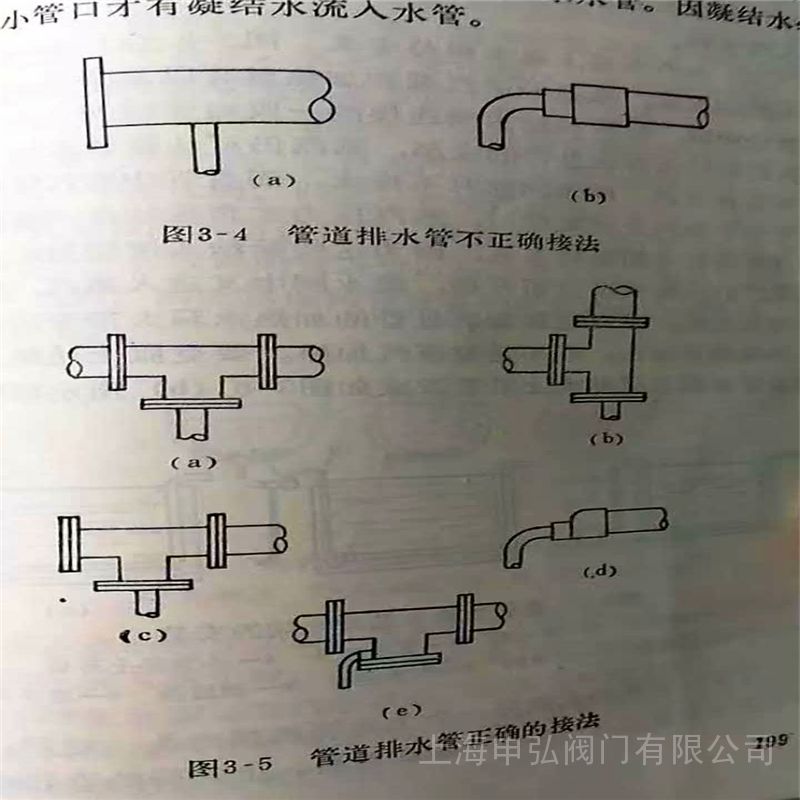

5、该阀应水平安装在管道的低点，流向与阀体上标注的方向一致。

6、正确安装后，再缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
