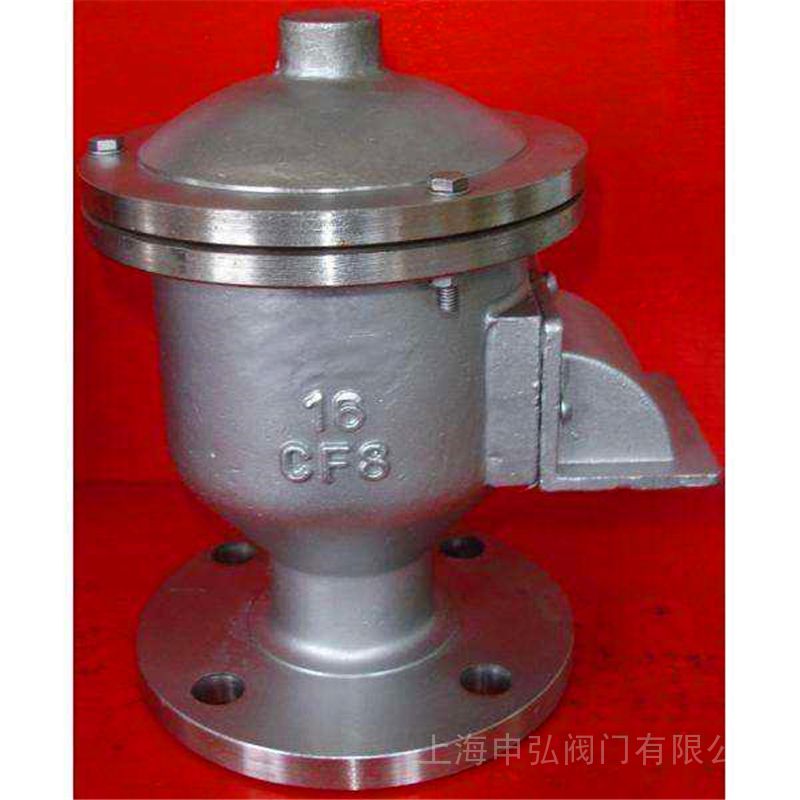

GFQ全天候呼吸阀 产品说明
　　全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。由压力阀和真空阀两者组成，安装于油罐透气管上，能随油罐内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。它是维持储罐气压平衡，减少介质挥发的安全节能产品。油罐呼吸阀良好地利用了储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。

GFQ全天候呼吸阀性能及特点：

　　新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；阀盘采用四氟材料，耐低温，防冻性能好；结构简单，易检修，安全方便；新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

GFQ全天候呼吸阀适用范围：

　　GFQ全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

GFQ全天候呼吸阀工作原理：

在使用时，不拘泥单一尺寸，且通过整体焊接成型，流量大，压力稳定，可控范围也稳定，使用寿命长，操作简单方便，更加安全可靠，同时部分零部件可回收利用，防止资源浪费。　呼吸阀的品种繁多，全天候呼吸阀用于石油行业的液体罐上,适宜于寒冷的地区使用，来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

　GFQ全天候呼吸阀操作压力：

　　A级正压：355Pa(36亳米水柱)负压：295Pa(30亳米水柱)

　　B级正压：980Pa(100亳米水柱)负压：295Pa(30亳米水柱)

　　C级正压：1765Pa(180亳米水柱)负压：295Pa(30亳米水柱)

GFQ全天候呼吸阀​零部件材料：

GFQ全天候呼吸阀主要技术参数：

GFQ全天候呼吸阀规格与法兰连接尺寸：

本实用新型公开了呼吸阀，包括阀体，所述阀体整体焊接成型，所述阀体的底部连接有底部法兰，所述底部法兰的顶部连接有固定座，所述固定座的内部设置有贯穿的容纳腔，所述容纳腔顶部的固定座上连接有水平的连接板，所述连接板的顶部连接有弹簧限位块，所述弹簧限位块的顶部外侧连接有上部封头，所述上部封头的底部内侧中心固定连接有下压弹簧装置，下压弹簧装置的中部安装有竖直的固定杆。本实用新型可根据不同需求更换安装不同直径的阀体，不拘泥单一尺寸，且通过整体焊接成型，流量大，压力稳定，可控范围也稳定，使用寿命长，操作简单方便，更加安全可靠，同时部分零部件可回收利用，防止资源浪费。

GFQ全天候呼吸阀试压检测：

　　1、检测准备

　　将阻火呼吸阀正确地安装在试验台上，装置不应有泄漏现象，测试管内壁应平整光滑。

　　2、检测介质

　　阻火呼吸阀开启压力、通气量、泄漏量的检测介质为空气，其绝对压力为0.1Mpa，温度为20℃，相对湿度为50%，密度为1.2kg/m3，若空气不是此状态时，应换算成此状态的气体。阻火呼吸阀阀体压力的检测介质为5-35 ℃清水。

　　3、气压检测

　　先按四（5）之标准检测其泄漏量，然后按四（3）、四（4）之要求逐台检测其灵敏度及通气量。

　　4、水压检测

　　阻火呼吸阀进行水压试验的压力为0.2Mpa，保压时间为10min，试压结构应符合四（1）之要求。

　　5、压力检测

　　将阻火呼吸阀安装在储气罐接管法兰上，调节阀门，使储气罐内的压力逐步升高或降低，将阀盘调整到使其处于开启状态，由连通的微压计上读出压力值，每分钟读值一次，然后再将阀盘分别转动90°、180°，重复上述试验，每一工况重复三次，取其平均值，试验结果应符合四（2）、四（3）之要求。

　　6、泄漏量检测

　　泄漏量检测的压力为0.75倍的操作压力，该值由微压计上读值。泄漏量的值由流量计上读值（流量计的精度为0.5-1.0级）每分钟读各测量值一次，共读三次，取其平均值，其结果应符合四（5）之要求。

　　选用方法

　　1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。

　　2、机械呼吸阀的控制压力应与有关的承压能力相适应。

　　3、机械呼吸阀的规格应满足油罐的*大进出油呼吸气体流量要求。

　　第五、呼吸阀的安装和维护应注意以下事项

GFQ全天候呼吸阀安装步骤：

　　1、呼吸阀应安装在储罐气源的*高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀*直接和*大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；

　　2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；

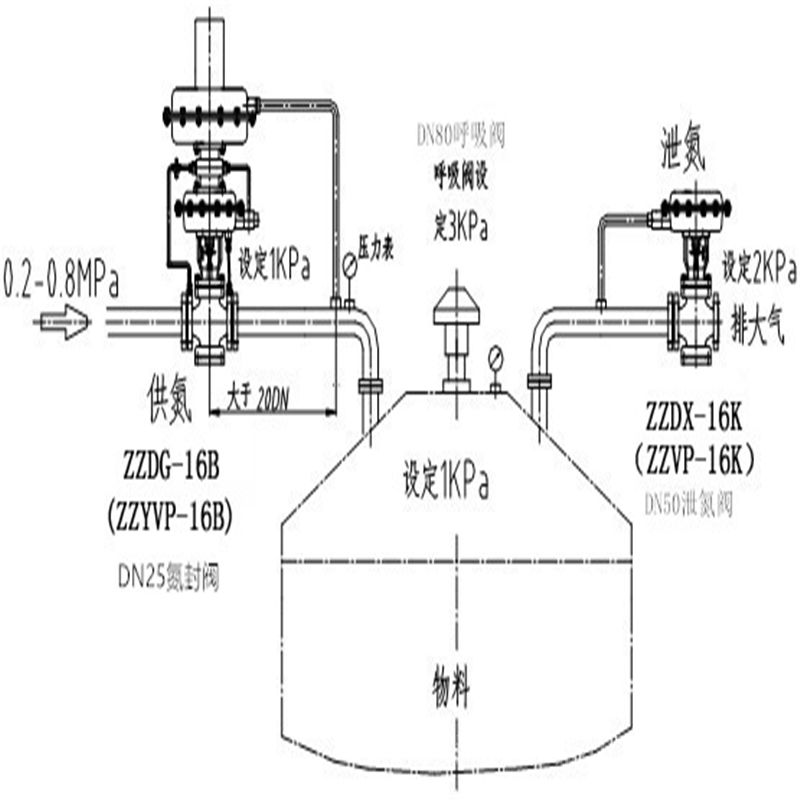

　　3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

GFQ全天候呼吸阀维护与保养：

　　为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
