HXF4带呼出接管阻火呼吸阀 产品说明

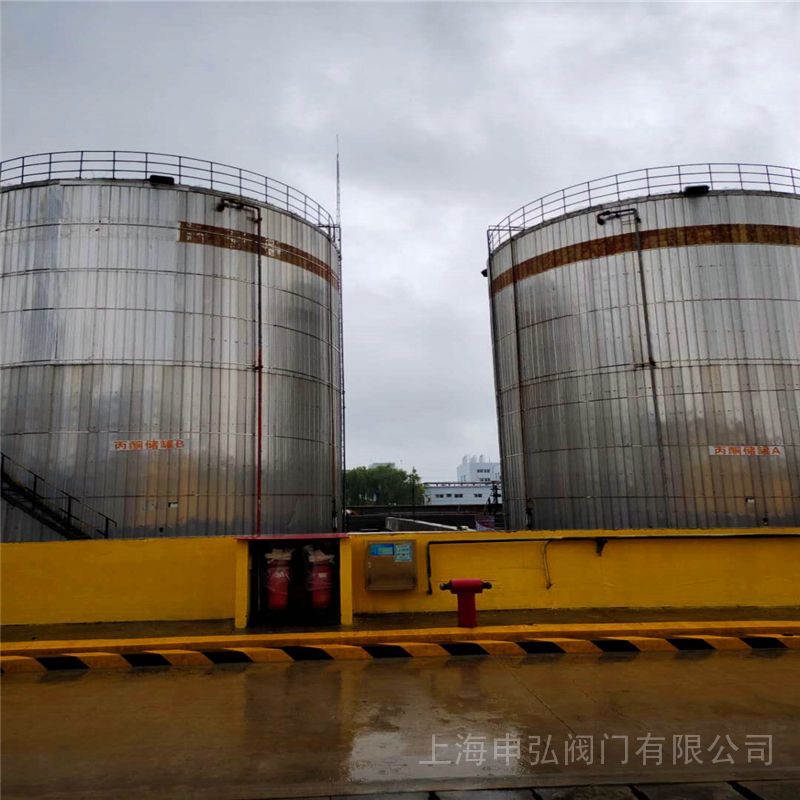

本实用新型涉及一种呼吸阀，更具体地说，它涉及一种阻火呼吸阀。是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。带呼出接管（阻火）呼吸阀在系统中起安全保护作用，在实际应用时，应根据实际需要选择其特性类型，并根据较大排气量选择其通径为较佳方案。带呼出接管（阻火）呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。带呼出接管（阻火）呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的安全设备，是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带呼出接管（阻火）呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品。带呼出接管（阻火）呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。呼吸阀的品种很多，各有其不同的性能和特性，在选择时就要按照其特性所满足的条件，是否能达到较佳的运行效果，再多方面考虑一些客观的因素即可，带呼出接管（阻火）呼吸阀就是其中一个受市场欢迎的产品。

HXF4带呼出接管阻火呼吸阀设计规范

据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需求。为了解决上述问题，我公司研制开发了HX型带接管呼吸阀，该呼吸阀类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀，单吸阀，呼吸阀，各种结构形式均可与阻火器组合构造，也可配制所需的接管。

制造标准：GB5908-86；SY7511-87

法兰标准：HG20592-97；JB/T78-94

检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

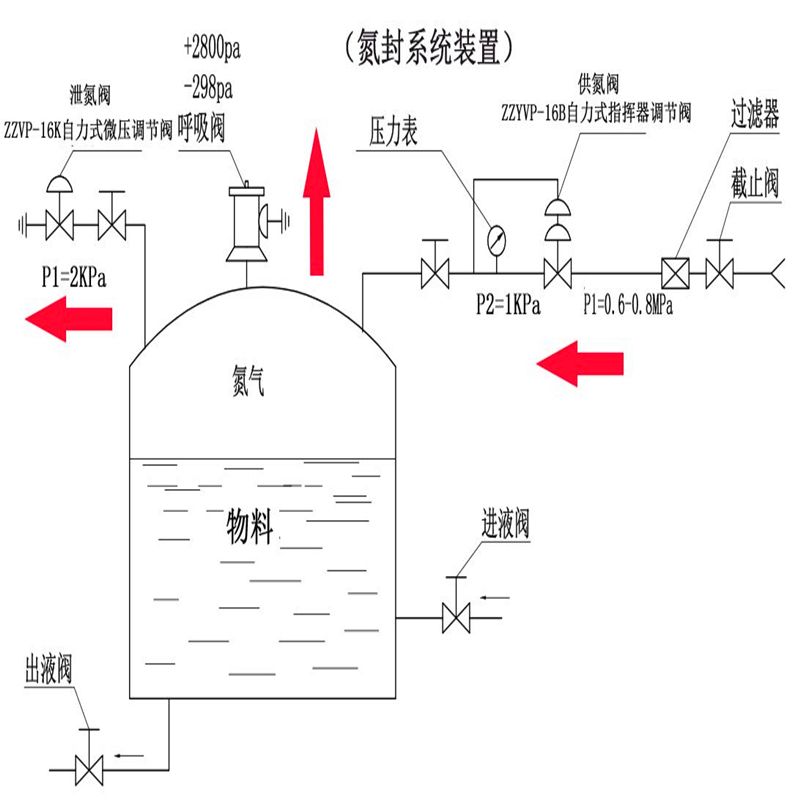

呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，它充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全。在一些特殊的场合，比如说罐内贮藏的是易燃易爆的介质时，需要防止外部的火星或火苗串入呼吸阀内，以避免出现安全事故。但是目前使用的很多呼吸阀内没有设置阻火装置，呼吸阀工作过程中外部的火星或火苗容易串入呼吸阀内，造成安全事故。

HXF4带呼出接管阻火呼吸阀代号说明

HXF4带呼出接管阻火呼吸阀零部件材料

HXF4带呼出接管阻火呼吸阀通气量表

HXF4带呼出接管阻火呼吸阀操作压力

HXF4带呼出接管阻火呼吸阀外形结构图

 HXF4带呼出接管阻火呼吸阀外形尺寸

作为优选，负压阀瓣组件包括负压阀瓣、负压阀杆、负压阀盖、负导向套、负密封套，负压阀盖紧密连接在阀体上，负压阀杆垂直连接在负压阀瓣上，负导向套固定连接在负压阀盖上，负压阀杆上端活动套接在负导向套内，负密封套紧密连接在负压阀瓣安装口位置，负密封套上端面由外往内向上倾斜设置，负压阀瓣抵接在负密封套上端面上。当介质作用在负压阀瓣上的压力加上负压阀瓣和负压阀杆的重力之和大于外部介质对负压阀瓣的压力，负压阀瓣闭合；反之，负压阀瓣打开，负压阀杆在负导向套内向上移动。负压阀瓣抵接在负密封套上，密封效果好。

作为优选，阀腔内靠近正压阀瓣安装口位置安装有正压阻火盘，阀腔内靠近负压阀瓣安装口位置安装有负压阻火盘。正压阻火盘和负压阻火盘进行初级阶段的阻火，接口阻火盘进行二级阻火，阻火效果好。

作为优选，正压阻火盘和负压阻火盘与阀腔内壁之间均设有安装套，安装套紧固安装在阀腔内，正压阻火盘和负压阻火盘分别安装在安装套内。正压阻火盘和负压阻火盘安装在安装套内，安装平稳可靠。

作为优选，阀腔内和正压阀瓣安装口对应位置以及和负压阀瓣安装口对应位置均设有若干个倾斜设置的分隔板，相邻两分隔板中一分隔板的前端和阀腔内壁之间设有间隙，另一分隔板的后端和阀腔内壁之间设有间隙。分隔板的设置对介质的流通起到了一定的阻挡作用，进一步提高了阻火效果。

与现有技术相比，本实用新型的有益效果是:呼吸阀带有阻火机构，结构简单，制造成本低，起到了很好的阻火效果，使用过程中外部的火星或火苗不会串入呼吸阀内，防止发生安全事故。

HXF4带呼出接管阻火呼吸阀维修与保养：

为了保证带接管呼吸阀的正常使用。

1．呼吸阀应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上的每个孔畅通，防止堵塞，确保正常使用。

2．呼吸阀应定期检查呼吸阀通气正、负阀盘动作是否灵活，导杆与阀盘接触密封有无损坏，如有损坏应立即调换。

3．在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。

4．新的带接管呼吸阀启动时，应在安装前清除阀盘的防震物，否则呼吸阀将失灵。

5. 因天气潮湿风沙情况下，温度达到零度范围内，储罐不可发油使用。急生产时须先打开量油孔其它之类的供气产品，以保持储罐作用。

6．呼吸阀在正常工作进油之前，须先打开量油孔。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
