HXF3带吸入接管阻火呼吸阀 产品说明
本实用新型克服了现有的呼吸阀内没有阻火装置，呼吸阀工作过程中外部的火星或火苗容易串入呼吸阀内，造成安全事故的不足，提供了一种阻火呼吸阀，呼吸阀内设有阻火装置，呼吸阀工作过程中外部的火星或火苗不会串入呼吸阀内，防止发生安全事故。呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

    根据中国《石油化工设计防火规范》GB50160的规定："甲、乙类液体的固定拱顶罐，应设阻火器和呼吸阀"，为了满足这一要求，我公司开发了全天候(防火)呼吸阀的完整系列。具有造型科学新颖、规格型号齐全、结构紧凑、重量轻、通气量大、泄漏小等特点。产品结构有呼吸型、单呼型、单吸型、异径型、夹套型。各种结构形式均可配备阻火器，也可配上所需的呼、吸端连接管，同时对油品、化工品、食品不同介质的储罐采用不同材质制造，完全满足各类储运系统工艺要求。

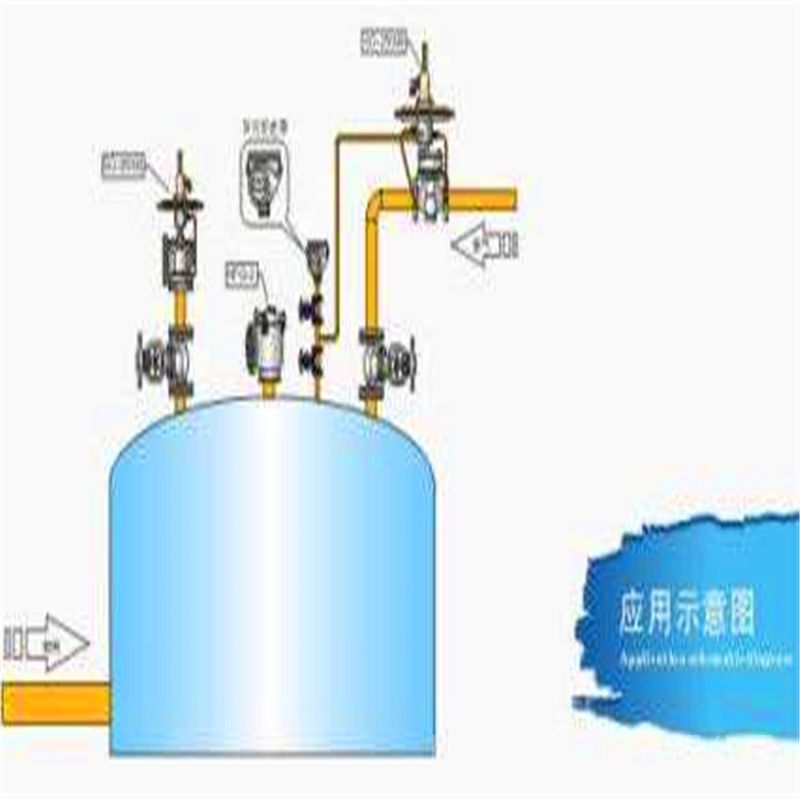

    HX3，HXF3带吸入接管阻火呼吸阀是保护油罐安全的重要附件，装设在油罐的顶板上，由压力阀和真空阀两部分组成。它的作用在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时，能自动通气调节平衡油罐内外压力，对油罐起到安全作用。当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力(或真空压力)靠调节盘的重量来控制。

为了解决上述技术问题，本实用新型采用以下技术方案:一种阻火呼吸阀，包括阀体，阀体上设有正压阀瓣安装口、负压阀瓣安装口、阀体连接口，阀体内设有阀腔，正压阀瓣安装口上连接有正压阀瓣组件，负压阀瓣安装口上连接有负压阀瓣组件，阀体连接口上紧密连接有阻火机构，阻火机构包括上安装体、下安装体、紧密连接在上安装体和下安装体之间的固定套，上安装体上端设有和阀体连接口对应的上连接口，下安装体下端设有下连接口，固定套内安装有接口阻火盘。

阻火呼吸阀使用时，将下接口连接在储罐上，当罐内压力大于大气压力时，负压阀瓣组件闭合，正压阀瓣组件被打开，介质从正压阀瓣安装口排出卸压；当罐内压力小于外部压力时，正压阀瓣组件闭合，负压阀瓣组件被打开，外部介质从负压阀瓣安装口流入罐体内增压。阻火机构的接口阻火盘起到了很好的阻火作用，能够有效防止外部的火星或火苗串入呼吸阀内，防止发生安全事故。这种带阻火机构的呼吸阀结构简单，制造成本低，起到了很好的阻火效果，使用过程中外部的火星或火苗不会串入呼吸阀内，防止发生安全事故。

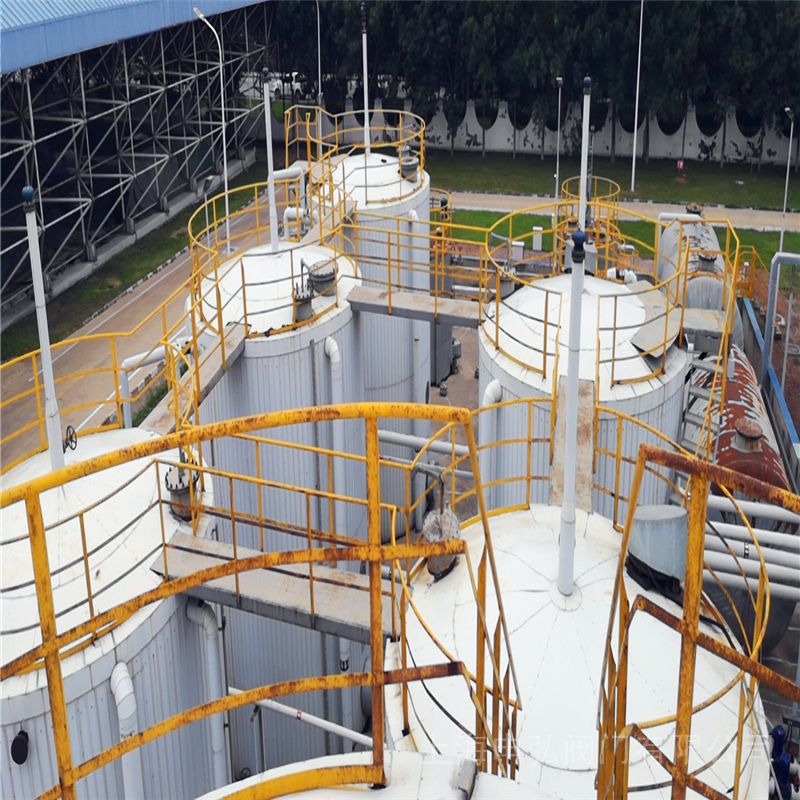

  带吸入接管阻火呼吸阀是装在（室内）固定储罐顶上的装置，连接管道内必须保持畅通，吸入接管起补充氮气和空气作用，保护储罐在工作时不会因内外压差较大而被吸瘪。呼吸阀它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合石油部SY/T0511.1-2010《石油储罐呼吸阀》标准。

HXF3带吸入接管阻火呼吸阀操作方法：

       产品安装在储罐上，平时均能绝对密封，需要测量化工品时，先旋开、拔出测量口密封件，然后将量油尺从窄口式测量组件缝隙中伸入，并放在上盖中间拧紧，再按下密封操作手柄，就能打开筒体密封件，同时量油尺能顺利进入储罐内测量液位标高。操作完成后先拉回手柄，取出测量组件，再放入密封件拧紧。如对油品进行测量、取样时，拉下操作手杆，打开上盖即可。

HXF3带吸入接管阻火呼吸阀代号说明

HXF3带吸入接管阻火呼吸阀零部件材料

HXF3带吸入接管阻火呼吸阀通气量表

HXF3带吸入接管阻火呼吸阀操作压力

HXF3带吸入接管阻火呼吸阀外形结构图

HXF3带吸入接管阻火呼吸阀主要外形尺寸

正压阀杆在导向孔内上下滑动实现阀瓣的开启和关闭，正压阀瓣组件通过重力的作用，实现阀瓣的上下移动。当正压阀瓣受到的外部压力加上正压阀瓣和正压阀杆的重力之和大于罐内介质对正压阀瓣的压力时，正压阀瓣闭合；反之正压阀瓣打开，正压阀杆在导向孔内向上移动。导向柱方便了防护板和正导向套的安装，滤网防止环境中的杂质进入到阀体内。密封盘垫抵接在正密封套上，密封效果好。带吸入接管（阻火）呼吸阀壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能好、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，安全方便等特点；阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良。

HXF3带吸入接管阻火呼吸阀维护与保养:

为了确保带双接管阻火呼吸阀的性能达到安全使用目的，阻火呼吸阀应定期进行检查和保养：

1、 检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。

2、 重新安装压力盘和真空盘时应保证接触面严密，导杆升降灵活。

3、启用新的呼吸阀时必须清除盘的防震物。

注意事项

1、存放： 以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；紧急放空人孔系列产品在运输时不得倒置。

2、维护：

a、 对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干静；每半年，给阀套、阀杆擦拭一遍变压器油。

b、  每半年工作人员应检查阻火呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂去除污渍，然后用清水将阻火层清洗干静，放在通风吹干后再放入壳体内。

c、 以上产品壳体内外表面的油漆应每年重新涂刷一遍。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
