JAV全天候夹套保温阻火呼吸阀 产品说明
本实用新型涉及一种油品储罐的阻火通风安全设施，尤其是一种防爆阻火呼吸阀。夹套保温阻火呼吸阀用于焦化厂,城市煤气厂,炼油厂和化工厂的各类轻质油品的储罐.油罐使用呼吸阀后,可明显减少油罐子中的油类蒸发损失,并可自动调节油罐内的压力和改善油槽的通风。

夹套保温阻火呼吸阀标准：
法兰标准：HG20592-97 PN1.0，当客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。制造、检测标准：按石油储罐呼吸阀SY7511-96、石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收，或客户标准。

夹套保温阻火呼吸阀工作原理:该产品是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或超真空，使储罐遭受损坏，也可以起到减少罐内液体挥发损耗的作用。而储存化工品时，一些化工介质由于温度的关系，需要将罐体和呼吸阀进行保暖。特别是呼吸阀，因与大气直接相通，冷却快，如保暖措施不当，会在呼吸阀口腔处出现结晶或聚合，并会导致罐体被吸瘪或破裂(国内曾出现多次类似事故)，特别是储存对二甲苯、丙醋酸、聚氯乙烯等介质。适用于各种石油、化工、医药、能源、特殊液体或气体等物料的存储。

夹套保温阻火呼吸阀操作压力及参数:

A:-295Pa(-30mmH2O) ~ +355Pa(+36mmH2O)

B:-295Pa(-30mmH2O) ~ +980Pa(+100mmH2O)

C:-295Pa(-30mmH2O) ~ +1750Pa(+180mmH2O)

D:客户特殊要求： -295Pa(-30mmH2O) ~ +98000Pa(+10000mmH2O)之间。

防爆级别：BS 5501: IIA、IIB、IIC。

壳体材质：碳钢、铝合金、不锈钢

阀盘、阀座材料：铝合金、不锈钢等。

密封件材质：聚四氟乙烯等。

JAV全天候夹套保温阻火呼吸阀背景技术：

防爆阻火呼吸阀工作原理是用弹簧限位阀板，由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，从而保证容器的安全。现有的防爆阻火呼吸阀的阀盘存在密闭性和灵活性无法兼顾的技术问题，大大影响了呼吸阀的使用性能。

实用新型内容本实用新型所要解决的技术问题在于提供了一种防爆阻火呼吸阀。为解决上述技术问题，本实用新型的技术方案是一种防爆阻火呼吸阀，由阀盖、阀体和气流通道组成，所述阀盖和阀体螺栓固定连接，气流通道置于阀体内部中心轴线处，还包括正压阀盘和负压阀盘，所述正压阀盘通过阀盘运动控制装置垂直固定于气流通道上端，负压阀盘通过阀盘运动控制装置垂直固定于气流通道下端，所述正压阀盘和负压阀盘为圆形气囊。

JAV全天候夹套保温阻火呼吸阀产品参数：
型号 JAV-I（不阻火） JAV-II（带阻火）
规格 dn25~300 gb 81~59
pn0.6-2.5 rf、ff
壳体材质碳钢、不锈钢304  316 316L
螺帽螺栓20# 304  316 316L
密封垫片丁晴橡胶 聚四氟乙烯 金属垫片
阻火层材质304  316 316L
环境温度cs:-30℃~+350℃

JAV全天候夹套保温阻火呼吸阀压力参数

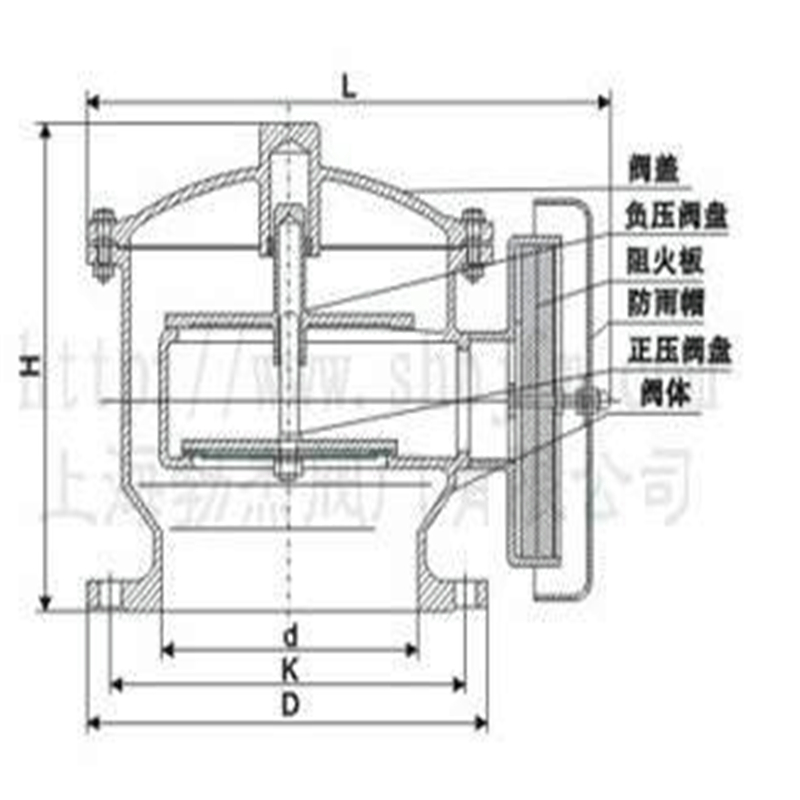

三、JAV全天候夹套保温阻火呼吸阀外形结构图与法兰连接尺寸：

全天候夹套保温阻火呼吸阀是我公司*新产品，该产品集阻火器与呼吸阀为一体，具有新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其*大优点是阻火呼吸性能好、重量轻、维修方便。该产品适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品：如汽油、煤油、柴油、原油、甲苯、乙醇、航空油、食品油等介质储罐使用，可与液压安全阀配套使用，它在-29℃~+60℃的温度环境中正常工作。

优选的，上述防爆阻火呼吸阀，所述正压阀盘和负压阀盘之间填充有氮气。优选的，上述防爆阻火呼吸阀，所述阀盖和阀体为铜合金或铝合金材质。本实用新型的有益效果是上述防爆阻火呼吸阀由于将正压阀盘和负压阀盘设计为圆形气囊构造，增加了阀盘的润滑性，有效解决了现有呼吸阀密闭性和灵活性无法兼顾的技术问题，且结构简单便于操作。

JAV全天候夹套保温阻火呼吸阀维护与保养：

1、定期检查通风正、负压阀盘动作是否灵活。

2、检查阀壳网罩是否破裂，压盖衬垫是否严密，冬季有无冰冻；

3、认真检查导杆及阀盘接触密封面有无损坏。

4、在检查维护时，应当保证阀内各结合面严密配合，阀盘升降灵活。

5、保持单接管呼吸阀丝网的清洁畅通。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
