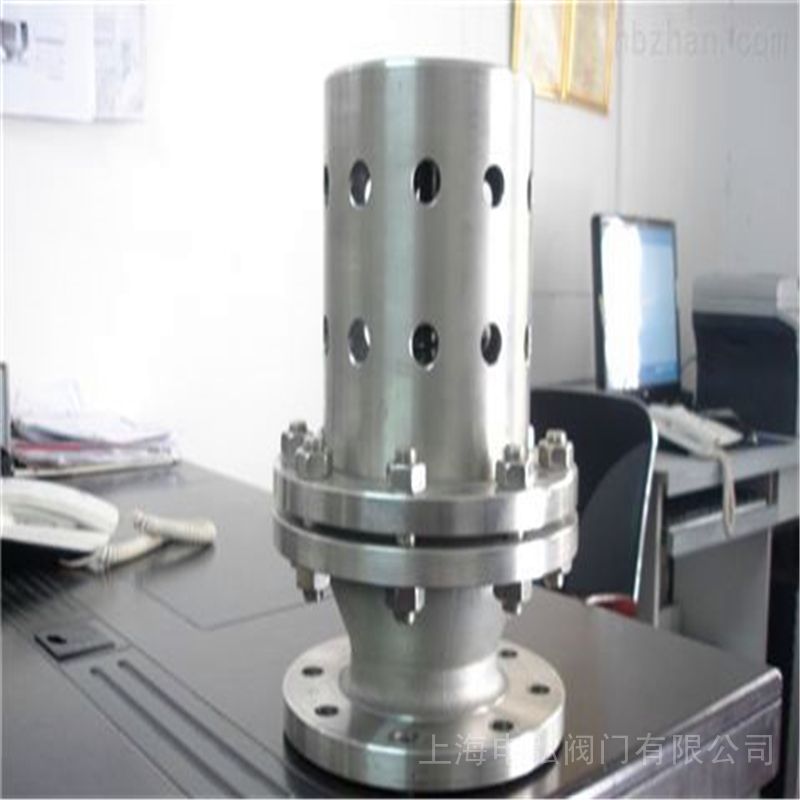

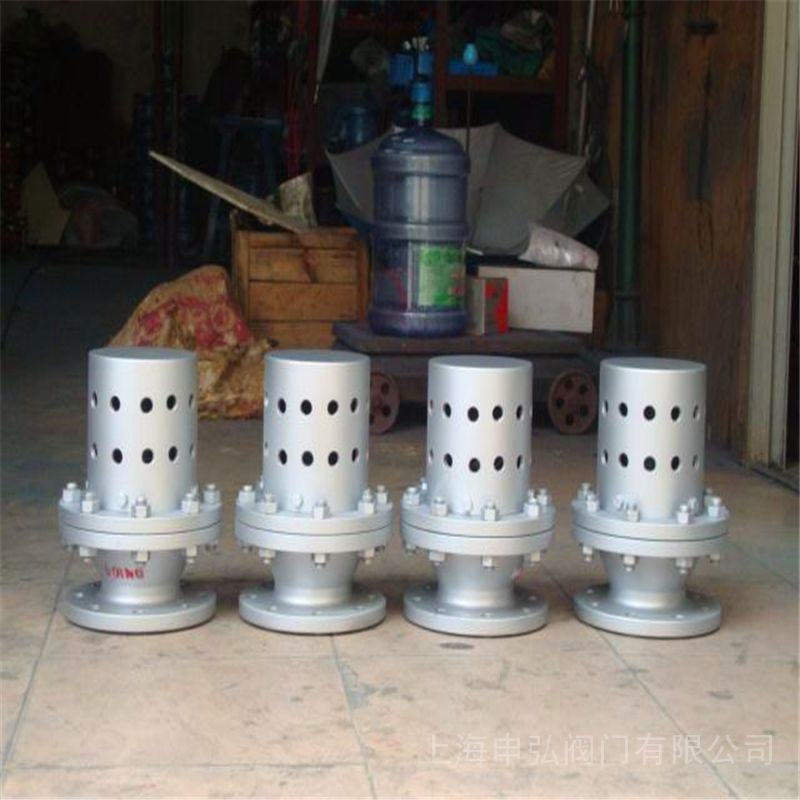

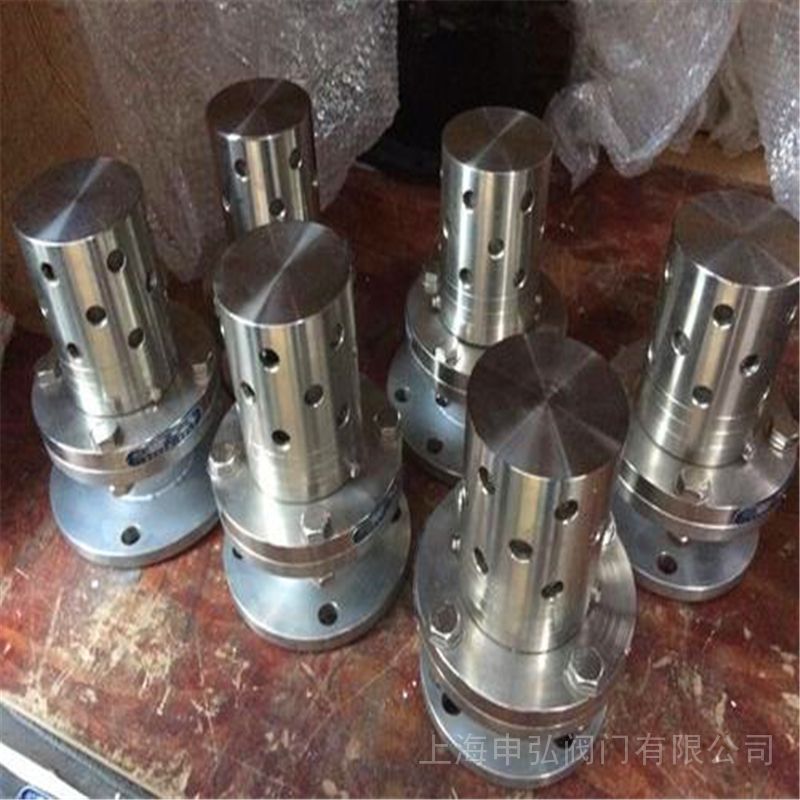

DKZP真空破坏阀  产品说明
本实用新型涉及一种阀门，特别是公开一种安装在供水管道上的破坏真空的真空破坏器，应用于民用供水阀门。当容器或者管道内在压力低于设计真空压力要，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，该阀自动开启吸入空气，此时外面的空气进入容器中，破坏真空，从而保护设备及系统，当容器或管道内达到预定值时，阀瓣被气压顶上去，形成密封，该阀自动关闭。

背景技术：

居民住宅楼，厂房，实验室等场合内的供水管网情况复杂，并且与城市的主供水管 网相通，而管网中水压并非恒定不变，当管网中局部出现用水量过多或局部管段排空等情 况时，会形成负压，把下游的出流水反向虹吸回主管网中。这种情况的出现是非常危险的， 因为不能保证回流的水是否已被污染甚至有毒害。目前市场上几乎没有解决这一问题的装 置或设备。

DKZP真空破坏阀发明内容

本实用新型的目的在于克服现有技术中存在的问题，提供一种结构简单，能自动 消除供水管道内真空的形成，有效防止虹吸回流污染发生的真空破坏器。当容器或者管道内在压力低于设计真空压力要，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，该阀自动开启吸入空气，此时外面的空气进入容器中，破坏真空，从而保护设备及系统，当容器或管道内达到预定值时，阀瓣被气压顶上去，形成密封，该阀自动关闭。

DKZP真空破坏阀性能参数：

　　A．   法兰接口：HG20594-97

　　B．   操作压力：开启压力负

　　C．   阀体：碳钢、SS304(CF8)/316L

　　D．   密封材料：SS316衬PO、SS304衬PO  PTFE

　　E．   使用温度：50℃~60℃

　　F．   使用压力：10000Pa

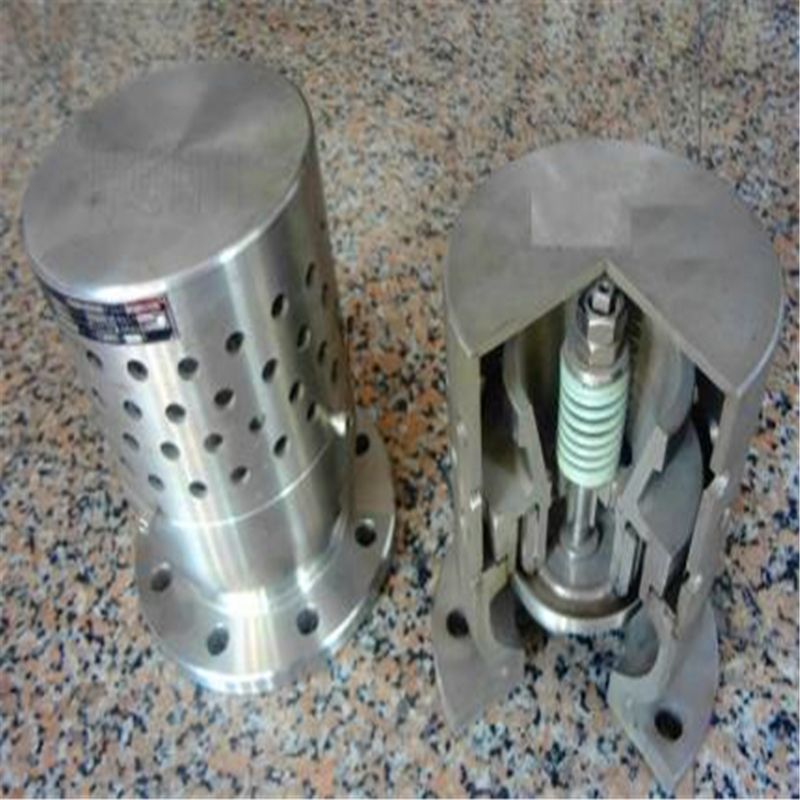

本实用新型是这样实现的一种真空破坏器，其特征在于包括接在供水管道上 的阀体，所述阀体上设有吸气孔，所述吸气孔内设有导杆，所述导杆上端伸入阀体内部，所 述导杆的上端设有盖板。所述吸气孔的上端设有密封圈，所述盖板盖在密封圈上。所述导杆和盖板的表面为光滑表面。所述导杆与水平面相互垂直。本实用新型依靠外部环境中的大气压力，当供水管道内部为负压时，外部气压顶 开覆盖在阀门吸气孔上的盖板，使外部空气进入管道，破坏掉管内真空。本实用新型的有益效果是能自动消除供水管道内真空的形成，有效防止虹吸回 流污染的发生。

DKZP真空破坏阀主要零部件材质：

DKZP真空破坏阀主要技术参数：

DKZP真空破坏阀主要连接尺寸：

摘要本实用新型为一种真空破坏器。它包括接在供水管道上的阀体，所述阀体上设有吸气孔，所述吸气孔内设有导杆，所述导杆上端伸入阀体内部，所述导杆的上端设有盖板。本实用新型的优点是结构简单，能自动消除供水管道内真空的形成，有效防止虹吸回流污染的发生。

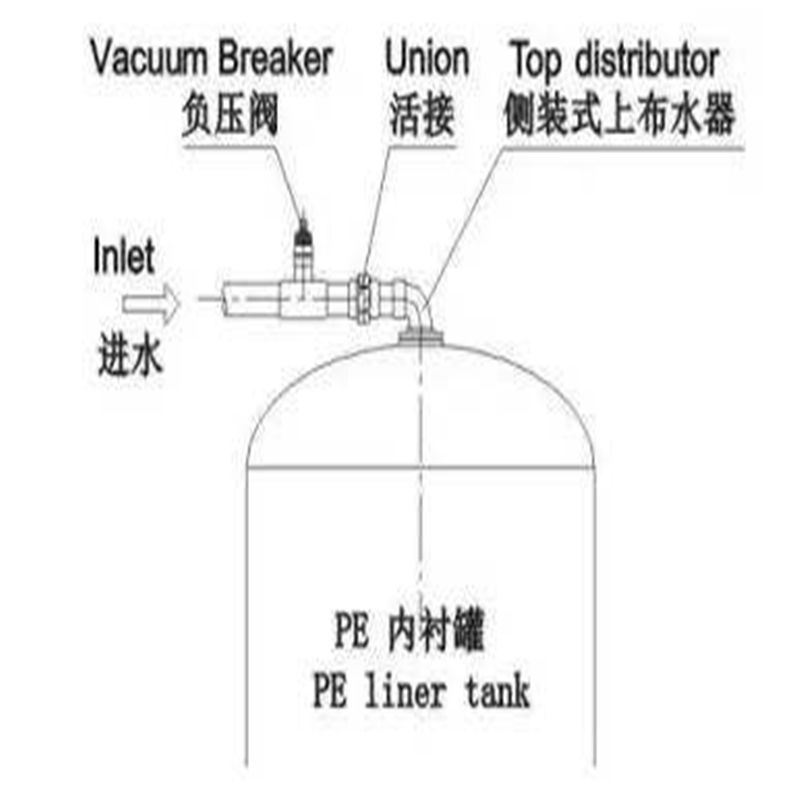

DKZP真空破坏阀安装：

      1：设备垂直安装在容易或管路上方的连接法兰上、法兰按照设计固定

      2：阀门与主法兰连接面直接必须加装橡胶密封垫，拧紧螺栓

      3：阀门安装方向（立式）、吸气口应在易与操作的部位、两边不能有遮挡物

      4：安装时一定要拿掉阀门的防尘盖

 维修和保养：

 为了确定真空破坏阀的性能达到设计和使用需求、应每隔6个月检查和保养。

 打开上盖、检查负压盖动作是否灵活、有无卡阻现象或变形、重新安装压力盖时、

 要保证接触面的严密、导杆的灵活、操作压力是否在正常值

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
