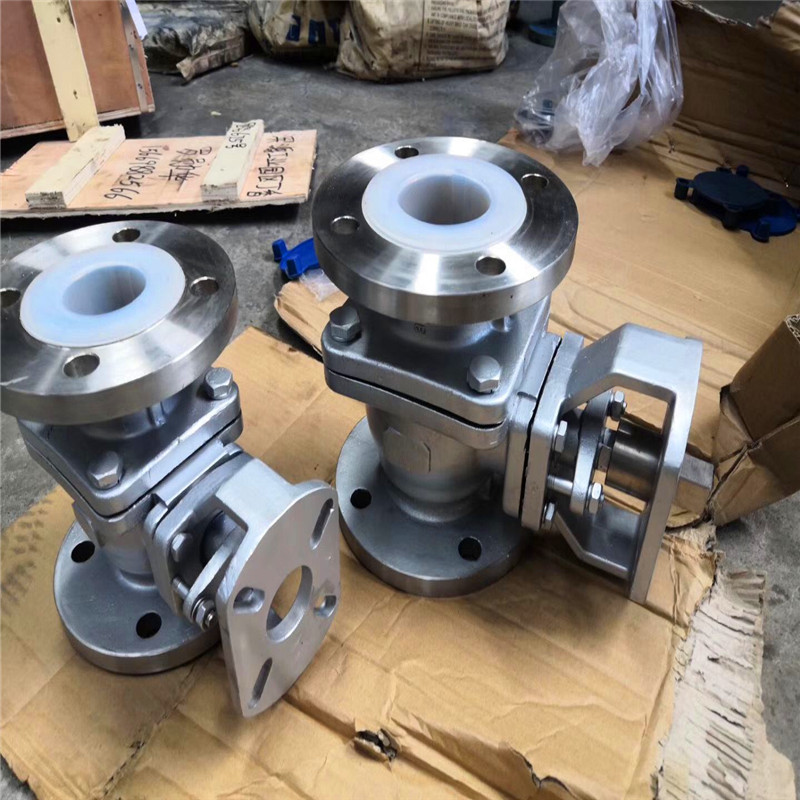

FQ941F电动衬氟塑料放料球阀 产品说明
是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用的耐腐阀门。衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

衬氟球阀是对阀体内介质所能达到的地方全部采用氟衬里工艺，内衬材料一般采用FEP（F46）、PCTFE（F3）、FPA等氟塑料，可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性颗粒、粉末等管路。

传统的衬氟球阀包括阀体、衬氟球体、阀杆及阀座，阀体内设置有流道，阀杆控制衬氟球体动作构成流道切断及联通，阀座安装于流道并与衬氟球体密封配合，流道内壁设置有衬氟层，如今，衬氟球阀的问题主要体现在密封问题，特别集中于主阀体与副阀体之间及阀杆与阀体之间，一旦密封出现问题，就会造成物料泄露，影响衬氟球阀的正常使用。

FQ941F46电动衬氟放料球阀工作原理：

是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；  采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路

产品用途：衬氟球阀用于-50℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

衬氟放料球阀的技术工艺简介：

球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.本厂球阀系列为Q41型,为对开二片结构形式.

1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。

3、采用全塑料衬里工艺，耐介质的强腐蚀。FEP(F46)、PCTFE(F3)电动放料球阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。衬氟放料球阀、L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。

用途：

电动衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

工作原理

电动衬氟放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。 　

设计特点：

1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；

2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；

3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；

4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

FQ941F电动衬氟塑料放料球阀执行器

主要零部件材料表

FQ941F电动衬氟塑料放料球阀主要连接尺寸

通过采用上述技术方案，四个不同功能的密封区相配合，保证主阀体与副阀体衔接处的密封性能，合理利用主阀体及副阀体之间各个方向的作用力，强化外衬氟层与内衬氟层贴合紧密度并增加密封面积，还在第三密封区填充密封胶，完全将外衬氟层与内衬氟层的间隙封闭。

本实用新型进一步设置为：所述的主阀体设置有供阀杆转动的转动腔，所述的转动腔自上而下围绕阀杆依次设置有压盖、填料及密封垫，所述的填料呈波纹管状，所述的填料压缩于压盖及密封垫之间且外周与转动腔内壁相抵。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
