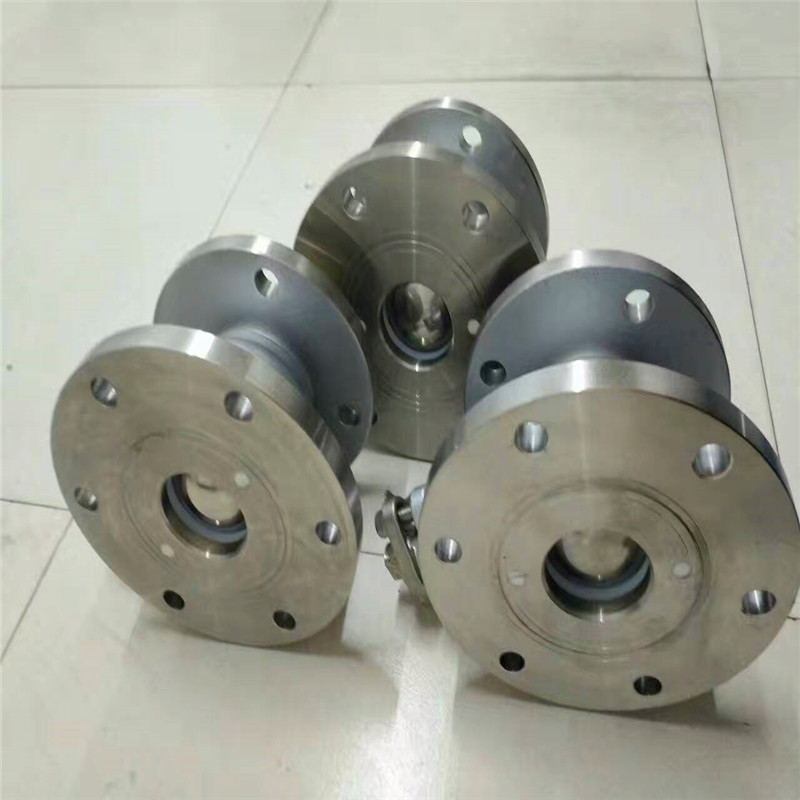

FQ41H釜底放料球阀 产品说明

本实用新型涉及阀门领域，具体是指一种新型釜底硬密封放料球阀。釜底放料球阀作为特殊位置的关键阀门之一，目前市场上的釜底放料球阀普遍存在着密封性能差、适用范围局限,特别是长期使用后密封面易磨损、易泄漏，影响阀门的开关寿命和关闭严密性等问题，严重阻碍了阀门的正常使用。为此，提出一种新型釜底硬密封放料球阀。

FQ41H釜底放料球阀技术实现要素：

本实用新型的目的是为了解决现有技术的问题，提出一种新型釜底硬密封放料球阀。倾斜式罐底球阀为罐底，釜底专用球阀，倾斜式阀杆设计，操作部分与容器罐底的距离拉大，避免执行器与保温夹套层干涉，容易安装驱动机构及控制附件。采用ISO5211直接安装执行器的平台设计，无需连接支架和轴套，可直接安装执行机构。

FQ41H釜底放料球阀的特点：

1、结构紧凑，可以确保在狭小的空间内实现安装。

2、无死角，可自动排空。阀体由一整体材料精加工而成。

3、阀体内表面采用机械抛光，粗糙度可达0.28μm。

4、结构不论是从流量，还是从工艺要求来看都很理想，此外在排空的时候不会产生揣流现象。

5、可提供所有现行国际标准的接口，如焊接，快装或螺纹接口等。

6、采用的阀体材料为316L或304不锈钢。

7、可配备手动、气动、电动。

8、采用焊接圈设计，减少了罐底的焊接工作的难度

为了达到上述目的，本实用新型提供了如下技术方案：一种新型釜底硬密封放料球阀，包括执行机构、阀体、阀座、阀盖、阀杆、蝶形弹簧和球芯；其特征在于所述阀体上设有进口和出口，所述阀体的进口和出口均通过螺纹安装有压圈，所述压圈上设有限位台阶，所述阀座活动安装在限位台阶上；所述阀座上设有安装台阶，安装台阶与压圈之间安装有蝶形弹簧和密封圈；所述阀盖通过螺栓与阀体固定连接。

作为优选，所述阀座上设有与球芯配合密封的弧形面，所述球芯通过弧形面与阀座活动连接。

作为优选，所述球芯上设有出料孔，出料孔竖直时与进口和出口形成出料通道；所述球芯侧面还设有阀杆，所述阀杆和球芯一体式设计。

作为优选，所述阀杆与阀盖之间安装有填料和填料垫。

作为优选，所述阀杆端部连接有执行机构。

作为优选，所述球芯和阀座表面喷涂有硬质材料，所述阀座和球芯相配合的弧形面通过整体研磨而成。

FQ41H釜底放料球阀制造规范

设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999

FQ41H釜底放料球阀主要零部件

FQ41H釜底放料球阀外形结构图

FQ41H釜底放料球阀主要外形尺寸

本实用新型，通过在球芯和阀座的表面喷涂有硬质材料，并且阀座和球芯相配合的弧形面通过整体研磨而成，保证球芯与阀座之间可靠的硬密封；通过在阀座的安装台阶与压圈之间设置蝶形弹簧，对阀座增加预紧设计，防止压力变化而引起阀杆冲击承载件的可能性，并且能够有更好密封效果。

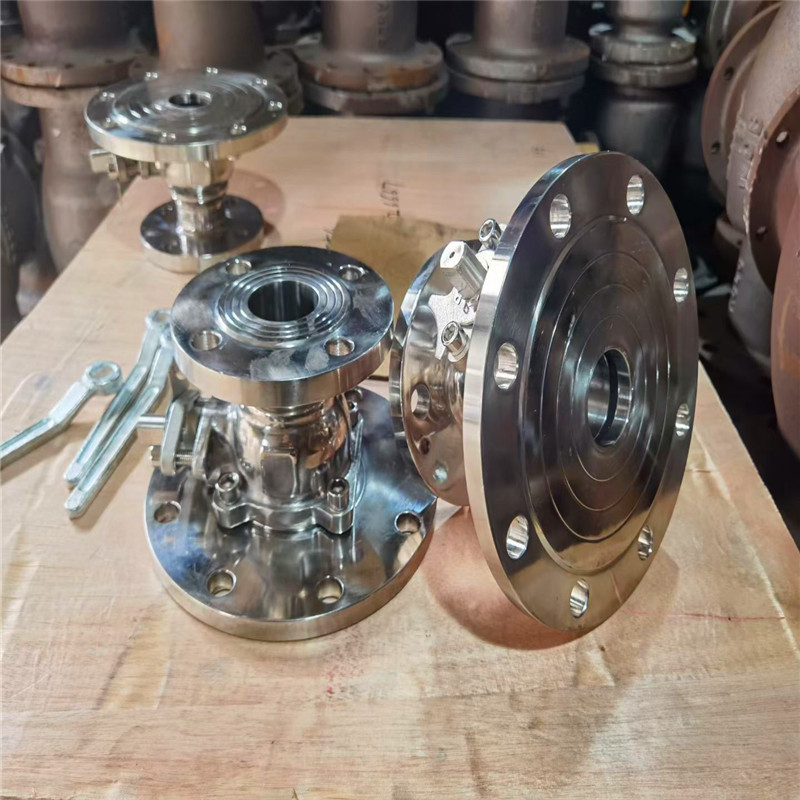

放料球阀的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的产品。

其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用的耐腐阀门。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
