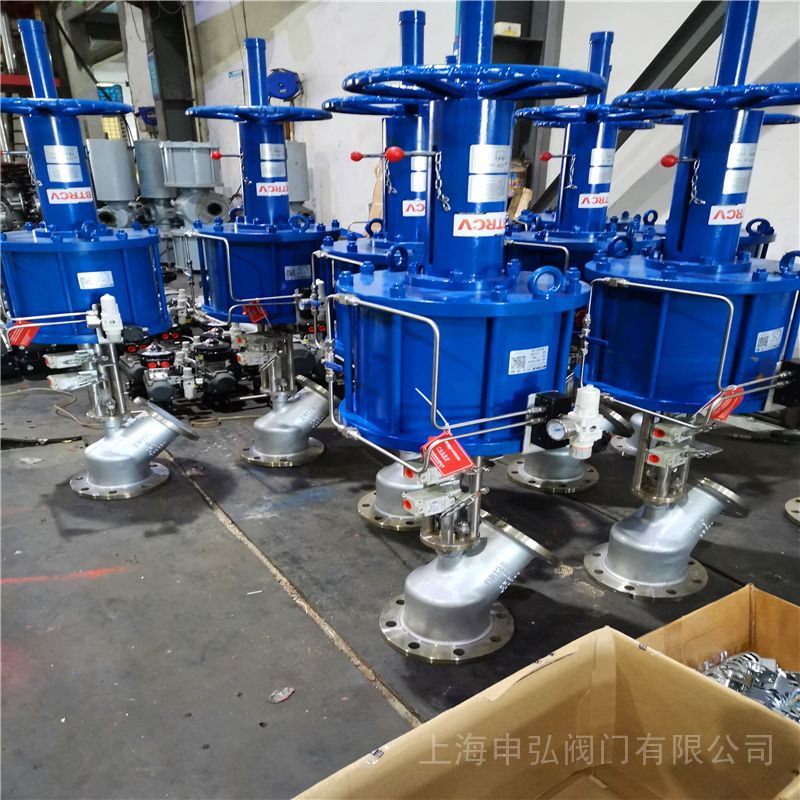

FL641H气动下展式放料阀 产品说明

本实用新型涉及阀门技术领域,更具体地说，它涉及一种气动下展式放料阀。本公司的放料阀主要适用于反应釜，储罐和其他容器的底部作排料用，借助于阀门底部法兰（凸缘）焊接于反应釜或储罐和其他容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，阀体底部结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、要类、染料、食品加工等行业广泛使用。

FL641H气动下展式放料阀背景技术：

目前使用于固体颗粒介质的放料阀主要分为两类：*类为上展式放料阀；第二类为下展式放料阀。下展式放料阀包括阀体，阀体包括进料口和倾斜设置的出料口，在进料口对应的下端设有与阀体旋接的阀杆，阀杆顶部设有阀芯，在阀体上端连接与阀芯上顶面相匹配的阀圈，阀杆向上顶紧阀芯与阀体由阀圈密封。阀杆与阀圈抵触密封时，需要保持高效的密封性能。阀门在不断开启或者关闭时，由于阀芯体积较大，在运动时阀芯会产生震荡的现象，阀芯在震荡时会与阀圈的密封性能减弱，导致阀门内的密封效果差，引起物料泄漏，会存在很大的安全隐患。

本实用新型公开了一种气动下展式放料阀,包括阀体,阀杆和阀座,阀体包括进料口,倾斜设置的出料口,以及通道,在进料口对应的下端设有与阀体旋接的阀杆,阀杆位于通道内,在阀杆顶部设有阀芯,在阀座上连接有阀圈,阀杆向上顶紧阀芯与阀座由阀圈密封,阀杆与阀芯一体成型,阀芯的端面具有弧形面,阀芯的两侧具有密封斜面一,阀杆的横截面小于阀芯的横截面,通道接近阀座一端的内壁上设有具有弹性的密封环,密封环的内环壁上具有导向斜面和密封斜面二,阀芯沿着密封环上的导向斜面穿设过密封环后,其弧形面与阀座上的阀圈相抵触,其密封斜面一与密封环上的密封斜面二相抵触密封.改进后,提升了阀门的密封性能,使其不易发生泄漏的情况.

是由阀体、阀瓣、阀杆、定位螺钉、密封圈、气行程机构或电装机构等组成。其原理通过阀杆推动阀瓣上行而下降，从而达到开启与关闭的目的。上展式当手轮顺转，阀杆上行，阀门关闭；下展式当手轮逆转，阀杆下降，阀门关闭

FL641H气动下展式放料阀特点与用途：

1、本阀操作简便，运动灵活可靠。

2、阀瓣装置维修简单，密封结构合理，密封圈更换方便实用。

 3、本阀门广泛应用于石油、冶金、化工、造纸更工业领域（化学液体、煤浆、矿浆等输送启闭放料用）。

4、其特点是沉淀于反应釜，储藏罐或管道里的化学液体或浆料得于顺畅流通。该系列产品已被大型化工公司广泛采用，性能良好，经久耐用，用户反应良好。

FL641H气动下展式放料阀技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种密封性能好，结构紧凑的下展式放料阀。为实现上述目的，本实用新型提供了如下技术方案：一种气动下展式放料阀，包括阀体、阀杆和阀座，阀体包括进料口、倾斜设置的出料口，以及与进料口连通的通道，在进料口对应的下端设有与阀体旋接的阀杆，阀杆位于通道内，在阀杆顶部设有阀芯，在阀座上连接有与阀芯上顶面相匹配的阀圈，阀杆向上顶紧阀芯与阀座由阀圈密封,所述阀杆与阀芯一体成型，所述阀芯的端面具有弧形面，阀芯的两侧具有密封斜面一，所述阀杆的横截面小于阀芯的横截面，所述通道接近阀座一端的内壁上设有具有弹性的密封环，所述密封环的内环壁上具有导向斜面和密封斜面二，所述阀芯沿着密封环上的导向斜面穿设过密封环后，其弧形面与阀座上的阀圈相抵触，其密封斜面一与密封环上的密封斜面二相抵触密封。

本实用新型进一步设置为：所述通道远离进料口的一端内壁上设有内凹的环形槽，所述环形槽的首尾两端设有密封圈，在两个密封圈之间填充有吸水棉。本实用新型进一步设置为：所述阀圈上设有与弧形面相吻合的楔形斜面，所述楔形斜面上设有覆有密封垫片。

通过采用上述技术方案，阀芯在与阀座抵触密封时，还将与密封环形成密封，使得阀门在关闭时，形成两道密封，提升整体阀门的密封性能，房子无聊泄漏的情况。同时将阀芯的结构改进，使其结构更加紧凑，减小体积，在运动的过程中，能减少振动，阀芯与阀杆为一体设置，使两者的结构强度更高。

上展式放料阀和下展式放料阀区别:

放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。

FL641H气动下展式放料阀主要零件材质

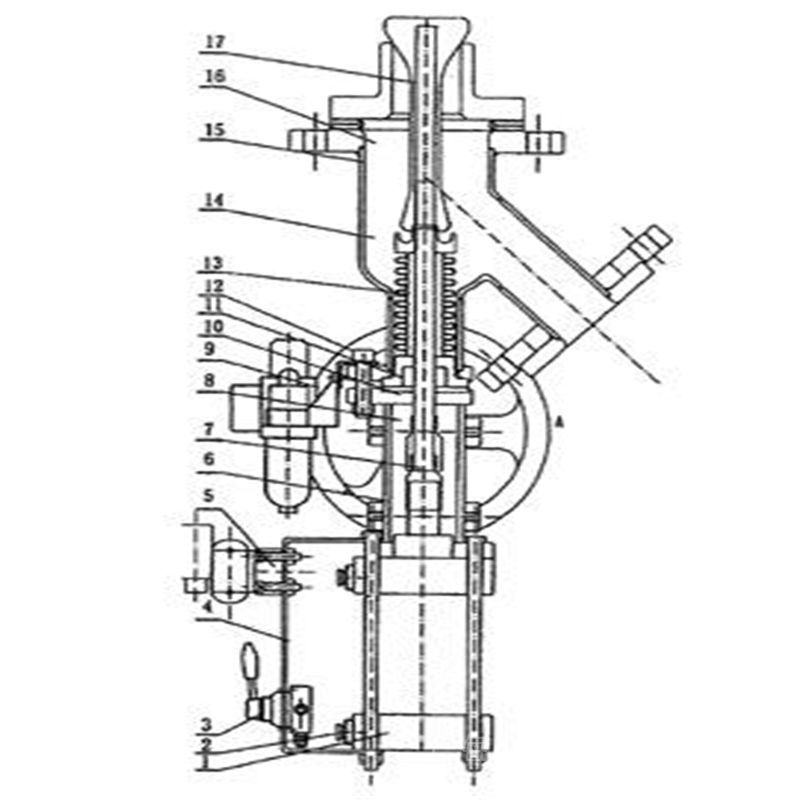

FL641H气动下展式放料阀外形结构图

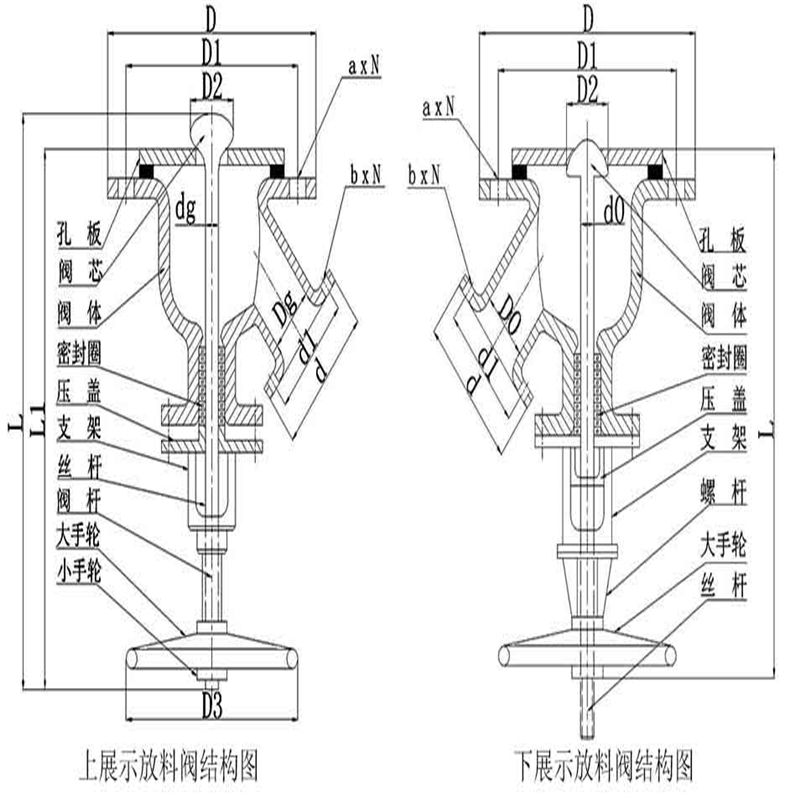

FL641H气动下展式放料阀主要外形尺寸（上展式）

主要外形尺寸（下展式）

本实用新型公开了一种气动下展式放料阀，包括阀体、阀杆和阀座，阀体包括进料口、倾斜设置的出料口，以及通道，在进料口对应的下端设有与阀体旋接的阀杆，阀杆位于通道内，在阀杆顶部设有阀芯，在阀座上连接有阀圈，阀杆向上顶紧阀芯与阀座由阀圈密封,阀杆与阀芯一体成型，阀芯的端面具有弧形面，阀芯的两侧具有密封斜面一，阀杆的横截面小于阀芯的横截面，通道接近阀座一端的内壁上设有具有弹性的密封环，密封环的内环壁上具有导向斜面和密封斜面二，阀芯沿着密封环上的导向斜面穿设过密封环后，其弧形面与阀座上的阀圈相抵触，其密封斜面一与密封环上的密封斜面二相抵触密封。改进后，提升了阀门的密封性能，使其不易发生泄漏的情况。

FL641H气动下展式放料阀使用说明：
①放料阀安装前，应取下出口端封头，检查阀内腔及阀瓣、阀座和阀杆等内件是否有污物附着，擦洗阀瓣和阀座两密封面；

    ②按设计的连接方式将放料阀固定在管路上，固接时不应使阀体承受较大的拉、压、弯曲或扭曲应力；

    ③放料阀操作即是开启和关闭，对手动放料阀，手轮上标出启闭方向指示箭头和文字，在阀上同时设置开度指示器，顺时针方向旋转手轮，放料阀关闭，逆时针方向旋转手轮，则放料阀开启，开度指示器可指明放料阀的启闭状态；

    ④关闭时应用力关紧，以防止内漏，不允许在阀内带压状态下更换填料，但可适当压缩填料；

    ⑤开启初和关闭终时所需启闭力矩较大，启闭放料阀时只允许一个人双手握住手轮边缘用力旋转手轮，绝不允许使用杠杆或其它工具增大启闭力矩，以防止损坏手轮、阀杆或阀杆螺母等零部件；

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
