ZZYP自力式单座调节阀 产品说明

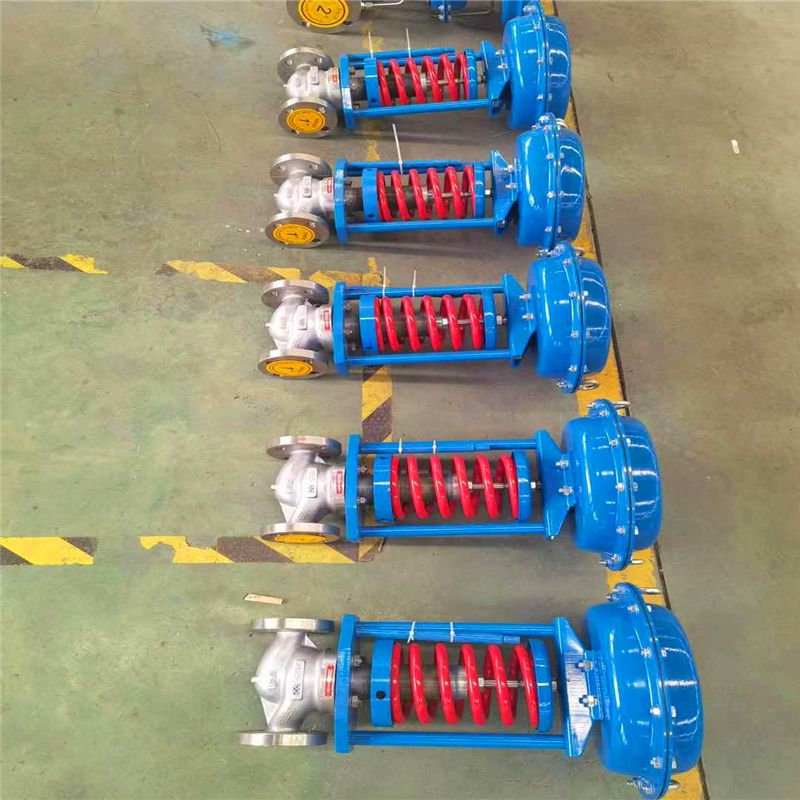

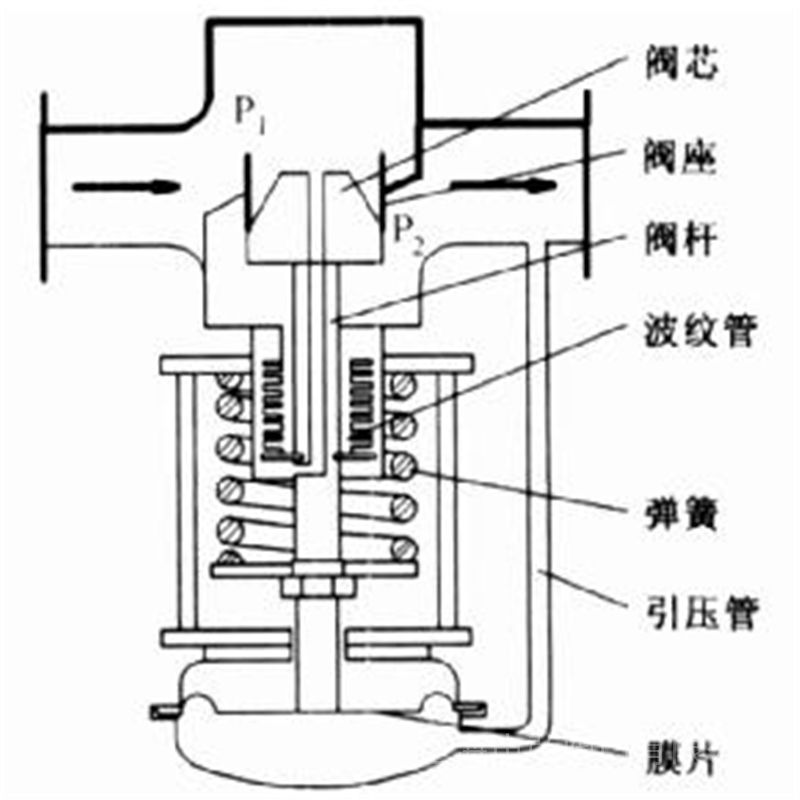

单座自力式调节阀，属于阀门。其包括阀体和执行机构，阀体和执行机构之间连接设置阀芯和阀杆，阀芯与固定设置在阀体内的阀座配合设置，阀杆上套接设置波纹管，阀杆外套接设置阀盖，阀盖上固定设置调节盘，调节盘弹性连接设置在阀杆上的弹簧座，阀杆的上端连接推杆，推杆与执行机构连接，阀杆中部螺纹连接上锁紧螺母，上锁紧螺母下端固定设置波纹管固定座，波纹管固定座下端固定设置波纹管，波纹管下端与固定在阀体上的挡圈配合，阀杆下端设有内凹的阀芯安装位，阀芯安装位中固定设置阀芯，阀芯下端通过设置的下锁紧螺母锁紧。采用上述结构后，只需通过锁紧螺母单独更换波纹管或阀芯部件即可，降低维修难度，降低使用成本。本实用新型属于阀门，具体涉及一种便于维修的单座自力式调节阀。

【背景技术】

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。压力设定值在运行期间可连续设定。采用压力平衡机构，使调节阀反应灵敏、控制精确。目前，自力式压力调节阀中的波纹管、阀杆和阀芯都是都是固定死的，如果其中的任一部分受损，就需要将整个阀拆开，并将阀芯部件整体进行更换，维修更换极为不方便，更换成本高。

实用新型内容

针对现有技术存在的问题，本实用新型的目的在于设计提供一种便于维修的单座自力式调节阀的技术方案。是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。自力式套筒调节阀zui大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。自力式压力调节阀采用快开流量特征，动作灵敏，密封性能好，因而广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压（用于阀后压力调节），或泄压、稳压（用于阀前压力调节）的自动控制。

自力式调节阀从阀体结构分类有：ZZYP/Y230自力式单座压力调节阀、；ZZYN自力式双座调节阀；ZZYM自力式套筒调节阀。ZZY型自力式压力调节阀因简单方便，维护量小，特别是在现场能适用在无电无气的场合，因此在蒸汽减压的系统中得到了广泛的应用，见以下特点：

1 、压力设定点可在压力调节范围内现场调节；

2 、阀体部分与执行机构采用模块化设计，可根据现场要求变化更改执行机构或弹簧，实现压力调节范围在一定范围内快速更换；

3 、一般采用波纹管作为压力平衡元件，阀前、后压力变化不影响阀芯的受力情况，大大加快阀门的响应速度，从而提高阀门的调节精度；

4 、采用了自平衡型双密封面阀芯作为节流件，介质应清洁无颗粒状杂质，适用于压降较大，阀门口径不大，泄漏量要求不高的场合；

5 、采用了自平衡型双密封面双座阀芯作为节流元件，适用于阀门口径较大的场合；

6 、膜片式执行机构采用橡胶膜片作为压力检测元件，刚度小,灵敏度高，反应迅速，调节精度高，适用于控制压力≤0.6MPa；

7 、活塞式执行机构采用气缸活塞作为压力检测元件，适用于控制压力较高的场合，压力设定值≥ 0.6MPa；

8 、波纹管执行机构采用波纹管作为压力检测元件，适用于高温等较恶劣工况的场合。

所述的一种便于维修的单座自力式调节阀，包括阀体和执行机构，阀体和执行机构之间连接设置阀芯和阀杆，所述的阀芯与固定设置在阀体内的阀座配合设置，所述的阀杆上套接设置波纹管，所述的阀杆外套接设置阀盖，所述的阀盖上固定设置调节盘，所述的调节盘弹性连接设置在阀杆上的弹簧座，所述的阀杆的上端连接推杆，所述的推杆与执行机构连接，其特征在于所述的阀杆中部螺纹连接上锁紧螺母，所述的上锁紧螺母下端固定设置波纹管固定座，所述的波纹管固定座下端固定设置波纹管，所述的波纹管下端与固定在阀体上的挡圈配合，所述的阀杆下端设有内凹的阀芯安装位，所述的阀芯安装位中固定设置阀芯，所述的阀芯下端通过设置的下锁紧螺母锁紧。

自式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

ZZYP自力式单座调节阀产品特点

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

压力分段范围细且互相交叉，调节精度高。

压力设定值在运行期间可连续设定。

对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

橡胶膜片式检测，执行机构测精度高、动作灵敏。

采用压力平衡机构，使调节阀反应灵敏、控制精确。

零件材料

阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti 阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

膜盖：A3、A3钢涂四氟乙烯不锈钢

填料：丁腈、乙炳、氟、耐油橡胶

ZZYP自力式单座调节阀规格参数

公称通径DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程（mm）		8		10				14	20			25		40				50		60		70
公称压力PN(Mpa)		1.6、4.0、6.4
压力调节范围（MP a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快开
调节精度（％）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）
	软密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
减压比	*大	10
	*小	1.25

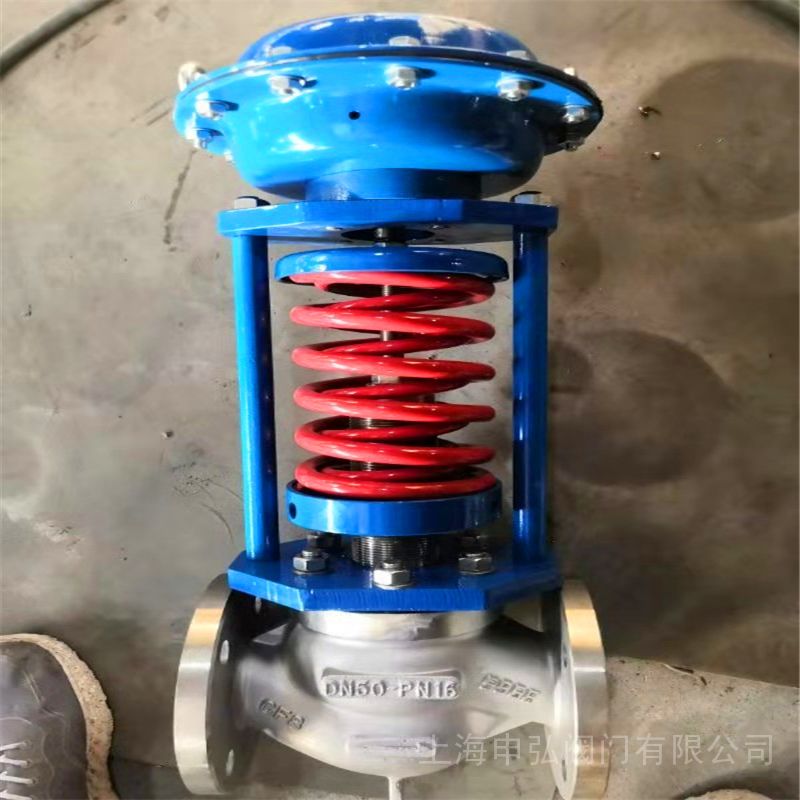

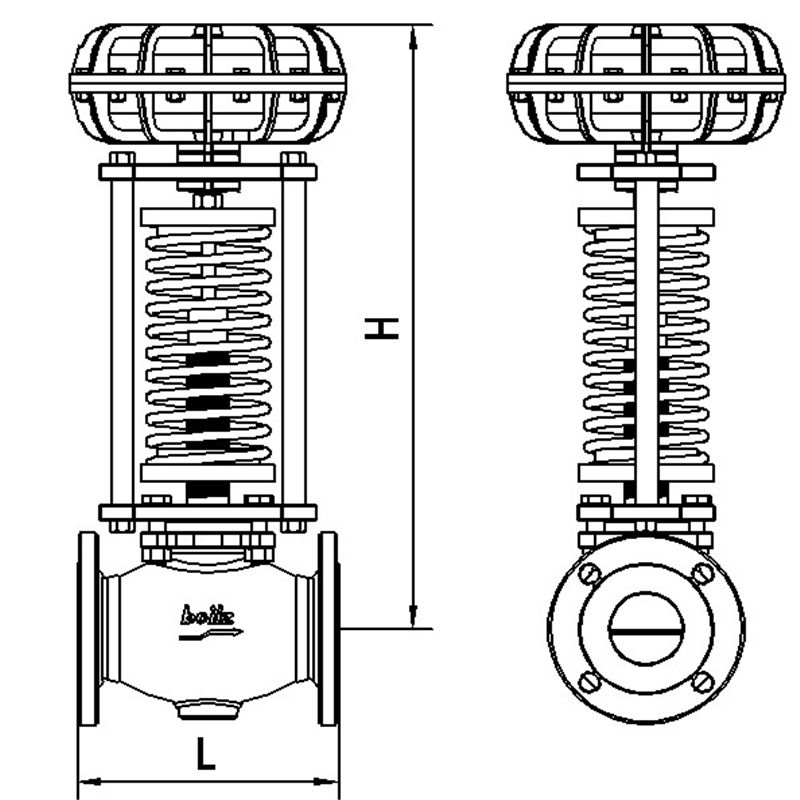

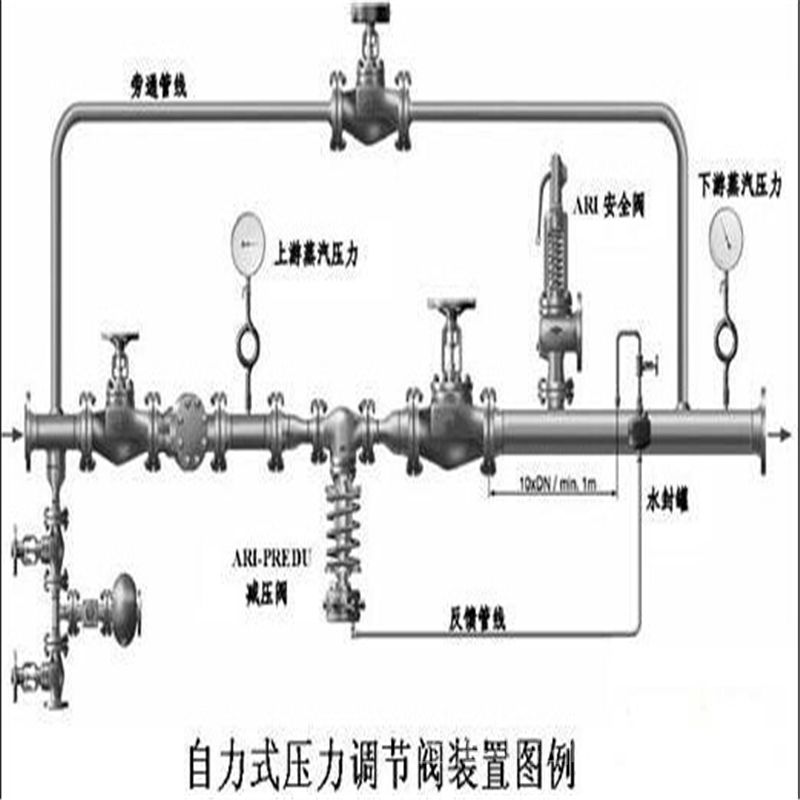

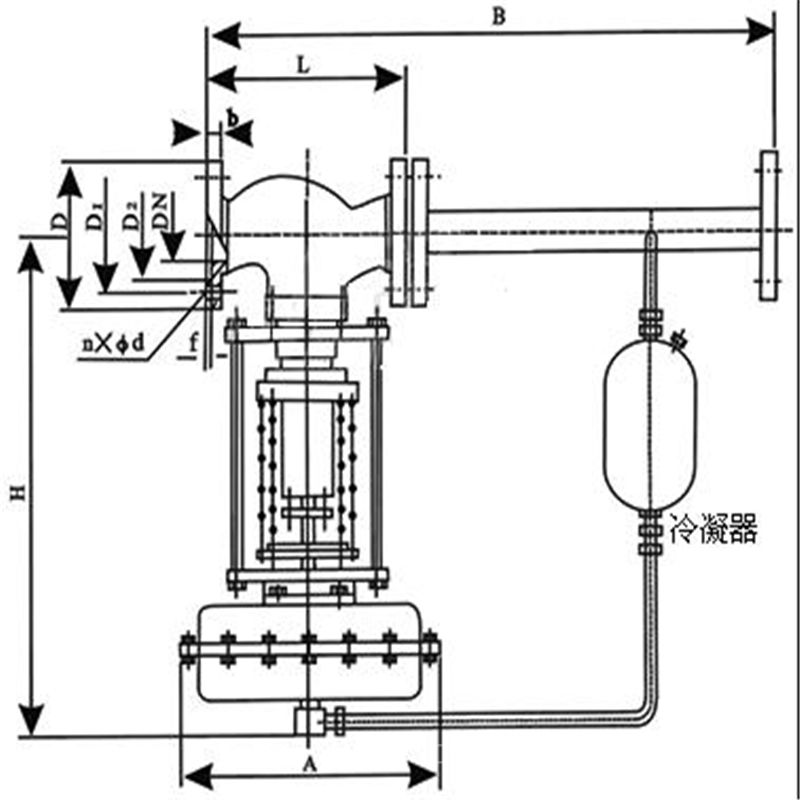

ZZYP自力式单座调节阀外形尺寸及重量

公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围kpa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头累纹			M16×1.5

连接尺寸及标准

法兰标准：铸法法按BG9113-88、JB/79-94
法兰密封面型式：PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口：内螺纹M16×1.5
※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。

所述的一种便于维修的单座自力式调节阀，其特征在于所述的阀芯由*阀芯体、第二阀芯体和第三阀芯体构成。

所述的一种便于维修的单座自力式调节阀，其特征在于所述的阀体的出介质端与执行机构上端之间设有导压管。

上述的一种便于维修的单座自力式调节阀，结构简单，设计合理，波纹管固定设置在波纹管固定座上，波纹管固定座通过上锁紧螺母与阀杆固定；阀芯设置于阀芯安装位中，通过下锁紧螺母锁紧；阀芯由*阀芯体、第二阀芯体和第三阀芯体构成。采用上述结构后，波纹管或阀芯部件损坏后，只需通过锁紧螺母单独更换波纹管或阀芯部件即可，降低维修难度，降低使用成本。
