    ZZDQ指挥器操作型自力式衬氟调节阀申弘

    产品型号: ZZDQ
    品  牌: 申弘
    • ≧1 台
      ¥3500.00
    所 在 地: 上海闵行区
    更新日期: 2025-04-24
    详细信息

    ZZDQ带指挥器操作型自力式压力调节阀 产品说明

    本实用新型涉及一种带指挥器的自力式压力调节阀。传统的自力式压力调节阀需要手动或机械控制,其控制压力波动幅度的能力小,阀后压力不恒定,由于投入人力或机械,在调节阀的控制方面不能做到节约能源。

    上述的目的通过以下的技术方案实现:

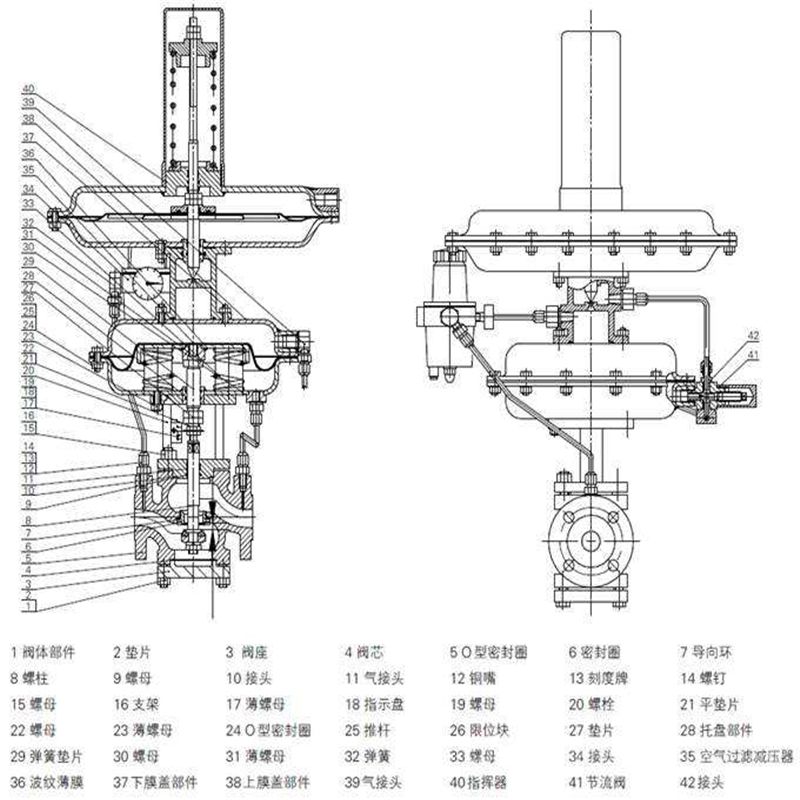

    一种带指挥器的自力式压力调节阀,其组成包括:主阀,所述的主阀内的主阀芯与阀杆连接,所述的阀杆与推杆连接,所述的推杆与主阀薄膜执行检测机构连接,所述的主阀薄膜执行检测机构与指挥器薄膜执行检测机构通过连接段连接,接管A将所述的主阀左侧的腔体与所述的连接段连通,接管B将所述的主阀薄膜执行检测机构与所述的连接段连通,接管C将所述的主阀右侧的腔体与所述的主阀薄膜执行检测机构连通,所述的指挥器薄膜执行检测机构上安装有指挥器,所述的指挥器的指挥器阀芯深入到所述的连接段内控制所述的接管A和所述的接管B端口的开闭,所述的接管A的端口高于所述的接管B的端口,所述的接管A上安装有减压阀,所述的接管B上安装有节流阀。

    ZZDQ带指挥器操作型自力式压力调节阀有益效果:

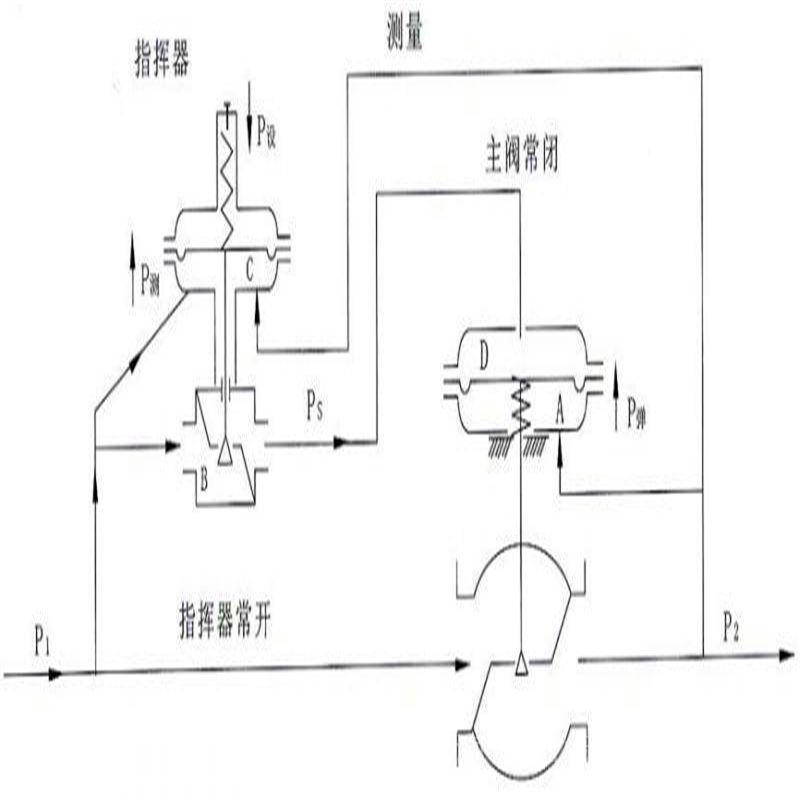

    1.本实用新型无需外加能源,利用被调介质本身压力变化而实现自动调节,使阀后压力恒定,整机具有动作灵敏,控制压力波动小,节约能源等特点。本实用新型属于自力式阀门系列,利用介质自身的压力来控制阀门开关,采用先导式结构,有两个薄膜执行机构(指挥器检测机构和主阀检测机构各一个),阀后压力不直接控制主阀芯,而是指挥器执行机构控制阀门主阀的开和关。

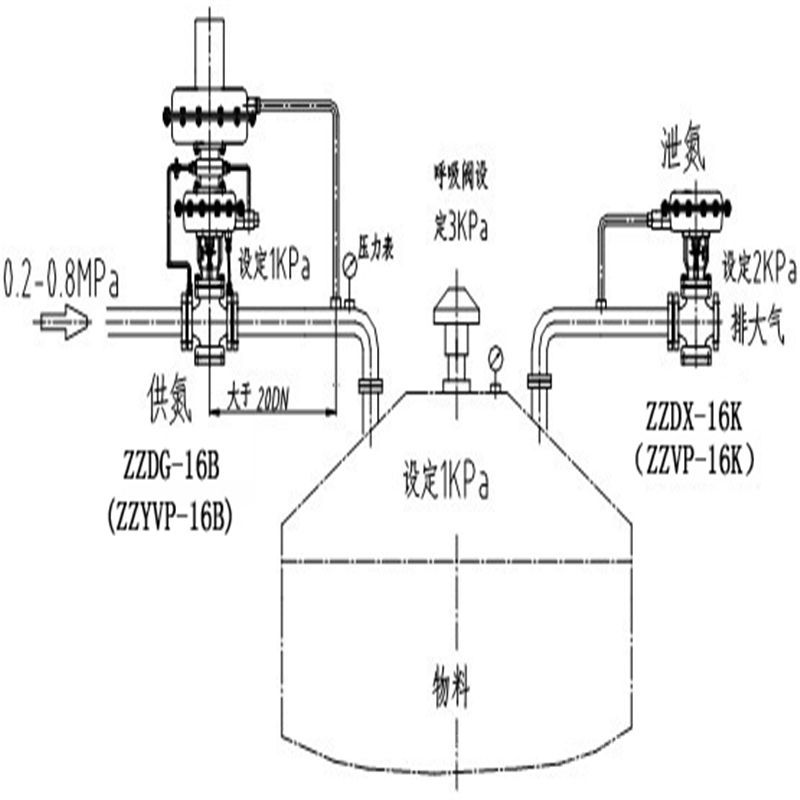

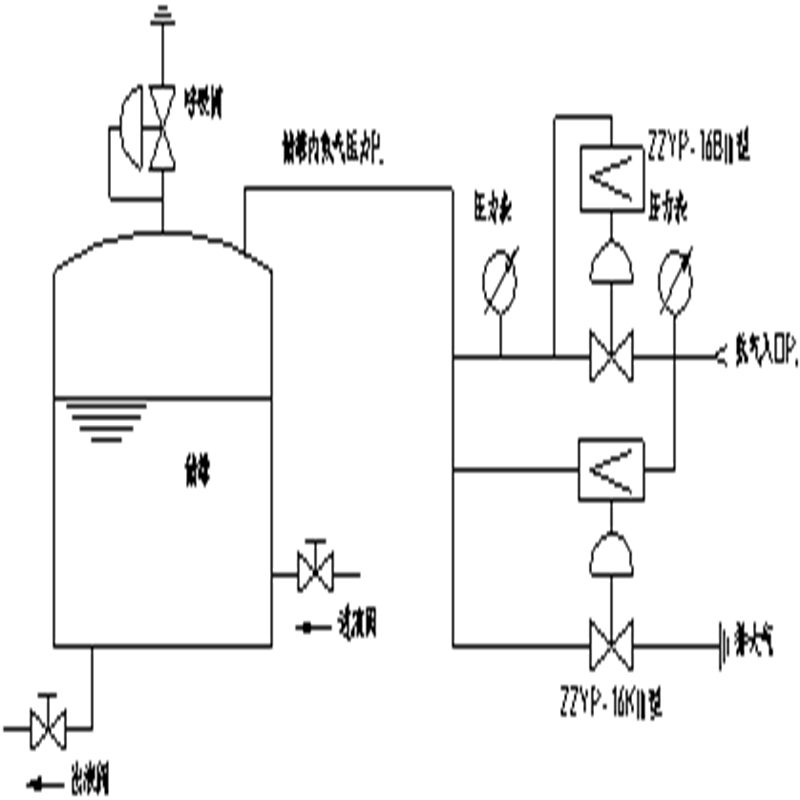

    本实用新型采用动力源与信号点分开检测的方法,外加可调节流装置,使整台阀门的调节精度大大提高,减压比*大可达2000:1。特别适合作为氮封的供氮阀使用,具有持续供氮压力波动小,反应灵敏等特点。由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。自力式氮封阀主要用于保持容器顶部保护气体(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全。该阀压力设定在指挥器上实现,方便、快捷,压力设定值在运行中也可随意调整;控制精度高,可比一般zzy型直接操作自力式压力调节阀高一倍,适合于控制精度要求高的场合。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。符合国家标准的新一代阀门产品,ZZDQ带指挥器操作型自力式压力调节阀其特点有:

    1.无需外加驱动能源的节能型自控系统,设备费用低,适用于各种工况环境;

    2.结构简单,维护工作量小;

    3.设定点可调且范围宽,便于用户在设定范围内连续调整;

    4.执行机构敏感,极微小的压力变化即可会检测出,控制精度高;

    ZZDQ带指挥器操作型自力式压力调节阀技术参数和性能

    阀体

    公称通径 DN25、32、40、50、65、80、100mm
    公称压力 PN1.0M Pa JB/T79.1-94、79.2-94等
    法兰标准
    阀体材料 铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
    阀芯材料 硬密封 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti) 不锈钢镶嵌橡胶圈
    软密封
    阀杆材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
    流量特性 -
    使用温度

    执行器

    压力设定范围(KPa) 0.4~0.5 5~10 9~14 13~19 18~24 22~28 27~33
    36~44 42~51 49~58 56~66
    膜盖材料 A3、A4钢板涂四氟乙烯
    膜片材料 丁晴橡胶、乙炳橡胶、氟橡胶、耐油橡胶

    性能

    设定值偏差±5% 允许泄露量
    允许泄露量 标准型 IV级(符合GB/T4312-92标准)
    严密型 VI级(符合GB/T4312-92标准)

    额定流量系数、额定行程、性能

    ZZDQ带指挥器操作型自力式压力调节阀

    公称通径DN 25 32 40 50 65 80 100
    阀座通径Dn 5 6 7 8 10 12 15 20 25 32 40 50 65 120 100
    流量系数Kv 0.2 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 20 30 48 75 120 190
    额定行程L 8 10 14 20 25


    ZZDX泄氮装置

    公称通径DN 20 25 32 40 50 65 80 100
    阀座通径Dn 20 25 32 40 50 65 80 100
    流量系数Kv 6.9 11 20 30 48 75 120 190
    额定行程L 8 10 14 20 25

    供氮装置外形尺寸及重量

    公称通径DN(mm) 25 32 40 50 65 80 100
    L 160 180 200 230 290 310 350
    A 308 308 308 308 394 394 394
    H2 415 415 415 115 415 415 415
    H1 60 75 80 85 95 105 120
    H 720 730 730 750 790 840 890
    重量(kg) 32 35 40 50 90 115 280


    泄氮装置外形尺寸及重量

    公称通径DN(mm) 25 32 40 50 65 80 100
    L 160 180 200 230 290 310 350
    A 308 308 308 308 394 394 394
    H1 60 75 80 85 95 105 120
    H 380 400 420 430 550 560 570
    重量(kg) 12 13 15 17 20 28 38


    一种带指挥器的自力式压力调节阀,其组成包括:主阀,其特征是:所述的主阀内的主阀芯与阀杆连接,所述的阀杆与推杆连接,所述的推杆与主阀薄膜执行检测机构连接,所述的主阀薄膜执行检测机构与指挥器薄膜执行检测机构通过连接段连接,接管A将所述的主阀左侧的腔体与所述的连接段连通,接管B将所述的主阀薄膜执行检测机构与所述的连接段连通,接管C将所述的主阀右侧的腔体与所述的主阀薄膜执行检测机构连通,所述的指挥器薄膜执行检测机构上安装有指挥器,所述的指挥器的指挥器阀芯深入到所述的连接段内控制所述的接管A和所述的接管B端口的开闭,所述的接管A的端口高于所述的接管B的端口,所述的接管A上安装有减压阀,所述的接管B上安装有节流阀。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
