ZZDQ泄氮装置  产品说明
本实用新型公开了一种自立式泄压阀，包括阀体、阀芯、阀杆、膜盖、阀盖、调压弹簧和托盘；其特征是所述阀体和膜盖上设有聚四氟乙烯层；所述膜盖分为上膜盖和下膜盖；所述上膜盖上安装有调节管，所述调节管中通过螺纹安装有调节螺钉，调节管端部还安装有管盖；所述上膜盖和下膜盖之间安装膜片，所述膜片上安装有托盘，托盘上安装有膜片上垫片，所述膜片上垫片与调节螺钉之间安装调节弹簧。该实用新型通过在膜盖和阀体上设置聚四氟乙烯层，从而形成衬氟阀体和衬氟膜盖，可耐强酸、强碱等强腐蚀性气体或液体，防腐蚀强，从而阀的使用寿命长，安全性高且节省成本。

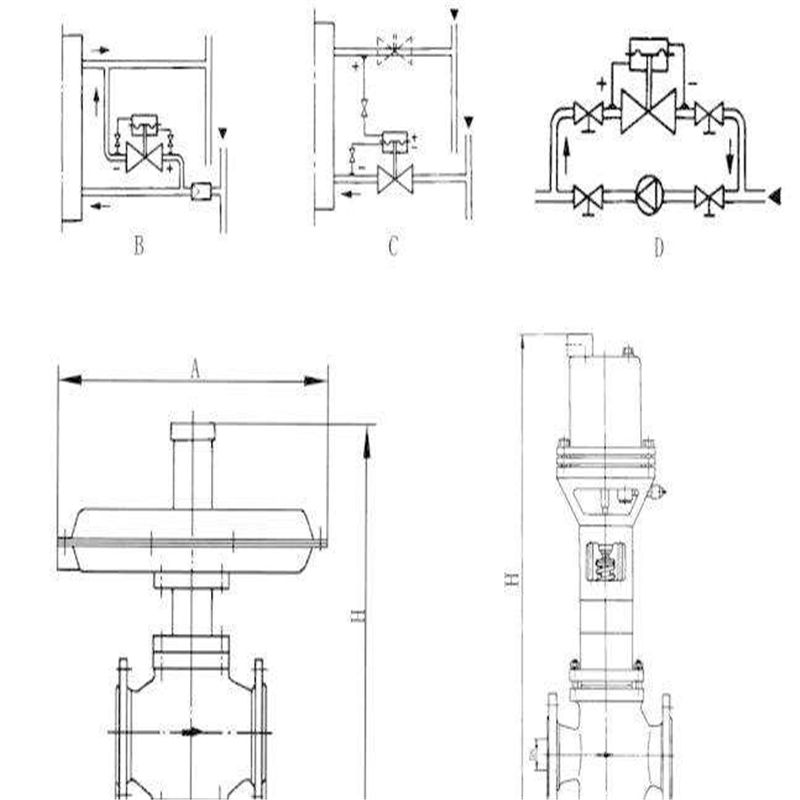

是一种不需要外加能源而能自动调节一种或两种介质压差，使压差维持在恒定值，如在工业炉气体燃烧系统中，用于控制甲、乙两种燃料混合比流量调节，达到理想的燃烧条件，节省燃料及投资，也可以作为煤气、天燃气、液化石油气、氨气、氮气、氧气等各种工业气体的减压、微压、差压的调节系统中。还可用于氢冷发电机组密封油系统，控制密封油与氢气间的压力差，以确保可靠密封。当差压阀的低压端通大气即成为微压阀

ZZDQ泄氮装置主要特点为：

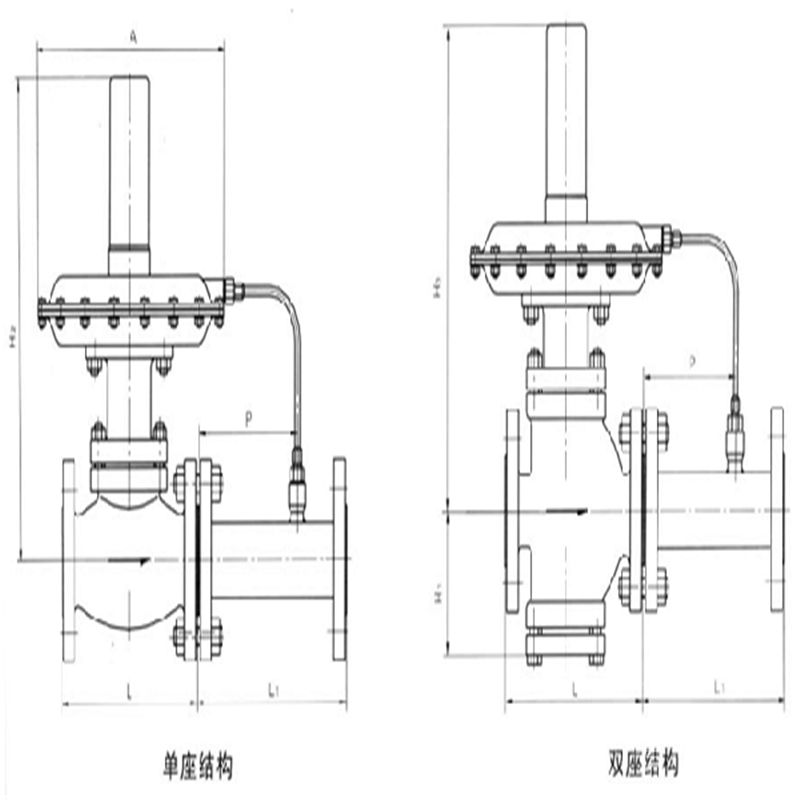

1、对单座微(差)压阀而言，若阀前压力≥100Kpa则安装ZZYP型自力式进行减压至≤100KPa，因此可用于压力特别小的场合(例如0.5KPa)。

2、执行机构元件极为灵敏，极微小的压力变化会感测出来。

3、压力调节极为方便，无需停止生产即可进行设定值调整。

ZZDQ泄氮装置技术参数及性能指标

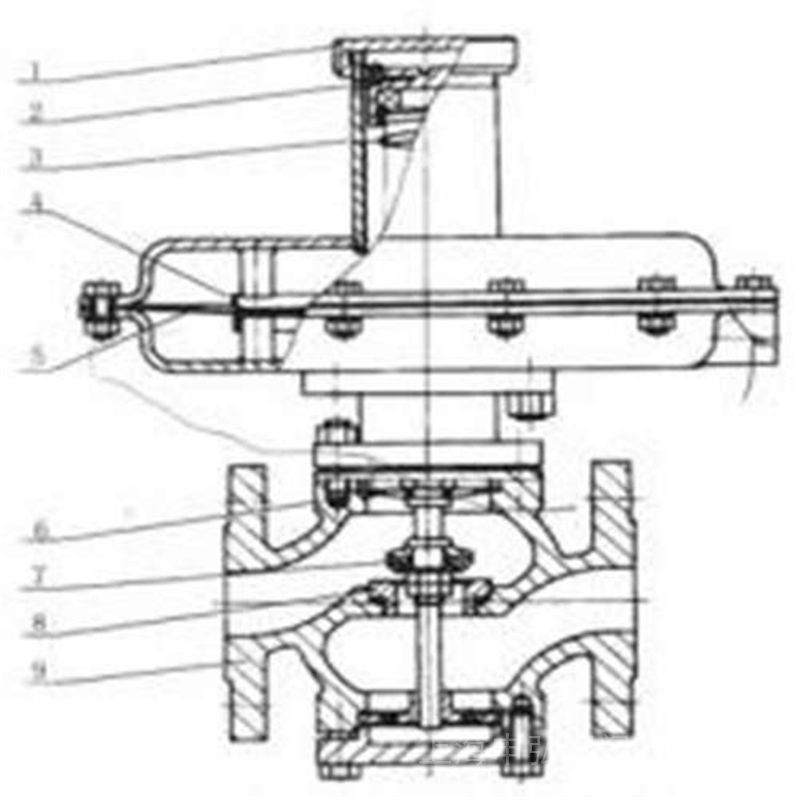

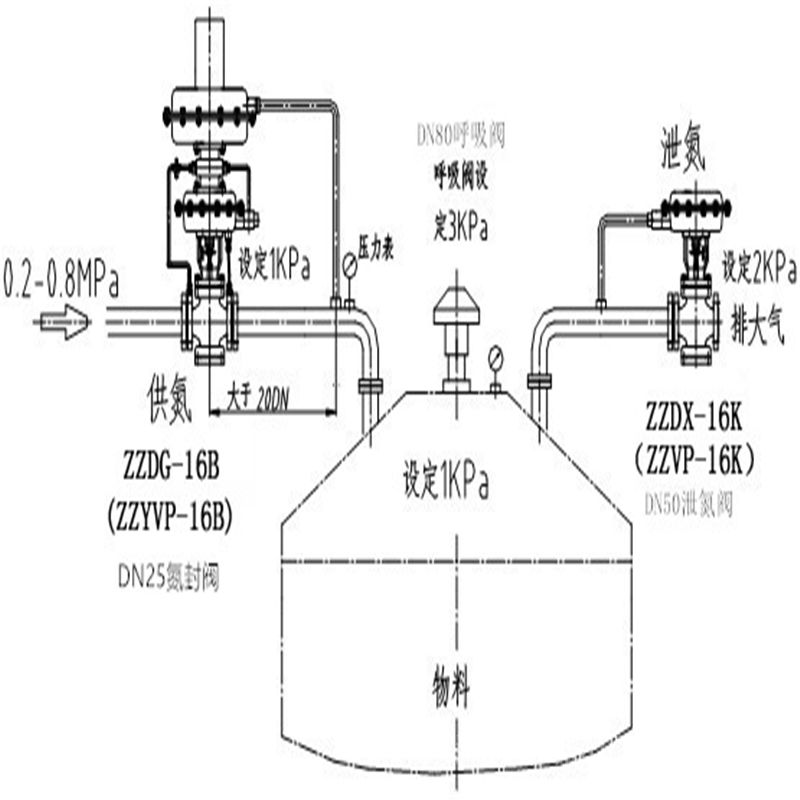

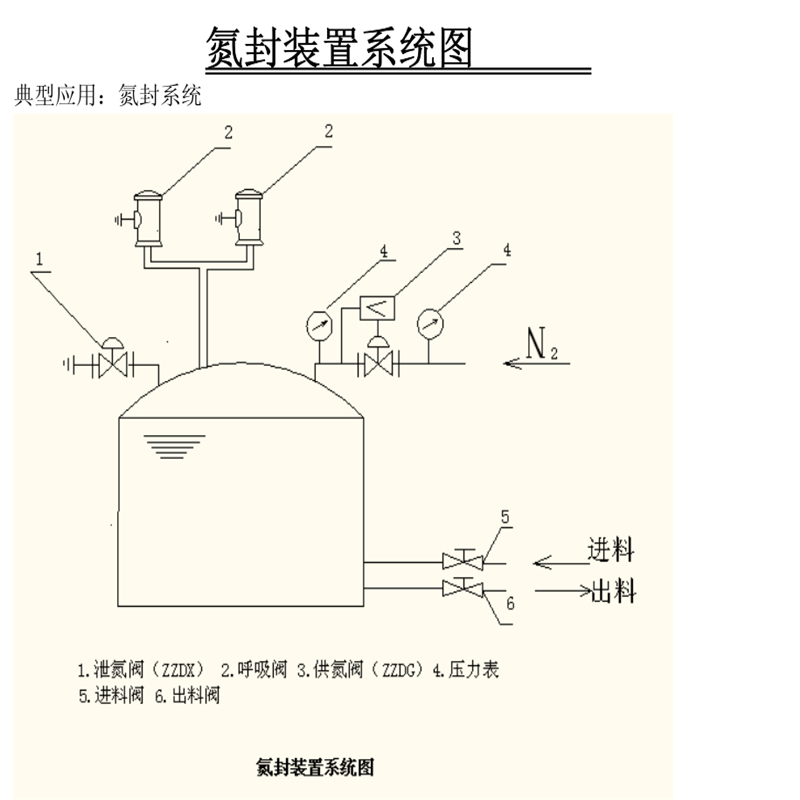

本实用新型的有益效果：该微压调节阀结构简单，安装使用方便，通过多层密封设置提高了调节阀的密封性能，并且通过独特的套筒和执行机构设计，使得微压调节阀的调节灵敏度显著提升，提高了调节阀的使用寿命和使用效果。该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高*于泄氮装置压力设定点时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。

该微压调节阀的工作情况基本下：当流质由阀体的进口向出口流动时，会对阀芯提供一种向上的推力，使得阀芯和阀杆向上位移，而弹簧对于位移机构有向下的预定推力，当阀芯和阀杆向上位移时，位移机构也会向上移动压缩弹簧，使得弹簧对于位移机构的向下推力逐渐增大，直至流质向上的推力等于弹簧向下的推力加上结构质量；

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
