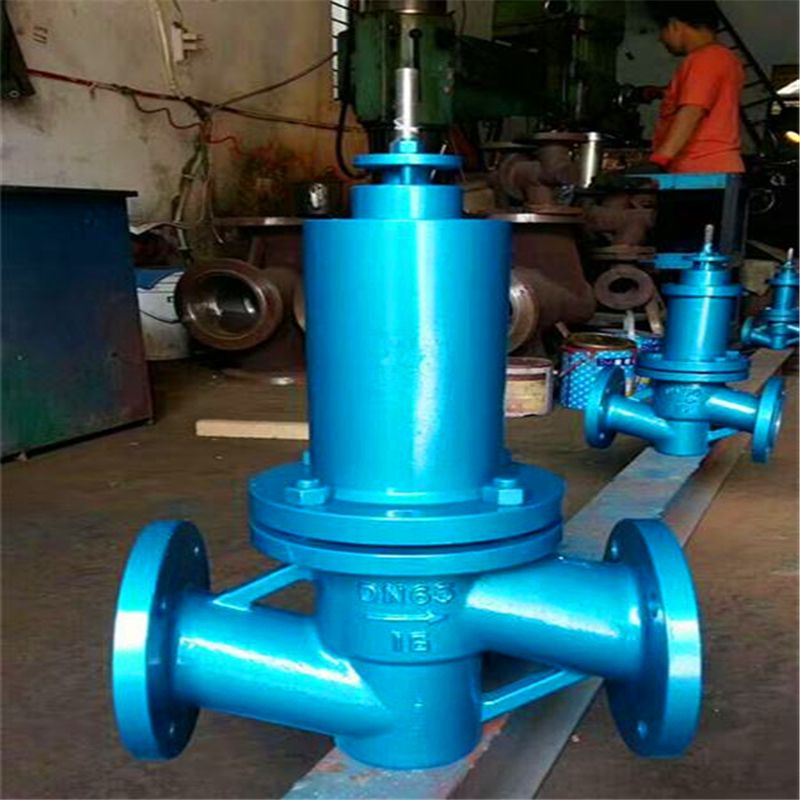

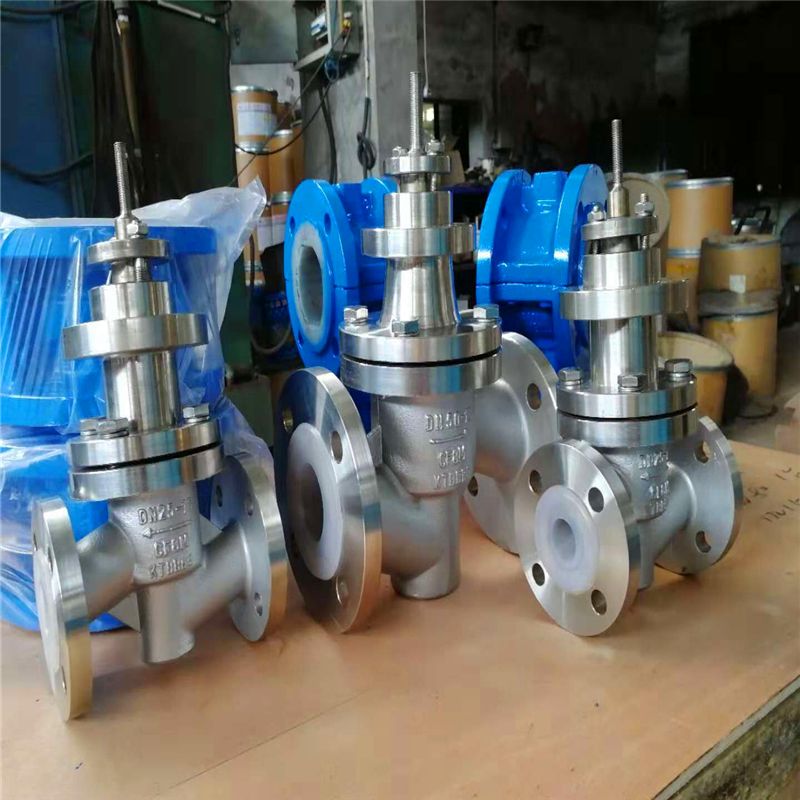

ZJHP波纹管密封衬四氟调节阀  产品说明

本实用新型将波纹管与阀芯设置成一体结构，提高了波纹管与阀芯的密封性能，克服了现有技术中阀芯与波纹管螺纹连接处螺纹松动导致介质渗漏到阀杆，导致对阀杆密封无效的问题。本实用新型的波纹管的轴向弯折部位的管壁厚度大于径向弯折部位的管壁厚度，从而使波纹管具有更强的耐磨性能，以提高波纹管的使用寿命。本实用新型在阀体内包衬有由聚全氟乙丙烯材料制作的内衬防腐层，聚全氟乙丙烯材料，聚全氟乙丙烯是聚四氟乙烯和聚六氟丙烯的共聚物，是聚四氟乙烯的改性材料，其具有更改的耐热性能，弥补了聚四氟乙烯高温加热困难的不足，又具有良好的耐化学腐蚀性能；便于内衬防腐层的加工制作，同时由于聚全氟乙丙烯材料具有耐酸耐碱，防止有毒、有害气体或液体等特性，使介质不直接接触金属材料制作的阀体，从而提高阀体的使用寿命。

本实用新型通过设置在阀杆上的凹槽以及连接套内的凸筋，能够防止连接套在阀体上转动，使连接套与阀体的连接更加可靠。本实用新型在阀杆与连接套密封设置有若干个设置有开口的密封垫圈，并且密封垫圈的开口朝向所述阀门组件方向设置，从而在连接套位置起到了密封作用，能够防止渗透到阀杆介质溢出，当有介质泄漏时，能够通过其开口将带有一定压力的介质反射回去，从而使介质不通过阀杆溢出。密封垫圈与波纹管对阀杆构成了双重密封作用，因此，本实用新型的密封效果更好。

  衬氟调节阀是一种内衬四氟材料的单座调节阀，该阀接触介质部位采用高压注塑工艺，衬有能耐强腐蚀介质如：盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46, 广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。

ZJHP波纹管密封衬四氟调节阀特点

 1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。

 2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。

 3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。

 4、配用HA执行机构，输出力大、结构紧凑。

一体式衬氟塑调节阀，包括阀门组件、连接套、执行机构，其特征在于，所述阀门组件包括由聚四氟乙烯材料制作的阀芯以及由金属材料制作的阀体和阀杆，位于所述阀体内的阀杆套接有采用聚四氟乙烯材料制作的与所述阀芯一体成型设置的波纹管，所述波纹管的轴向弯折部位的管壁厚度大于径向弯折部位的管壁厚度，所述阀杆与阀芯螺纹连接，所述阀体的内腔设置有若干个燕尾槽，所述阀体的内腔及燕尾槽包衬有采用聚全氟乙丙烯材料制作的内衬防腐层，所述连接套穿过所述阀杆通过螺栓固定设置在所述阀体上，所述阀杆的轴向方向设置有凹槽，所述连接套的内壁设置有与所述凹槽相匹配的凸筋；所述执行机构穿过所述连接套通过螺栓固定连接所述阀杆，所述阀杆与连接套上部密封设置有若干个设置有开口的密封垫圈，所述密封垫圈的开口朝向所述阀门组件方向设置。

ZJHP波纹管密封衬四氟调节阀主要技术参数

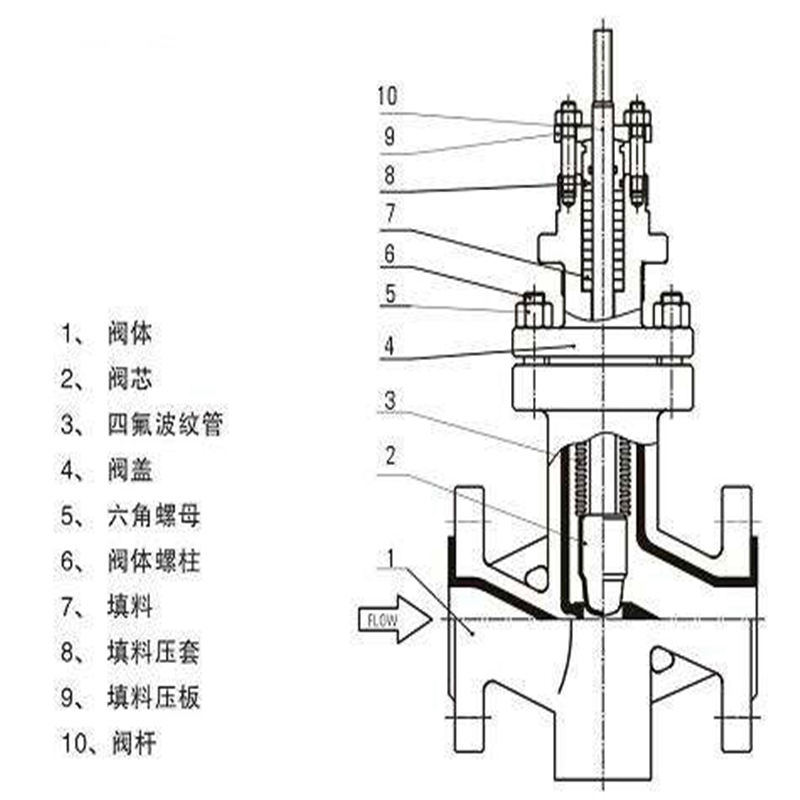

ZJHP波纹管密封衬四氟调节阀主要零件材料

ZJHP波纹管密封衬四氟调节阀主要性能指标

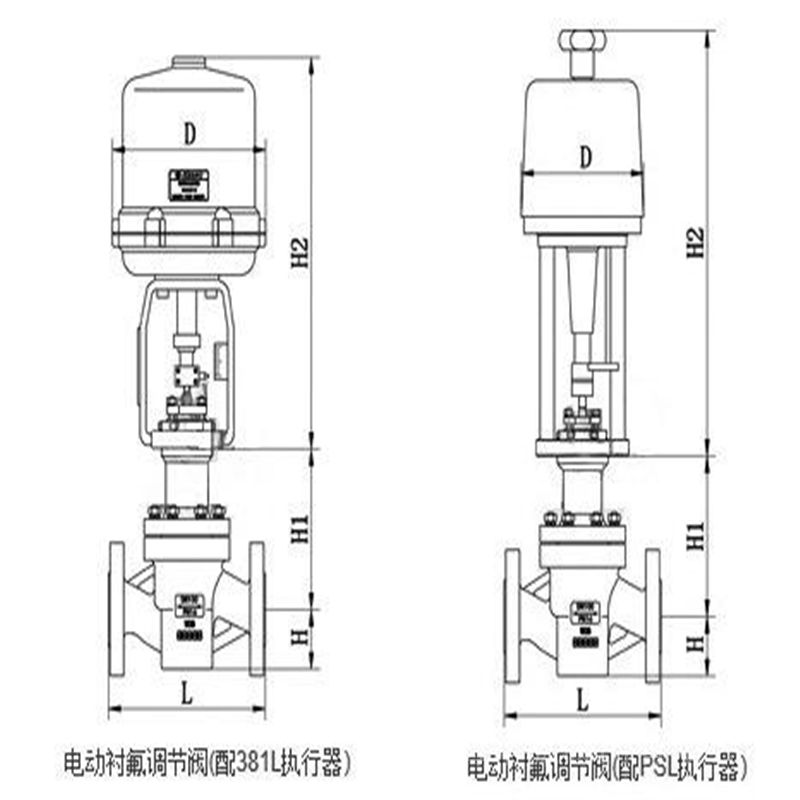

ZJHP波纹管密封衬四氟调节阀安装连接尺寸

本实用新型公开了一种一体式衬氟塑调节阀，包括阀门组件、连接套、执行机构，阀门组件包括由聚四氟乙烯材料制作的阀芯以及由金属材料制作的阀体和阀杆，与阀芯一体成型有波纹管，所述波纹管的轴向弯折部位的管壁厚度大于径向弯折部位的管壁厚度，阀杆与阀芯螺纹连接，所述阀体的内腔及燕尾槽包衬有采用聚全氟乙丙烯材料制作的内衬防腐层；所述连接套固定设置在所述阀体上，所述执行机构穿过所述连接套通过螺栓固定连接所述阀杆，所述阀杆与连接套上部密封设置有若干个设置有开口的密封垫圈，所述密封垫圈的开口朝向所述阀门组件方向设置。本实用新型具有防腐性能、密封性能较好，能够提高调节阀的使用寿命。

安装在酸碱等腐蚀性介质管道上的衬氟阀门更换填料时应做好隔离措施，泄压放料后方可进行检修工作，严禁带压冒险作业。衬氟调节阀在使用时若作为调节流量用，应选用调节阀，使用其他阀会使密封面过早损坏。衬氟阀与衬氟管道连接时法兰处一般不加垫片。如阀体中法兰处渗漏，可均匀地拧紧中法兰螺母来消除渗漏。

主要安装在溶出罐不凝气排放管道蒸汽管道、高压水管道及酸气吸收系统中。在高压水管道、酸气吸收等低温系统下使用效果较好。在溶出罐本体上的安全门、蒸汽门、排气门、止回阀的故障率较高，主要现象为阀体腐蚀穿孔、盘根漏料及关闭不严内漏，除了产品质量原因外，主要是在高温蒸汽和酸性料浆、气体冲刷下损坏的。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
