ZMQF气动三通切断阀 产品说明
本实用新型涉及一种切断阀，特别是涉及一种适于常温状态介质易凝固结晶、且需控制二路介质分流或合流管路系统的气动三通切断阀。采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

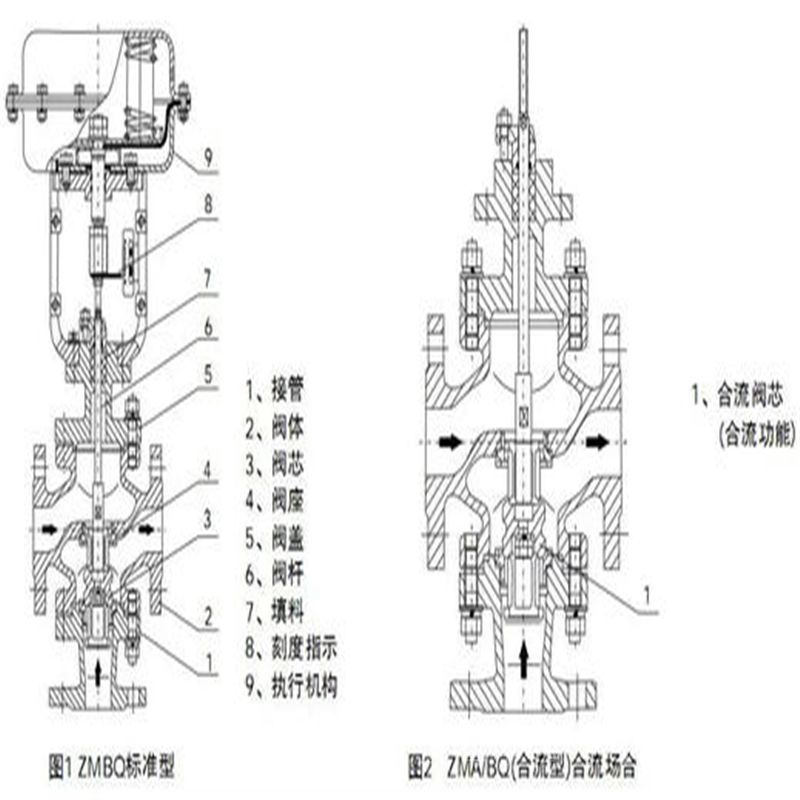

ZMQF气动三通切断阀产品特点

切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。

阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。

阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。

平衡型阀内件，提高了切断阀的许用压差。

波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。

活塞式执行机构，操作力大，使用压差大。

ZMQF气动三通切断阀背景技术：

三通切断阀是一种用于将一路流体分成二路(分流)、或将二路流体合成一路(合流)或开通其中一路同时关闭另一路，应用十分广泛的工业阀门。但现有技术的三通切断阀一般只适用于常规性质介质、工作温度-40 +400°C，且密封性要求不是很严格的使用工况。因熔点非常高的介质，在常温状态非常容易凝固结晶，在工业生产过程中不利于流动输送，必须对输送管道及控制阀门利用热媒进行加热保温，以利于介质在工艺要求的工况温度状态顺利流动，保证生产工艺正常。

发明内容本实用新型的目的是提供一种适用于高温工况(4000C )、密封性要求较高、可安装于热媒箱之中使用的气动三通切断阀。本实用新型的技术解决方案是一种气动三通切断阀，

​ZMQF气动三通切断阀规格与技术参数

1)本产品性能指标贯彻GB/T4213-92；
2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3)表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.

五、ZMQF气动三通切断阀外形尺寸及重量

六、ZMQF气动三通切断阀 执行标准

·法兰标准：铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
·结构长度：GB12221-89。
·执行机构气信号接口：内螺纹M10X1
·阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准。

摘要本实用新型涉及一种气动三通切断阀，包括副阀体、下阀座、阀芯、上阀座、阀体、连接管、定位销、阀杆、阀盖、注油口堵塞、支架、气动活塞式执行机构、手轮机构、夹块、填料压盖、填料组、隔套、连接板及联接件，阀体与阀盖之间装有连接管，连接管上端的连接板用于将阀门下半部分安装于热媒箱内，阀盖外圆周带有散热片，两组填料之间加装隔套，并开有润滑注油口，上下阀座及阀芯的锥形密封面堆焊硬质合金，配用带手轮机构的双作用式气动活塞式执行机构，具有耐高温、动作速度快、切断严密、可安装于热媒箱之中使用等优点，特别适用于介质易凝固结晶、需加热保温以保证流通顺畅，且需控制二路介质分流或合流的管路系统。
