ZAZP电动流量调节阀 产品说明
电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动小流量调节阀是专门针对小流量调节而开发的小口径调节阀。电动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。电动小流量调节阀适用于液体、蒸汽等 介质的主流量调节场合。

 ZAZP电动流量调节阀特点

·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。

·可调范围大，固有可调比为50，流量特性有直线和等百分比。

·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好。套筒互换性强，使用压差大。

·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。

·伺服放大器采用深度动态负反馈。可提高自动调节精度。

·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。

·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

·波纹管密封型调节阀对移动的阀杆形成完全的密封，杜绝流体外漏。

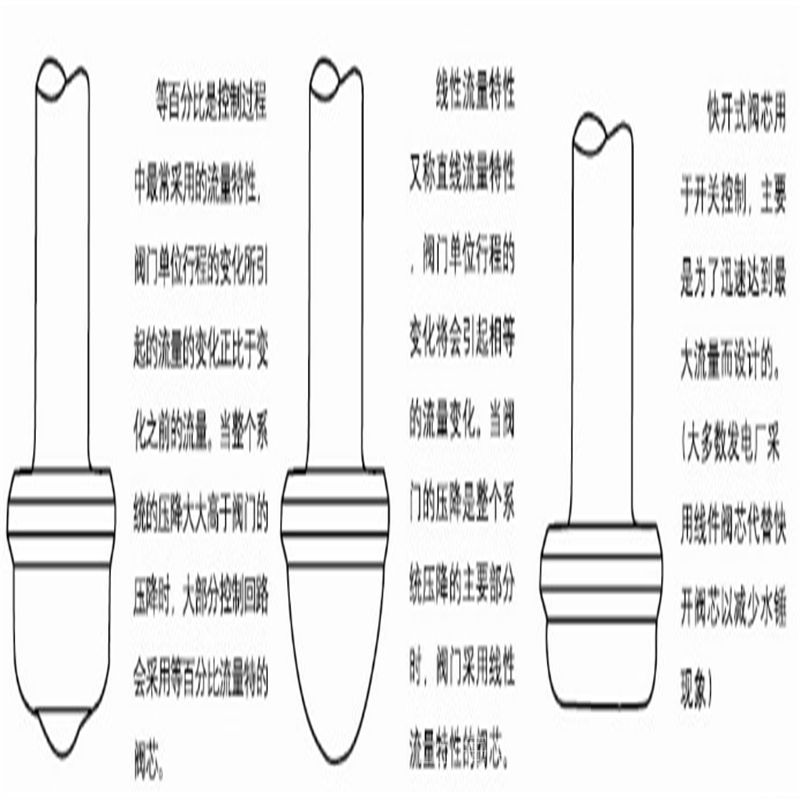

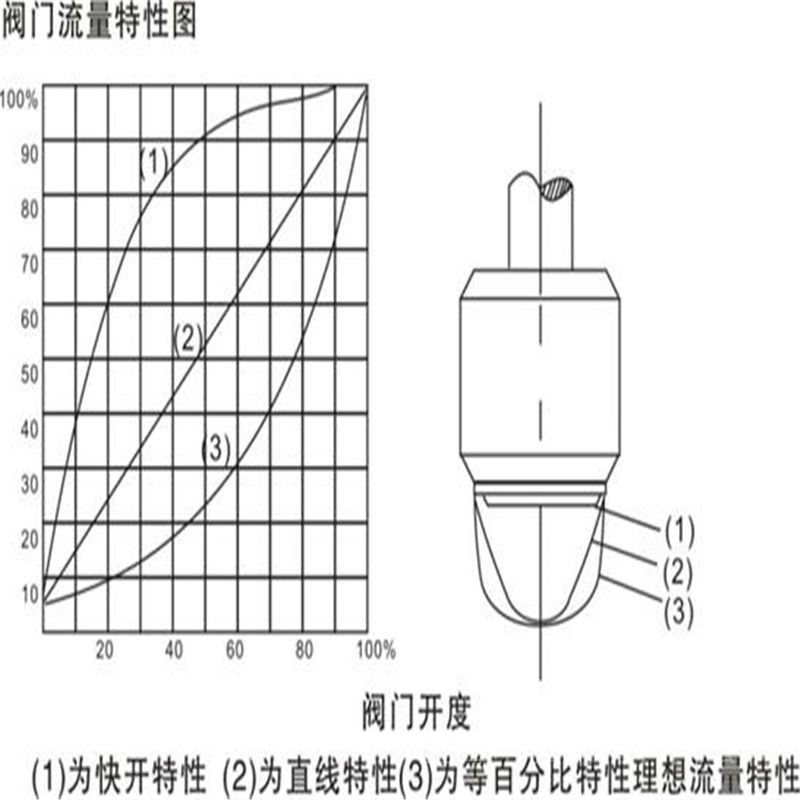

ZAZP电动流量调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种：

（1）等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。

（2）线性特性（线性）线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

（3）电动调节阀抛物线特性流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。从上述三种特性的分析可以看出，就电动调节阀调节性能上讲，以等百分比特性为*优，其调节稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。

ZAZP电动流量调节阀主要技术参数

● 阀体

● 阀内件

● 执行机构

■ 主要零件材料及结构图

■ ZAZP电动流量调节阀主要性能指标

■ ZAZP电动流量调节阀额定流量系数Kv、允许压差

■ ZAZP电动流量调节阀主要外形及连接尺寸

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。

电动流量调节阀采用自反馈系统，工作原理是通过流量计(4)采集被调介质流量的实时变化，经智能PID调节器转换DC4-20mA的标准控制信号来控制气动薄膜调节阀(1) 的开启度，实行自动PID调节和控制，改变被调介质流量，使被控工艺参数保持在给定值。电动流量调节阀配用不同的执行机构可分为普通型和电子型两种，调节器及流量计品种也很多，可根据工况而定。

接受信号为0～10mA.DC或4～20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种。前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
