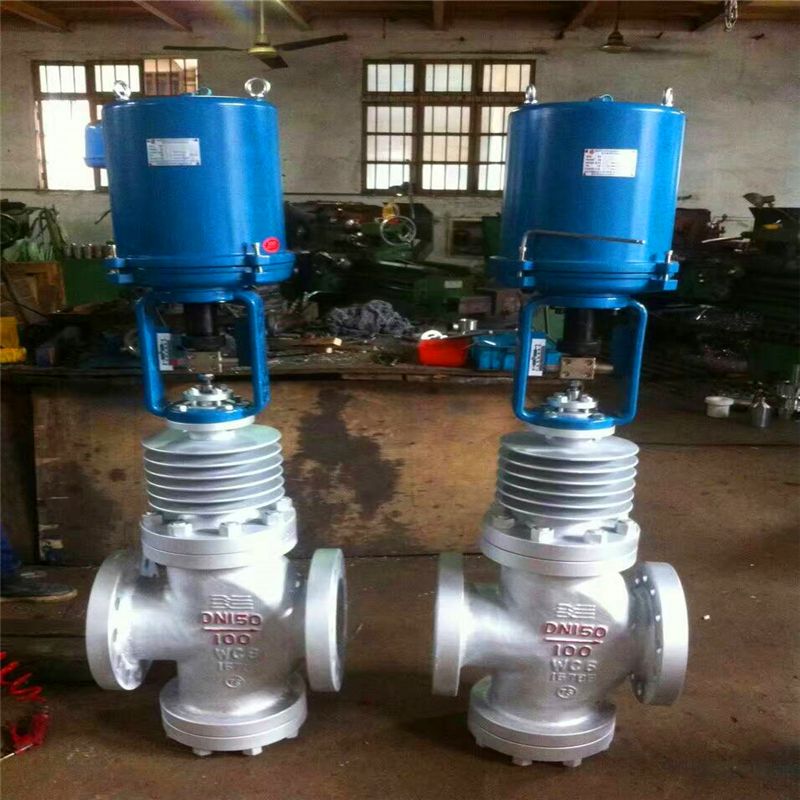

ZAZN电动双座调节阀 产品说明
本实用新型公开了电动调节阀，包括法兰盘、突缘盘和阀体，所述法兰盘的底部通过螺栓螺纹连接有突缘盘，且突缘盘的底部焊接有阀体，所述阀体的正上方设置有控制箱，所述控制箱的底部螺纹连接有支撑架，所述支撑架的底部与法兰盘的上表面螺纹连接。
本实用新型中，首先，用于控制箱与阀体之间的法兰盘上设有可先固定其方位的连接组件，在安装时，无需工人自行固定控制箱，只需将上法兰盘插入下法兰盘即可固定，操作简单便捷且节省人力，其次，由于法兰盘已经被固定住，即使螺栓在使用过程中松动，法兰盘也不会松动，密封性强且安全性能高，*后，由于阀体两端设置有滤网，能保证液体的纯度，且滤网方便拆卸与安装。

电动双座调节阀，由3810L系列(或PSL系列)直行程电子式电动执行器和直通双调节阀体组成。电子式电动双座调节阀内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电子式电动双座调节阀采用双导向结构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。广泛应用于精确控制气体、液体、蒸汽等介质，特别使用于压差较大且对泄露量要求不严格干净介质场合。

电动双座调节阀通过使用阀芯桶上的两道密封线同时密封的方式，实现压力补偿和阀门关断。电动双座调节阀阀座有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反但大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的电动单座调节阀大，但电动双座调节阀的泄漏也比单座阀大，适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

ZAZN电动双座调节阀的特点：

　　1.电动双座调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，电动双座调节阀采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，电动双座调节阀功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数调节控制。

　　2.电动双座调节阀按作用模式可分：正作用：电闭式-常开型（当电信号增大时阀位向下位移），反作用：电开式-常闭型（当电信号增大时阀位向上位移）。

　　3.电动双座调节阀阀为直通双座铸造球形阀，双座柱塞型阀芯，适用于压差大、流量大且不是很清洁的介质和泄漏要求不严格的场合。

　　4.电动双座调节阀为直通低流阻双座上、下双导向式结构，阀芯在位移过程中稳定可靠，电动双座调节阀阀体内有两个阀芯阀座组成，流体介质通过上下阀芯阀座流出，电动双座调节阀具有流量大、允许压差大、不平衡力小，是一种平衡式结构双座阀。

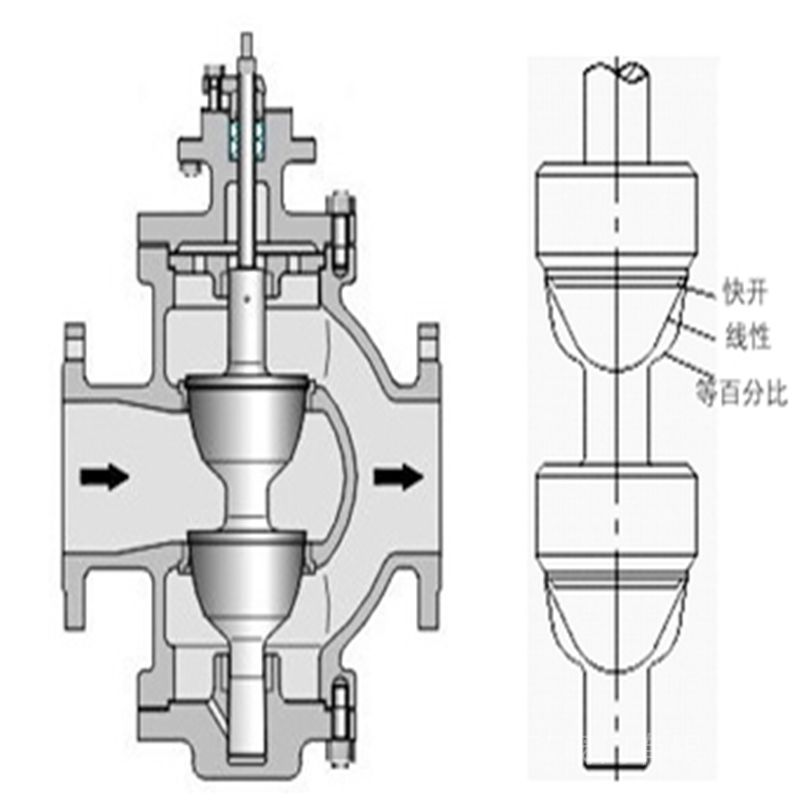

　　5..通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值：等百分比（对数）性、直线特性。

*后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

ZAZN电动双座调节阀​技术参数：

ZAZN电动双座调节阀性能指标：

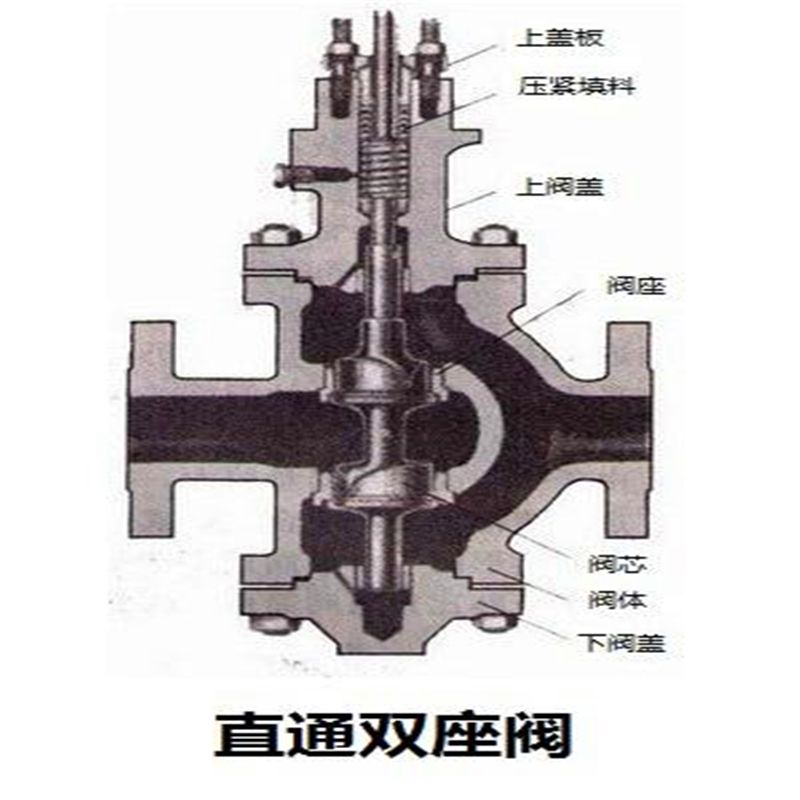

ZAZN电动双座调节阀结构图：

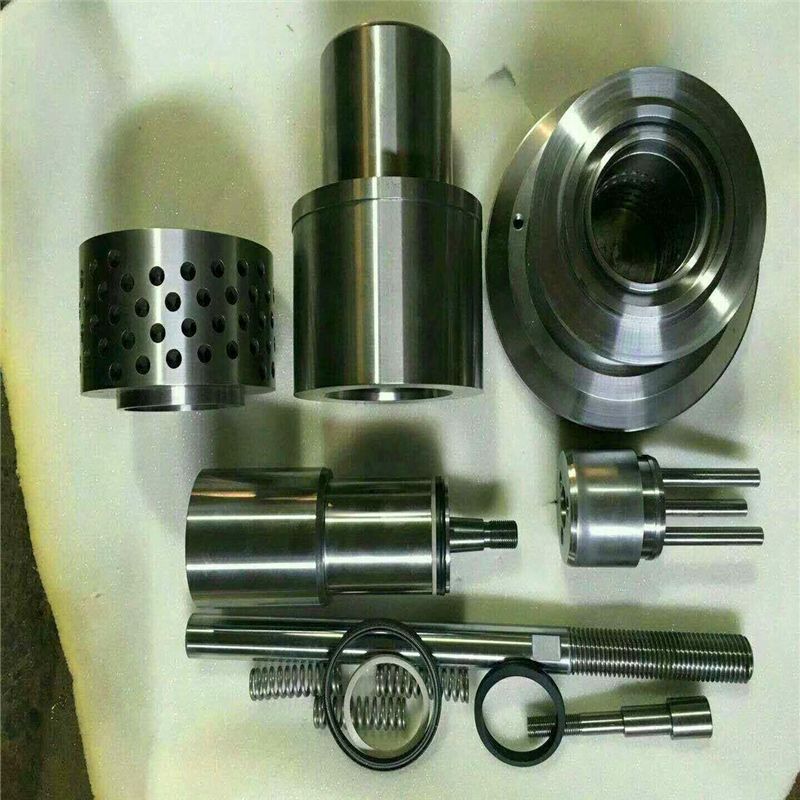

ZAZN电动双座调节阀零件材料：

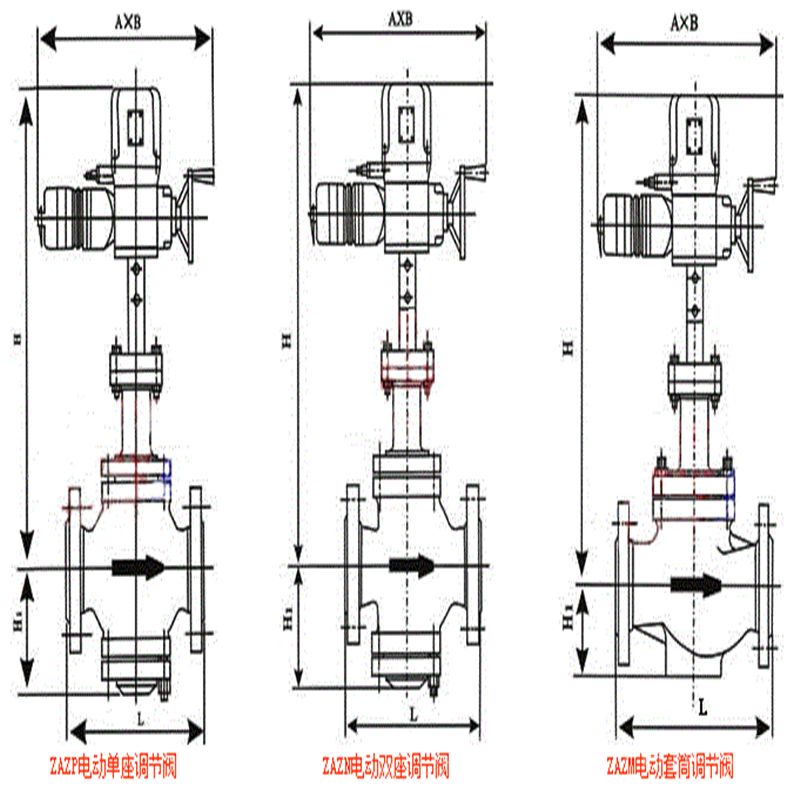

ZAZN电动双座调节阀外形图：接尺寸：

●(套筒结构)

电动双座调节阀通过使用阀芯桶上的两道密封线同时密封的方式，实现压力补偿和阀门关断。电动双座调节阀阀座有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反但大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的电动单座调节阀大，但电动双座调节阀的泄漏也比单座阀大，适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

ZAZN电动双座调节阀安装注意事项：

（1）阀门应垂直、正立安装在水平管道上，公称通径DN≥50的调节阀，其阀前后管道上有永久性支架。

（2）安装位置应方便操作维修，以便人员能进行维修和操作，必要时应设置平台。

（3）上、下部分应留有足够空间，以便维修时取下执行机构和阀内件及阀的下法兰和堵头。

（4）当调节阀安装在有振动场合时，应考虑防振措施。

（5）未安装阀门定位器的调节阀，膜头上安装指示控制信号的小型压力表。

（6）调节阀应先检查校验，并在管道吹扫后安装。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
