YB43X消火栓比例式减压阀 产品说明

本发明的目的是这样实现的，在阀体内绞装一减压杠杆，它的两端分别与阀体内高低压分区的盖板及低压区的活塞连接，当阀门入口端压力增大时，盖板上开启力增大，高压液体进入出口端低压区，并使低压区压力也随之增大，低压区活塞受力增大，产生外移，从而给盖板一个向下力矩。因活塞面积与活塞端的力臂之积成比例大于盖板面积与盖板端力臂之积，故出口端压力按比例低于入口端压力，使该阀具有按比例碱压的作用。

根据消火栓的工作特点，在分区盖板上装有一螺杆，当非火灾发生时，旋下螺杆，分区盖板就紧压在阀座上，截断高压水流，低压区即无流量，火灾发生时，只需旋开螺杆，该阀即为减压消火栓。此外，该阀的减压杠杆及阀体上均设有二至三个轴孔，使转轴位于不同的轴孔内时，可方便地得到不同比例的减压效果。

下面结合附图当轴插入这三个不同的轴孔时，该减压消火栓就有三种不同的减压比。比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的j减压阀。

阀前压力大于阀后压力，推动后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。

YB43X消火栓比例式减压阀基本性能

（1）调压范围：

调压范围是指减压阀输出压力P2的可以调整控制的范围，在这个可调范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

（2）压力特性：

压力特性是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

（3）流量特性：

流量特性是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

全文摘要

本发明提供了一种可调比例式减压阀及消火栓，该减压阀及消火栓一般用于建筑供水系统，可取代分区水箱及公共建筑的普通消火栓，它的特点是在用户管中，既能有效地按设计比例减小动水压力，也能同样有效地减小静水压强，且减压比例可调，还可手动截断水流，起消火栓作用。

YB43X消火栓比例式减压阀​主要技术参数

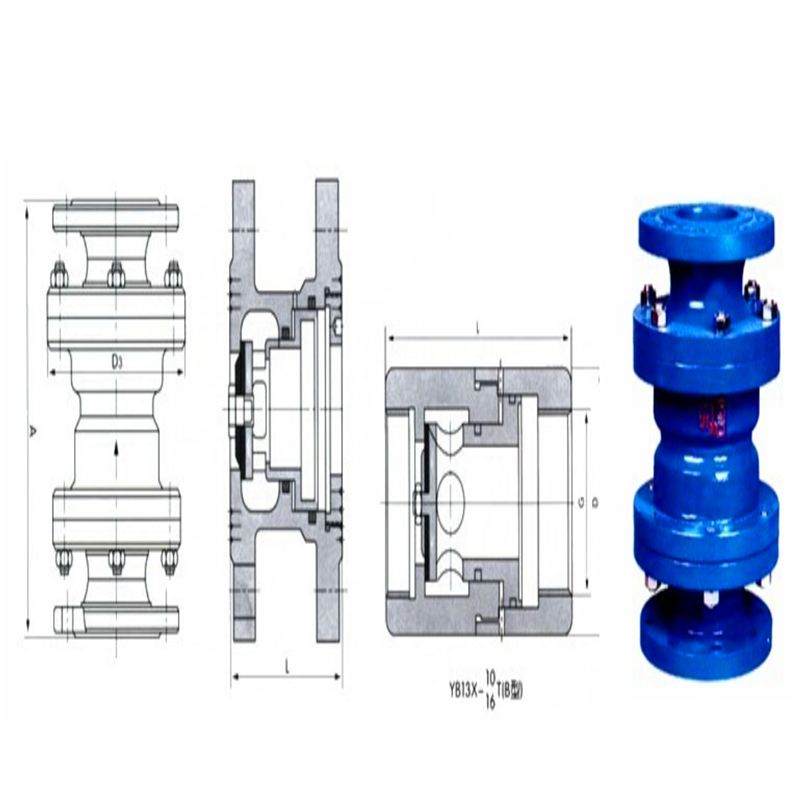

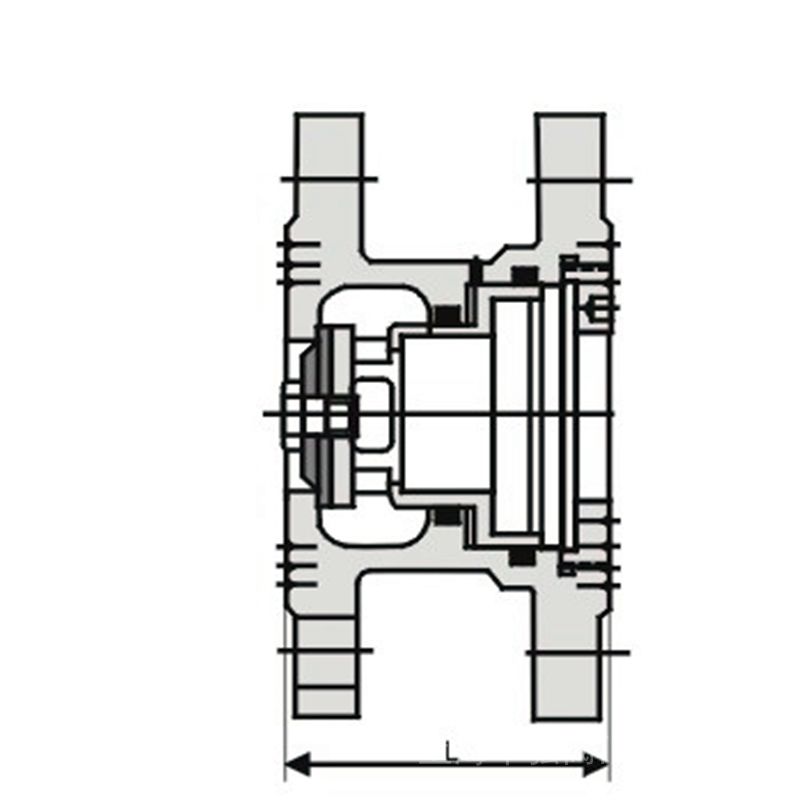

三、YB43X消火栓比例式减压阀主要外形尺寸
（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，
PN1.6MPa按GB4213.5-84标准）

外形尺寸

外形尺寸

是一种等比例减低流经介质压力的调节阀。通常用于高层建筑、泵站及消防系统，既能减动压又能减静压，减压比例精确。该阀结构简单，选材优质，价格低廉，性能可靠。水管比例式减压阀参考比例有：2：1、3：1、4：1、3：2、5：2等，如客户有特殊要求，可在订单中说明。比例式减压阀是采用固定比例来进行减压的阀门，安装在给排水管网中，防止管道的压力过大造成爆管。主要特点是阀后压力与阀前压力呈一定比例，即当阀前压力变化时，阀后压力按比例相应变化，实现既可减静压又可减动压。标准压力比为1.5：1、2：1、3：1、4：1、5：1等并可根据用户的要求设计特殊比例的减压阀。此类阀门宜垂直安装。

    我们在选择的时候一定要按照自己的需求进行选择，您可以详细的询问卖家，避免造成买的产品不适用的问题。如果您买到了合适的比例式减压阀应该如何安装呢？掌握正确的安装方法，使比例式减压阀发挥出应有的作用，下面是比例式减压阀的安装方法及注意事项。

    安装前应检查：其规格型号应与设计相符;阀外控制管路及导向阀各连接件不应有松动;外观应无机械损伤，并应清除阀内异物。

    检查数量：全数检查。

    检查方法：对照图纸，观察检查和手扳检查。

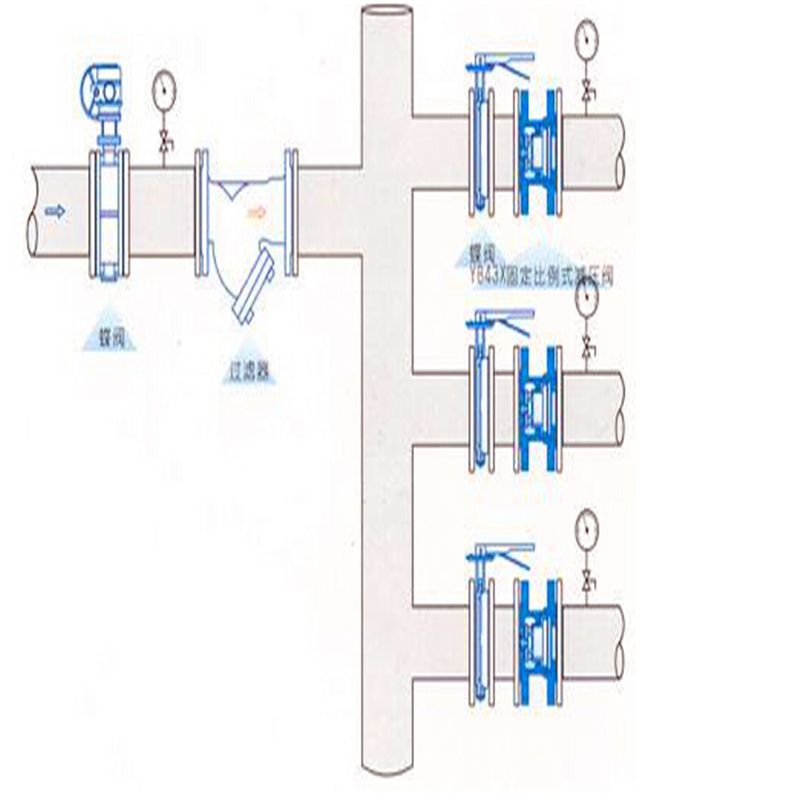

    1、比例式减压阀前后必须设置闸阀或蝶阀以便检修时切断水源。

    2、在高层建筑消防给水中为保证供水的不间断性减压阀组宜设计为两组同径并联其中一组工作一组备用。且应与前后管径相同以便检修更换时不影响供水。

    3、在比例式减压阀安装前应将管道冲洗干净并在阀前加装Y型过滤器由于管道内细小的杂物都将会导致减压阀关闭不严从而引起渗漏而失效导致阀后管网静压超高。过滤器应设置在总管上并去掉堵头引出装有阀门的排水管至污水池以便及时排污。

    4、在比例式减压阀前后宜装设压力表可直接用于观察减压阀前后压力的变化监察减压阀的减压效果和工作情况。

    5、消防给水系统中比例式减压阀不宜设置旁通管。在江银大厦消火栓系统减压阀施工中初期安装了旁通管在使用约一年半后季检时发现阀后压力表与阀前压力表数值相同打开试验阀放水试验测试压力则又显示正常而后检查时发现是由于设于旁通管上的阀门胶衬老化导致渗漏而出现静压失常动、压正常的现象。所以为保证消防给水系统的供水可靠性，本人认为不应设置旁通管。

    6、在高层建筑消火栓系统的比例式减压阀后一般宜设置可曲挠橡胶接头。一方面为便于减压阀安装拆卸同时亦可起到伸缩节作用。

    7、比例式减压阀宜垂直安装。其安装说明书上说可垂直安装也可水平安装但当水平安装时由于重力作用会造成下部的偏心磨损因此宜垂直安装并应按阀体上所示箭头方向安装。
