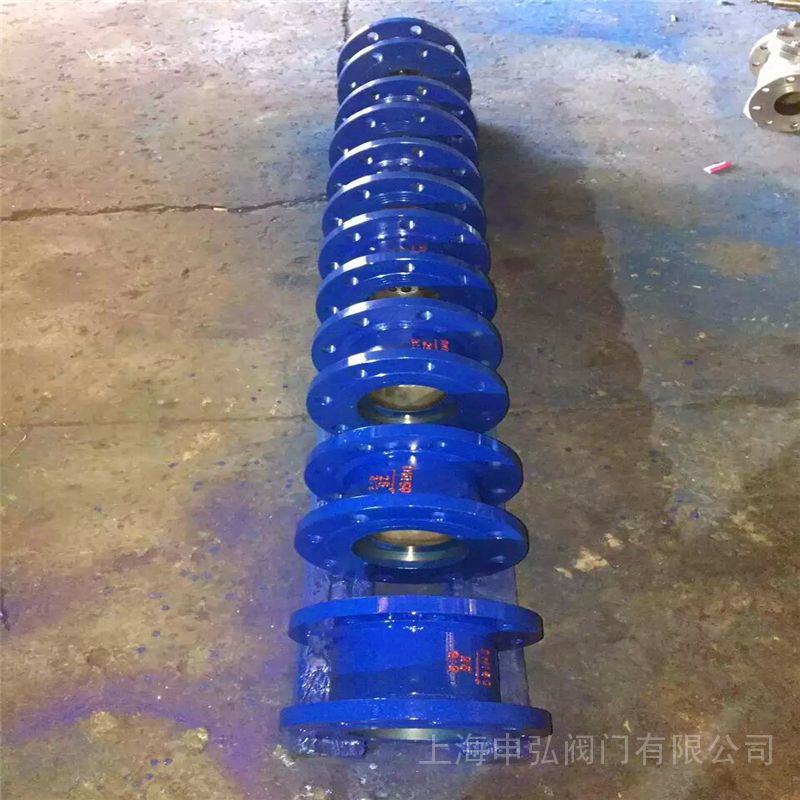

YB43X矿井供水高压比例式减压阀 产品说明
本实用新型中的导筒壁上开设有道流孔，如同鼠笼，导筒壁上道流孔的面积和不 大于导筒壁侧面面积的60%。 导筒的长度不小于阀门全开启时，活塞底部与阀座底面的距离。活塞的密封采用星形圈加聚四氟乙烯挡圈组合密封，阀座采用堆焊不锈钢的形式。

本实用新型的原因为阀座采用堆焊的形式，防止压差过大阀座被冲走；星形圈可 以在高压下有效地实现密封；流道中的鼠笼可以减小气蚀对阀门结构零件的损坏。阀芯的 软硬双重密封形式可以实现关阀时的零泄露，当阀后的流量变为静态时，高压比例式减压 阀可以迅速关闭，阀后的压力几乎保持不变(即减静压) 本实用新型的优点在于阀前水压和阀后水压比例相对固定，减压平稳，无噪音， 可以减静压。活塞密封件采用低摩擦的星形密封圈和聚四氟乙烯挡圈的组合，保证了活塞 精确和平稳的运行，延长了阀门的使用寿命。阀门内部装有鼠笼，阀门的开度与流量呈线性 关系。

是一种等比例减低流经介质压力的调节阀。通常用于高层建筑、泵站及消防系统，既能减动压又能减静压，减压比例精确。该阀结构简单，选材优质，价格低廉，性能可靠。YB43X比例式减压阀参考比例有：2：1、3：1、4：1、3：2、5：2等，如客户有特殊要求，可在订单中说明。YB43X比例式减压阀主要由阀体、进口法兰、活塞、大缸套、小缸套、出口法兰及O型圈、密封垫等零件组成。

利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，即可减动压，又可减静压，水平、垂直安装均可。比例式减压阀YB43X-16P既减动压也减静压。该阀利用阀体内部活塞两端不同载面积产生的压力差，改变阀后的压力，达到减压目的。比例式减压阀YB43X-16T的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。

比例式减压阀是利用阀内浮动活塞两端不同的截面积构成了阀前与阀后的压力差，改变阀后的压力达到减压目的。比例式减压阀结构独特、性能优越、流量大、开关平稳、无噪声、减压比例稳定、即“减动压”又“减静压”，并且有减少乃至消除“水锤”现象对管件与供水器具的破坏，消除不必要的振动，节约水源保护管网的作用。

主要零部件材料

主要外形连接尺寸（法兰连接尺寸按JB/T 79-94）　　　　　　　　

摘要本实用新型公开了一种高压比例式减压阀，它包括阀体，阀体上连接阀盖，阀体内连接固定阀座，阀盖与阀体之间连接活塞缸，活塞缸内设活塞，阀盖与活塞之间的腔体与阀体出水段连接连通；各连接件的接触面之间设有密封装置；活塞底部连接有导筒，导筒壁上开设有道流孔。本实用新型阀前水压和阀后水压比例相对固定，减压平稳，无噪音，可以减静压。活塞密封件采用低摩擦的星形密封圈和聚四氟乙烯挡圈的组合，保证了活塞精确和平稳的运行，延长了阀门的使用寿命。阀门内部装有鼠笼，阀门的开度与流量呈线性关系。

YB43X矿井供水高压比例式减压阀安装要求：

1、黄铜比例式减压阀YB43X-16T可垂直或水平安装，安装中应注意减压阀进水方向，不可颠倒。

2、不锈钢比例式减压阀YB43X-16P前应设计和安装过滤器，以便保护减压阀，延长寿命。安装减压阀之前必须对管路系统进行冲洗清理，以防止焊渣、氧化皮等赃物流入阀门，影响阀门正常工作。

3、减压阀前映射截止阀，一般安装在过滤器前，便于维修时切断水源。为保证产品的正常维护和不间断供水，应采用并联安装方式此时减压阀前后应设置截止阀。

4、比例式减压阀YB43X-16C前后如何设置压力表，压力表与减压阀门进口或出口端应保持5DN以上距离。

5、减压阀出水端可设置软接头便于安装维护。

6、比例式减压阀YB43X-16T内部为精密组件，运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料，运输、存放及安装时均应远离炽热环境(如电气焊等)，防止橡胶过早老化。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
