SpiraxSarco斯派莎克导阀型隔膜式蒸汽减压阀 产品说明

导阀型隔膜式减压阀启动前导阀弹簧处于自由状态时，主阀和导阀处于关闭状态。导阀有弹簧力作用打开，蒸汽经由导阀进入减压阀主隔膜室，一部分蒸汽则经由控制孔流出，当导阀流入的蒸汽大于由控制孔流出的蒸汽，导阀型减压阀主隔膜阀中的控制压力变大，打开主阀。随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀隔膜下，导阀型隔膜式减压阀平衡隔膜上部的弹簧压力，使导阀组建关闭节流，维持主隔膜中的压力，控制主阀开度输送适量的蒸汽。减压阀调节导阀隔膜上的弹簧即可改变下游压力。上述阻隔介质为惰性气体或者为液体。

为铸钢材质阀体、主阀阀芯、导阀阀芯、阀座、及过滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。软密封阀座时用于压缩空气系统，或其它工业气体(不适用于氧气系统)。

进口减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。斯派莎克减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

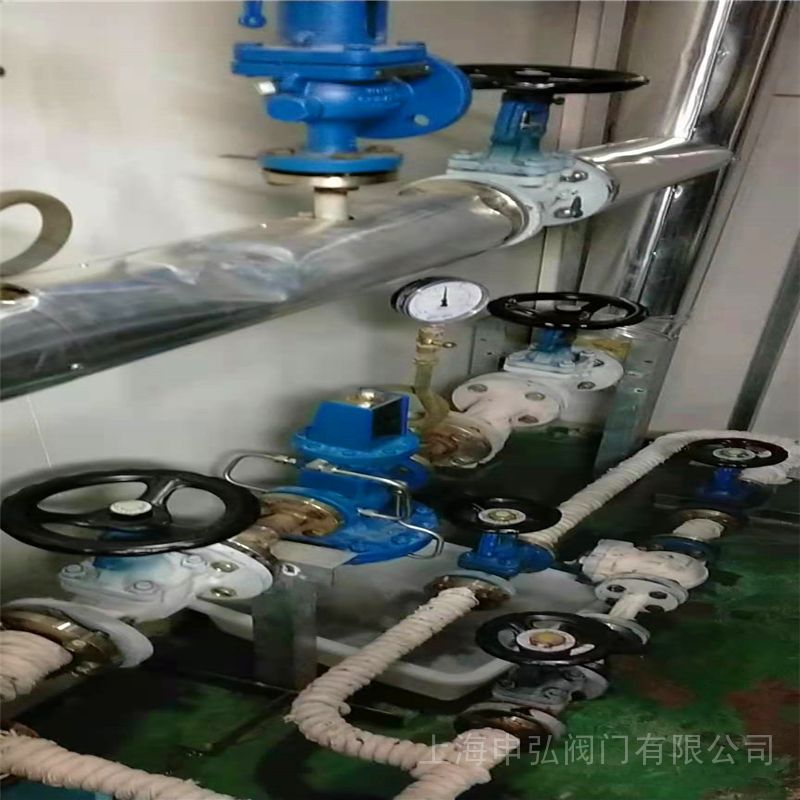

斯派莎克减压阀应用

斯派莎克减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。

特点总结：

导阀型隔膜式适用蒸汽或空气系统组合导阀到达不同控制要求

使用优点

无需外部动力(E型除外)，减少安装费用。

精确控制制程压力。改善制程效率，提高产品质量。

多种控制的组合，减少总的设备投资。

本质安全，可用于危险区域。

口径和连接

螺纹连接：1/2″～2″BSPNPT

法兰连接：DN 15～150

公称压力：BS16/25GB16/25DIN 16/25JIS16/2 NSI 150/300

阀体材质：铸钢GB/T12229WCB(根据工作介质压力、温度可选用不同材质)

SpiraxSarco斯派莎克导阀型隔膜式蒸汽减压阀​主要性能指标表

三、SpiraxSarco斯派莎克导阀型隔膜式蒸汽减压阀主要技术参数表

SpiraxSarco斯派莎克导阀型隔膜式蒸汽减压阀外形尺寸表：

斯派莎克减压阀（SpiraxSarco），它是指用在蒸汽系统管道中，通过调节，将蒸汽管道的进口压力减至某一需要的出口压力，并依靠蒸汽介质本身的能量，使出口压力自动保持稳定的阀门，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。

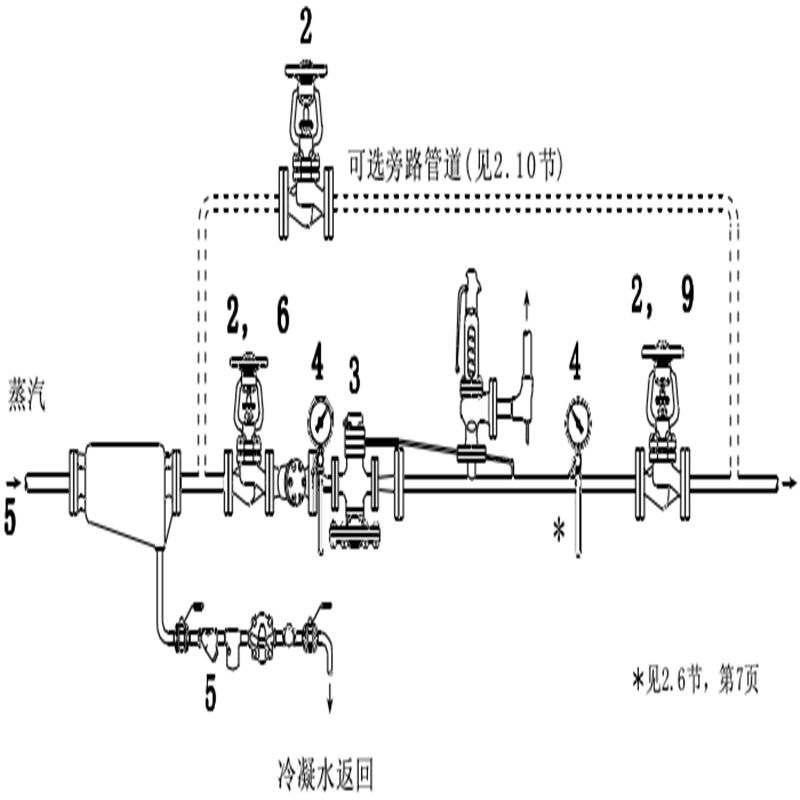

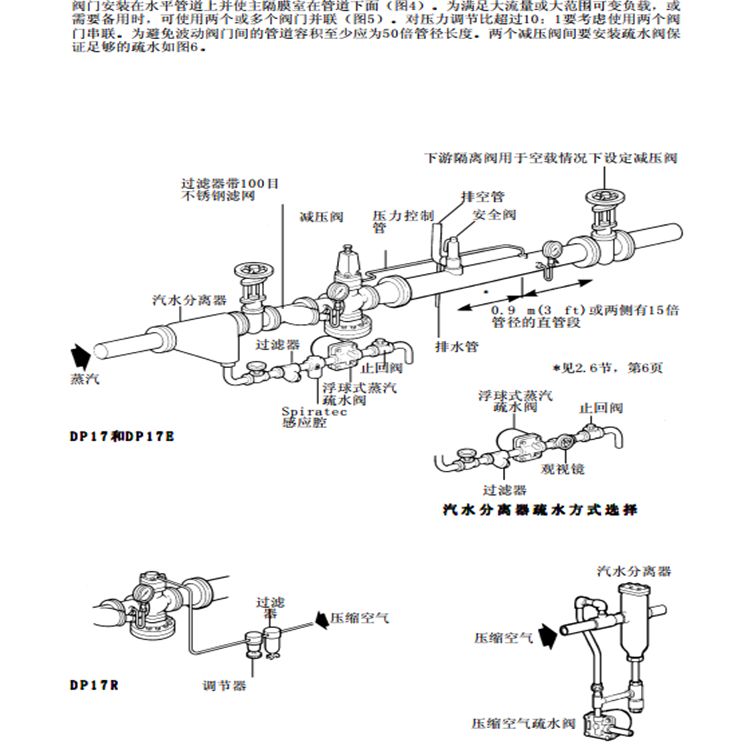

SpiraxSarco斯派莎克导阀型隔膜式蒸汽减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；

2、将调节螺钉

按逆时针旋转至较上位置（相对较低出口压力），然后关闭减压阀后闸阀；

3、慢慢开启减压阀前的闸阀至全开；

4、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

螺母锁紧，打开减压阀后闸阀；

5、如在调整时出口压力高于设定压力，须从靠前步开始重新调整，即只能从低压向高压调。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
