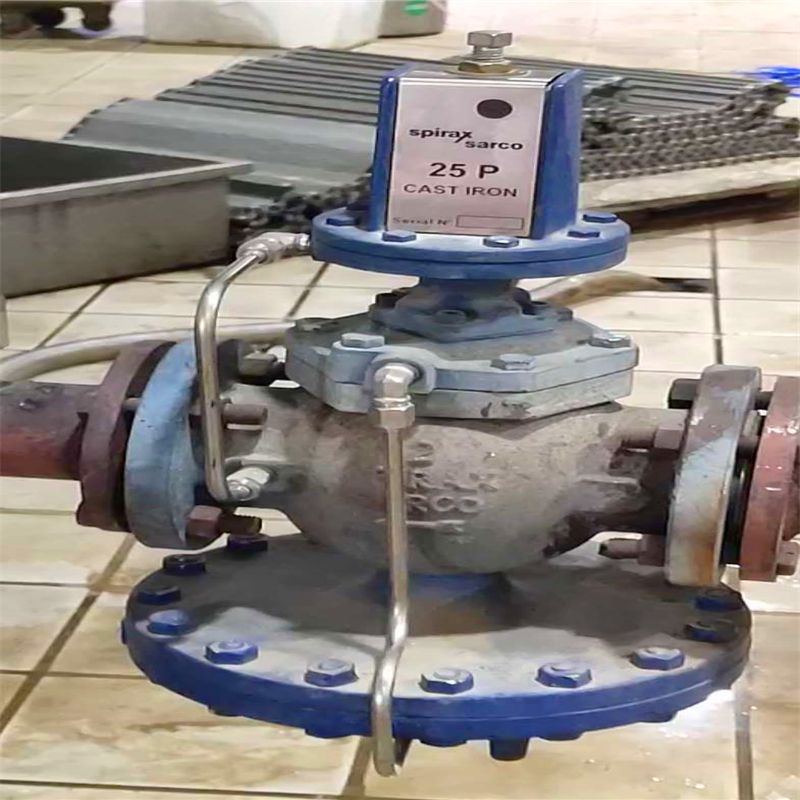

DP27并联斯派莎克蒸汽减压阀组 产品说明
摘要一种整体式减压阀组。为提供一种安装、维修、保养迅速便利、使用性能好、成本低的阀组,提出本实用新型,它包括成型为一体的减压阀及旁通阀;减压阀具有内部设有将其分隔为前、后空室的闸门的减压阀本体;旁通阀包括两端设有内螺纹的旁通阀本体、设有T形贯穿孔的球阀及缓冲阀逆止阀;旁通阀本体为内部设有将其分隔为容置球阀及缓冲逆止阀的前、后空室的闸门的贯穿筒,其前、后空室上方设有与减压阀导通的穿孔。

蒸汽减压阀的操作必须仔细阅读，
前述开启减压状态、调整减压效果、检修减压阀2及关闭使用等动作，皆可藉由简易的扳转球阀把手或旋转调整螺丝28来达到，实可见本实用新型使用操作的简易、快速的便利性。导阀型减压阀根据阀体上的流向箭头所示，安装在水平管道上。减压阀上游应安装汽水分离器及过滤器保护减压阀。
斯派莎克DN32-DN27导阀型减压阀，弹簧范围0.2-17bar，EN1092、PN25法兰连接。
DP27,DP27E,DP27G,DP27GY,DP27R和DP27Y位导阀型球墨铸铁阀体减压阀。
DP27：用于蒸汽系统或压缩空气系统。
DP27E：用于蒸汽系统，含有电磁阀组件，可实现远程开关或定时控制。
DP27G：用于压缩空气或其它工业气体，导阀和主阀的阀芯为橡胶软密封。注：不能用于氧气系统，不提供电磁阀。
DP27GY：用于压缩空气，惰性气体和关键压力控制。导阀和主阀的阀芯为橡胶软密封。低压力弹簧用于下游蒸汽压力为0.2~3.0barg。注：不能用于氧气系统，不提供电磁阀。
DP27R：可能过压力信号远程控制。可采用Spirax-Monnier压力调节器调整供应的压缩空气力。
DP27Y：用于杀菌锅或关键压力控制。采用低压力弹簧用于下游蒸汽压力为0.2~3.0barg。

先导隔膜式蒸汽减压阀运行操作：
1）要避免存留脏物、杂物进入蒸汽减压阀减压保障系统。新建或者改造工程的减压系统管网，很可能遗留沙粒、麻丝、杂物。投运前，一般都应进行水冲洗，满足清洁要求后，*后装上蒸汽减压阀和过滤器滤芯，这样才能避免杂物流入减压阀，杜绝减压阀卡芯现象。在系统进入工作后，保障减压系统的水流畅通与否，与设置在系统上的过滤器流通能力关系密切，如滤芯被杂物严重吸附，则会影响减压阀的工作，为此必需对过滤器进行定期检查，及时清除污秽。实践表明这项工作2至3个月必须进行一次，有些可调式(弹簧式、薄膜式)减压阀，其主阀或者导阀自身设置过滤器，同样需要定期拆洗滤芯。
2）1用1备的蒸汽减压阀组应定期轮换工作。设计时减压阀应两套并列安装(1用1备)。减压通路两侧都辅以波纹管密封截止阀，可启闭任一减压通道，为使并列的两套减压阀通道能正常工作，常规一个月轮流交换一次，搁置时间过长减压通道死水结垢，减压元件阀芯会卡住失效。
3）注意蒸汽减压阀的减压保障系统。无论选用比例式还是可调式减压阀，其减压比P1∶P2不宜选择过大，一般应控制在10∶1之内。超过这个范围易产生气蚀现象，损坏阀件，产生啸叫噪音。有些活塞式减压阀，制造厂在其阀体上加工一个直径1.5mm左右的小孔，其功能是让阀芯运动时起到透吸气作用，维护管理时应注意千万不要将小孔塞住，否则影响减压阀的正常运行。
4）加强蒸汽减压阀保障系统的管理，要注意观察减压阀本身的工作动态。阀前、阀后压力数值接近，表明减压阀本身已存在故障。即活塞式减压阀的阀芯与阀体间的平面密封橡胶件损坏；薄膜式可调型减压阀主阀膜片有裂痕及导阀连通管堵塞，造成减压阀减压作用削弱或者失效。

DP27并联斯派莎克蒸汽减压阀组尺寸及重量：

 DP27并联斯派莎克蒸汽减压阀组主要技术参数：

四、DP27并联斯派莎克蒸汽减压阀组 主要零件材料：

本实用新型所要解决的技术问题是，提供一种无需消耗额外的功耗，即可满足蒸汽减温减压的系统。本实用新型公开一种蒸汽减温减压系统，系统包括汽轮机系统、热泵机组和喷射泵，汽轮机系统包括蒸汽管路与乏汽凝水管路，喷射泵包括工作流体入口、被引射流体入口和混合流体出口，工作流体入口与汽轮机系统蒸汽管路连通，被引射流体入口与乏汽凝水管路连通，混合流体出口与热泵机组连通。有益效果是：与传统的减温减压系统相比，减少了电耗，达到了节能及能源高效回收利用的目的；同时使得整个系统更加集约，便于维护，能够及时的响应热泵机组对驱动蒸汽的要求。

1、减压阀组前，须就近安装汽水分离器或等径三通的疏水站，以避免冷凝水对减压阀的水锤破坏。

2、减压阀前须安装100目的蒸汽过滤器，以避免垃圾等杂物对减压阀的影响。

3、若蒸汽系统的流量比大于10：1，则采用2组或多组减压阀并联。

（1）当大小流量变化相差较大时，选用两台减压阀并联，通过设定减压阀的压力梯度来保证减压阀的顺序开启。当流量较小时，只有其中一台减压阀会先打开，当下游用汽量增较大时，下游压力会下降，减压阀流量不能满足使用要求，另一台减压阀会自动打开。

（2）设计使用流量较大时，建议选用两组或多组减压阀并联使用，这样既可以稳定控制出口压力，延长使用寿命，还能降低成本；如果实际使用流量并没有设计那么大时，减压阀并联有时可以成为一用一备，更能确保生产正常。

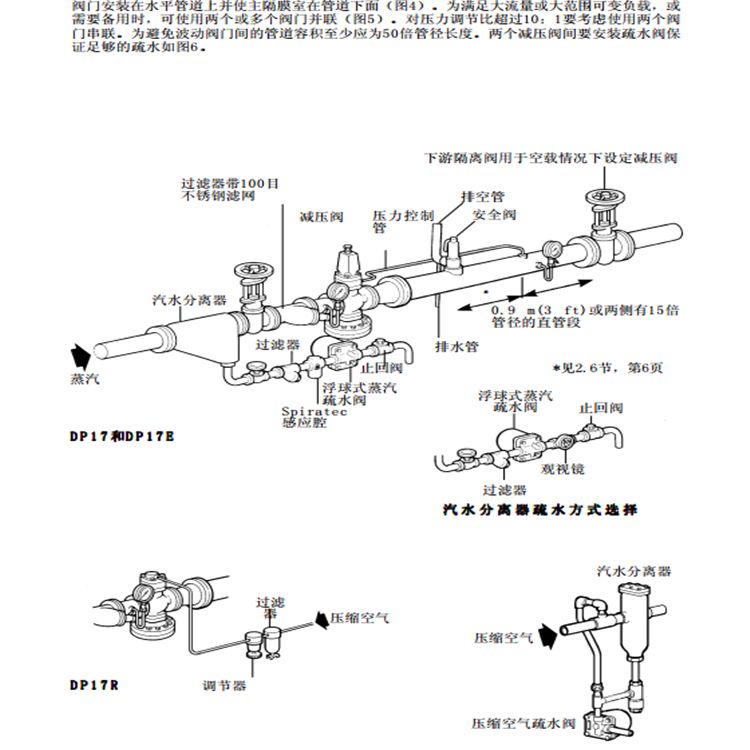

安装示意图

（1）不要随意拆卸减压阀，否则可能会影响减压阀的正常使用效果。

（2）在配管前,进行管路清洗,去除其中的异物和锈层，否则可能造成机器故障。

（3）在减压阀的进口前安装一个过滤器（滤网为100目或相当的）。否则将影响 阀的性能，无法实现正确的压力控制。

（4）在减压阀后安装一个安全阀。否则会由于意外过压，不能进行安全报警，并且会对设备造成损坏。

（5）在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。

（6）在减压阀前安装一只蒸汽疏水阀，防止凝结水积聚。否则将造成凝结水无法及时排放，影响阀的性能或者造成其他不良后果。

（7）当安装快速开关阀时（例如电磁阀），与减压阀的距离至少3米。否则可能由于压力波动太快，造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。

（8）在两级减压系统中，两个减压阀之间的距离zui少3米，否则可能影响正常使用，无法实现正常的减压。

（9）按照流体的流向，正确进行安装，否则可能影响正常使用。

（10）不允许在减压阀上放置重物或对其进行扭转和剧烈的震动，否则可能产生机器故障。

（11）垂直向上安装减压阀；安全阀设定压力应略高于减压阀后的压力，一般高出10%或者0.07MPa；

（12）当减压比很大时，应安装多级减压器以保证管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀，在其上下均应该预留足够的空间。
