ZSY双回路自力式气体调压阀组申弘

当前位置：上海申弘阀门有限公司 > 产品中心 > 手动阀门 > ZSY双回路自力式气体调压阀组申弘

产品型号：

ZSY

品牌：

申弘

≧1 台
￥2200.00

所在地：

上海闵行区

更新日期：

2024-04-16

详细信息

| 询价留言

ZSY双回路自力式气体调压阀组 产品说明

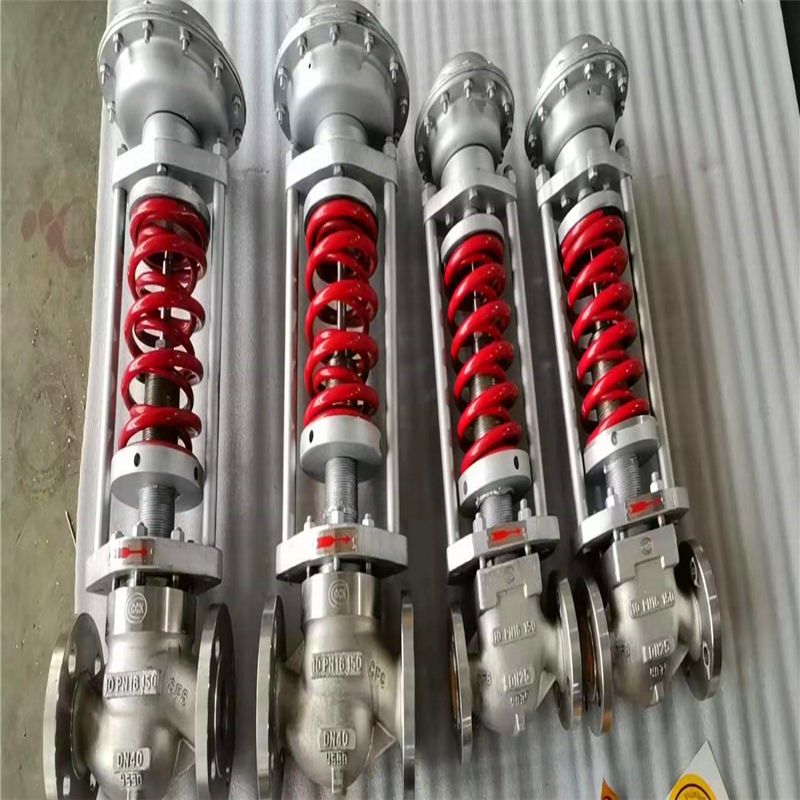

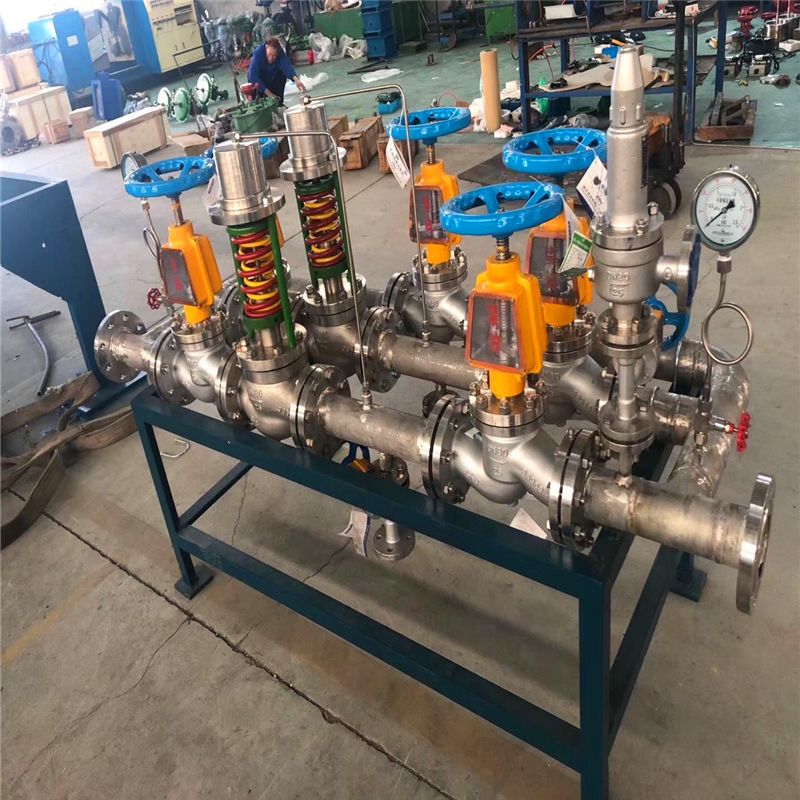

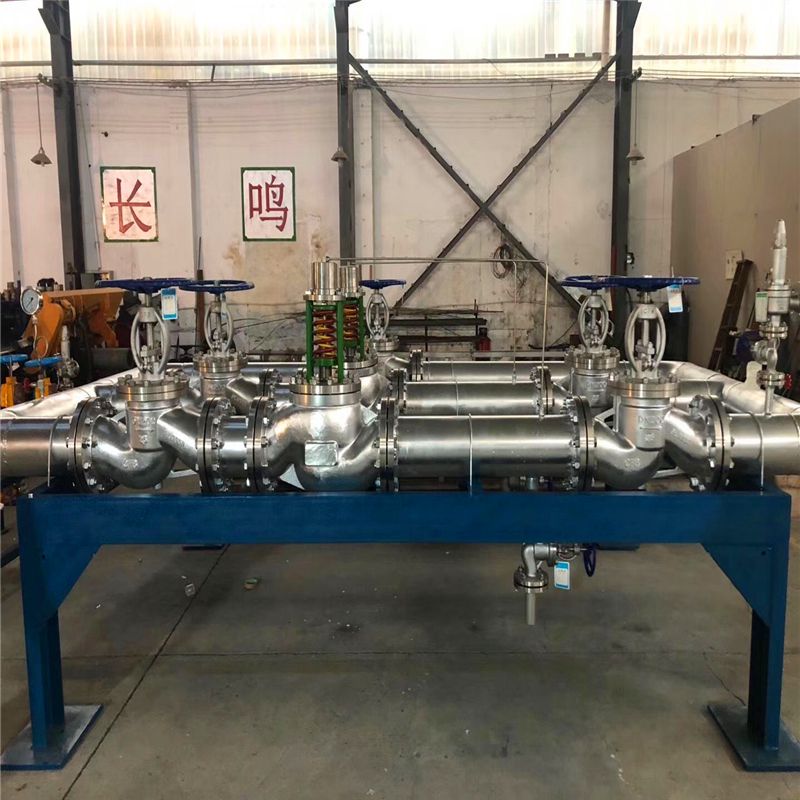

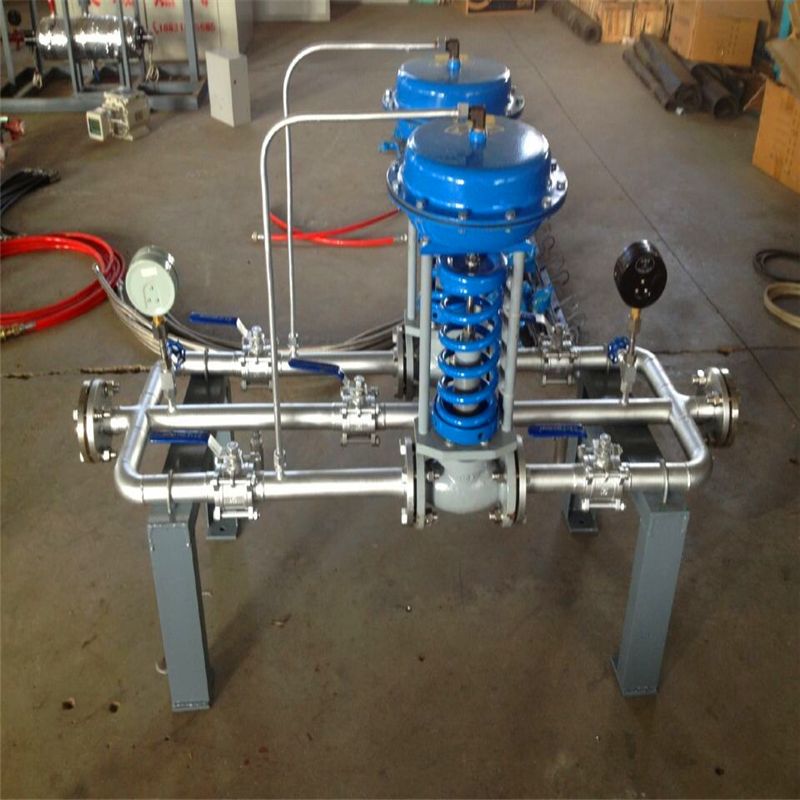

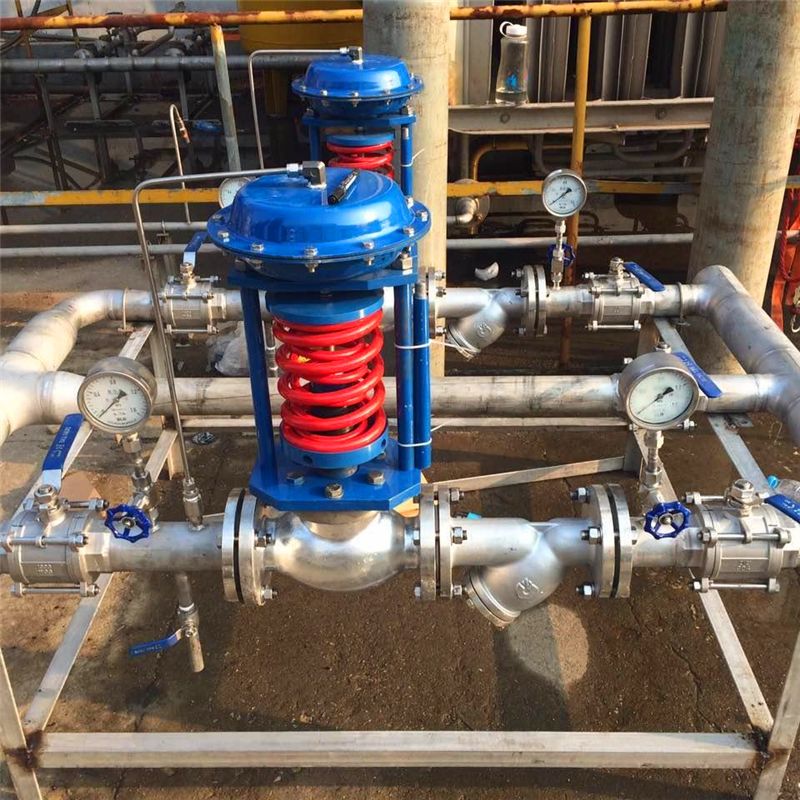

本实用新型采用双回路结构，每一个单回路减压阀组都可以单独实现调压功能，所以当某一单回路减压阀组出现故障需要维修时可关闭此回路，可以单独使用另外一个单回路减压阀组供气，可进行不停气在线维修。自力式调节阀是一个新的自力式调节阀种类。相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。应用实践证明，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。因此，自力式调节阀在供热空调工程中有着广阔的应用前景。由于这种阀门在我国出现时间不长，所以对其适用条件还研究不够，本文试作一些分析，算作参加对这个问题的讨论。

本实用新型的有益效果是:本实用新型结构合理，使用方便，故障率低，并可进行不停气在线维修，机械式气动控制，全天候工作。不是孤零安装在管道上，而是配合其它阀门或管道联合安装在系统中。它由阀体、阀座、阀芯部件等零部件组成，是一种无需外加能源而直接依靠被调介质自身的压力变化进行自动调节压力的节能型产品可用于非腐蚀性（*高温度350摄氏度）液体、气体和蒸汽等介质的压力装置。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

产品特点

（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

（2）压力分段范围细且互相交叉，调节精度高。

（3）压力设定值在运行期间可连续设定。

（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。

（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。

ZSY双回路自力式气体调压阀组技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

执行器参数

有效面积(cm )	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
压力设定范围(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保证压力阀正常工作的 *小压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间*大压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

ZSY双回路自力式气体调压阀组外形结构图

ZSY双回路自力式气体调压阀组主要外形尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大约重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5
