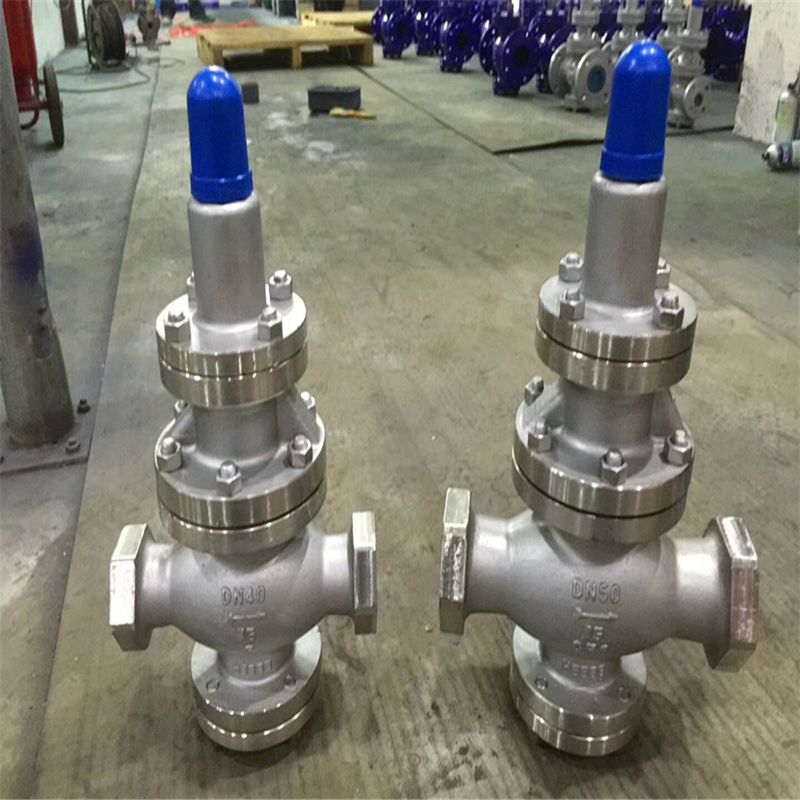

Yt11H加大薄膜型高灵敏度丝扣减压阀 产品说明
本实用新型涉及减压阀领域，具体涉及的是一种可调式 蒸汽专用减压阀。Yt11H加大薄膜型高灵敏度减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。 本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。

背景技术：

公知的蒸汽减压阀，比如Y43H型的构造是由阀体、 中盖、上盖、主阀瓣、阀座、活塞、导阀、安全帽、调节 螺钉、主阀弹簧、导阀弹簧及调节弹簧组成。它主要有以 下缺陷首先主阀瓣形式是锥度的，并带有柱状阀杆，这样造成了加工上的困难，主阀瓣是经与阀座经磨合后形成 密封副的。 一旦阀门停止运行后，主阀瓣和阀座的密封副 很难再度重合且容易被介质高流速冲蚀，这样泄漏量加大， 造成了资源浪费。其次，当主阀瓣在大开度时，主阀瓣容 易产生振动。而且容易造成全开状态。不易调节流量，也 极易造成资源浪费。

基本性能：

◆调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

◆压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

◆流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

Yt11H加大薄膜型高灵敏度丝扣减压阀主要技术参数

Yt11H加大薄膜型高灵敏度丝扣减压阀主要零件材料

流量系数(Cv)

 Yt11H加大薄膜型高灵敏度丝扣减压阀连接尺寸

摘要本实用新型涉及减压阀领域，具体涉及的是一种可调式蒸汽专用减压阀，克服了现有的减压阀加工困难，容易造成资源浪费等的不足。它包括阀体、底盖、密封垫、六角螺母、阀瓣、缸套、活塞、限位螺丝、过滤网、副阀瓣、副阀座、阀杆、调节弹簧、顶盖、安全帽、调节螺钉、密封垫、副阀弹簧、中盖、密封垫、下座、压盖、限位螺母、主阀弹簧。本实用新型加工简单，不易造成资源浪费，可以适用于各种使用减压阀的环境。

属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。 本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。

Yt11H加大薄膜型高灵敏度丝扣减压阀安装和使用

1、  安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。

2、  减压阀应安装便于操作和维修的地方，并且必须直立安装在水平管路上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿装反。

3、  减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母背紧，拧上防护罩。

4、  减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。

5、  安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。

6、  减压阀进口还要装汽水分离器和疏水阀，减压阀出口也要装疏水阀。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
