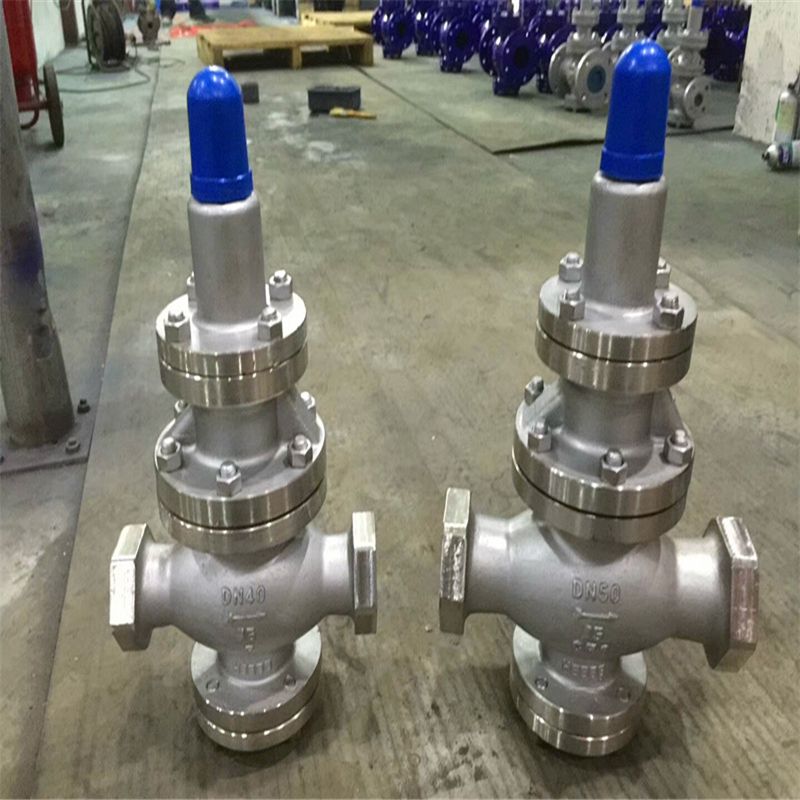

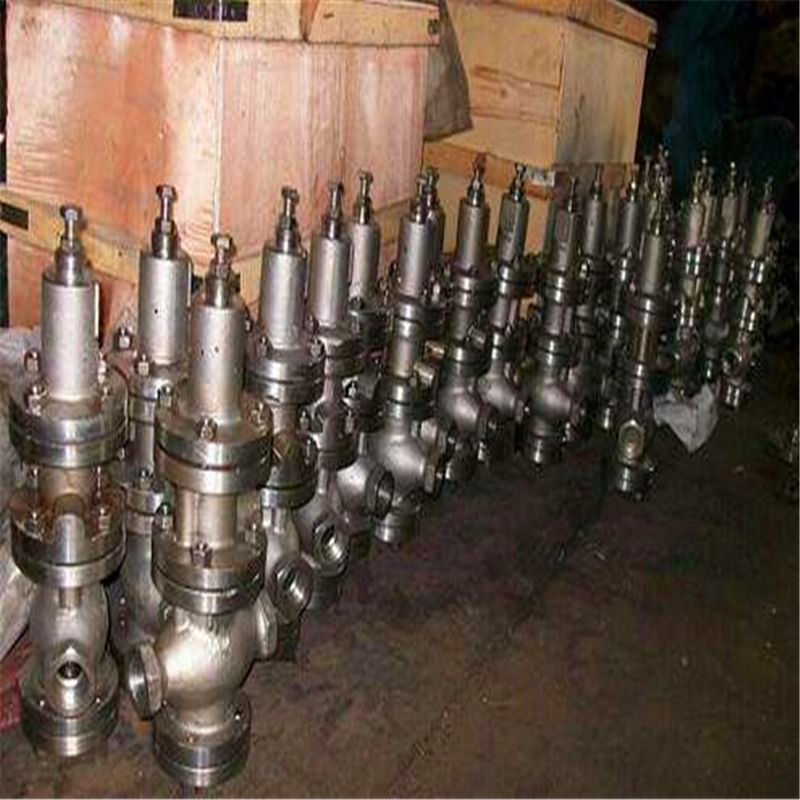

Y13H先导活塞式内螺纹蒸汽减压阀 产品说明

本实用新型还提供一种用于汽轮机的旁路减压阀，所述减压阀具有根据以上描述的阀的密封结构。直接作用式内螺纹蒸汽减压阀内部采用不锈钢波纹管结构，结构简单耐用，使用于灵敏度要求高，安装空间要求的管道，内螺纹减压阀主要由阀座、阀瓣钢球、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度变大,当出口压力达到预定压力时阀瓣开度减小,内螺纹蒸汽减压阀主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。

由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。改善了流线分布，降低了噪声。改进了密封面结构，延长了密封面寿命。本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。内螺纹蒸汽减压阀（丝扣减压阀）加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。

    1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。

    2、改善了流线分布，降低了噪声。

    3、改进了密封面结构，延长了密封面寿命。

    本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

Y13H先导活塞式内螺纹蒸汽减压阀主要技术参数和性能指标：

 *：壳体试验不包括膜片、顶盖

三、Y13H先导活塞式内螺纹蒸汽减压阀主要零件材料：

 四、Y13H先导活塞式内螺纹蒸汽减压阀流量系数(Cv)：

五、Y13H先导活塞式内螺纹蒸汽减压阀连接尺寸：

本系列减压阀属于先导活塞式内螺纹减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 本产品主要用于蒸汽管路，起减压稳压作用。

Y13H先导活塞式内螺纹蒸汽减压阀操作须知

警告  （1）不许用裸手直接接触阀体，否则可能造成烫伤。

注意 （1）在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

    （2） 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

（3） 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

（4） 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。（管路中产生的铁锈可能造成故障）

（5） 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。

　　　内螺纹蒸汽减压阀Y13H压力调整步骤

　　　按照以下步骤慢慢转动调节螺丝，即可完成设定。不当的调整操作可能形成水击或砰砰作响声等，可能对减压阀或其他设备造成损坏。

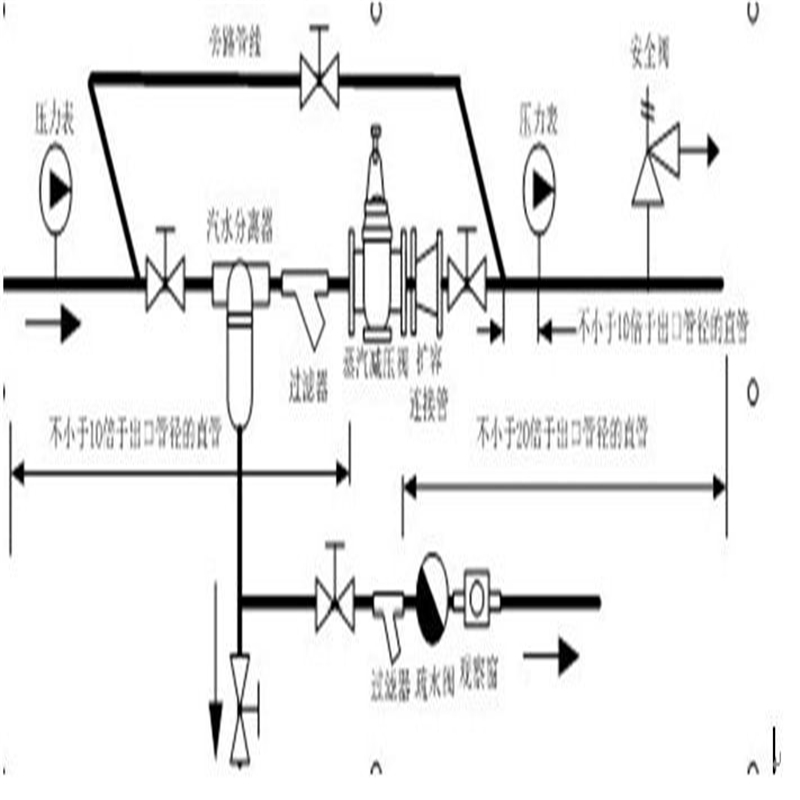

（1）关闭减压阀前后截断阀，在保证安全阀不起跳的情况下，开启旁路管线截断阀并保持足够的时间，以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后，关闭旁路管线截断阀。

（2）缓慢打开安装在减压阀前的截断阀，并调整减压阀后截断阀的开启度，保持管道有小流量通过。

（3）松开紧螺母，缓慢转动调整螺丝，并观察阀后的压力表，直到要求的设定植为止（顺时针转动压力上升，逆时针转动压力下降）。对于带手柄的型号，由于正常状态下，手柄处于自锁位置，因此调整压力时，应首先按下手柄，松开自锁，再缓慢转动调整螺丝，并观察阀后*近的压力表，直到要求的设定植为止（顺时针转动手柄时，阀后压力上升；逆时针转动手柄时，阀后压力下降。）。

（4）缓慢打开减压阀后截断阀，并按照步骤（3）进一步调整阀后压力，直到要求的设定植为止。

（5）完成调整后，拧紧锁紧螺母。对于带手柄的型号，拉出手柄，利用内部装置锁紧；如果手柄没有锁紧，左右转动手柄，即可完成自锁动作。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
