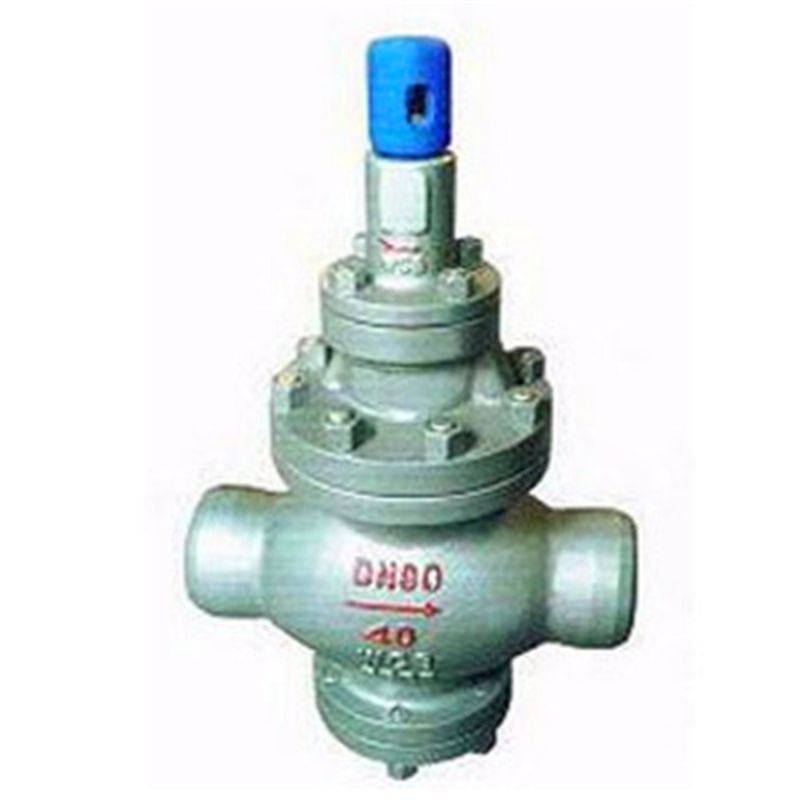

Y63H高温高压对焊式蒸汽减压阀 产品说明
Y63H高温高压蒸汽减压阀适用于蒸汽管路上。通过减压阀的调节，可使进口压力降至某一需要的出口压力，当进口压力或流量变动时，减压阀依靠介质本身的能量可自动保持出口压力在小范围内波动。

产品特点：

主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

蒸汽减压阀在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

当出口压力上升时，导阀膜片下方压力随着上升，膜片下方压力大于调节弹簧压力，膜片向上移动，导阀芯在导阀弹簧作用下趋向关闭，流向主阀活塞上方介质压力变小，主阀芯在主阀弹簧作用下趋向关闭，主阀芯和主阀座节流面积变小，使阀后压力下降，直到重新达到平衡。

当出口压力下降时，导阀膜片下方压力下降，膜片下方压力小于调节弹簧作用力，膜片向下移动，带动导阀芯向下动作，使导阀芯趋向开启，流经主阀活塞上方介质压力加大，活塞向下动作，带动主阀芯开度加大，使阀后压力上升，压力重新恢复平衡。手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。带传动机构的闸阀，按产品使用说明书的规定安装。如果阀门经常开关使用 , 每月至少润滑一次。

Y63H高温高压对焊式蒸汽减压阀 技术参数：

*：壳体试验不包括膜片、顶盖

零件材料：

Y63H高温高压对焊式蒸汽减压阀 流量系数(Cv)：

外形尺寸(PN1.6-4.0) 单位：mm：

外形尺寸(PN6.4-16.0) 单位：mm：

为了操作和维护方便，该阀一般直立安装在水平管道上。减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器(我们建议过滤精度不低于0.5mm)。为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在减压阀出水管后。如果需要将减压阀安装在热水系统时，您必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。
Y63H高温高压对焊式蒸汽减压阀 安装维护

　　(1)不要随意拆卸减压阀，否则可能会影响减压阀的正常使用效果。

　　(2)在配管前,进行管路清洗,去除其中的异物和锈层,否则可能造成机器故障。

　　(3)在减压阀的进口前安装一个过滤器(滤网为100目或相当的)。否则将影响减压阀阀的性能，无法实现正确的压力控制。

　　(4)在减压阀后安装一个安全阀。否则会由于意外过压，不能进行安全报警，并且会对设备造成损坏。

　　(5)在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。

　　(6)在减压阀前安装一只蒸汽疏水阀，防止凝结水积聚。否则将造成凝结水无法及时排放，影响阀的性能或者造成其他不良后果。

　　(7)当安装快速开关阀时(例如电磁阀)，与减压阀的距离至少3米。否则可能由于压力波动太快，造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。

　　(8)在两级减压系统中，两个减压阀之间的距离zui少3米，否则可能影响正常使用，无法实现正常的减压。

　　(9)按照流体的流向，正确进行安装，否则可能影响正常使用。

　　(10)不允许在减压阀上放置重物或对其进行扭转和剧烈的震动，否则可能产生机器故障。

　　(11)垂直向上安装减压阀；安全阀设定压力应略高于减压阀后的压力，一般高出10%或者0.07MPa

　　(12)当减压比很大时，应安装多级减压器以保证管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀，在其上下均应该预留足够的空间。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
