500X不锈钢持压泄压阀 产品说明
水力控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成，根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水泵控制阀、水力电动控制阀、紧急关闭阀。水力控制阀按结构可分为隔膜型和活塞型两类。500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。

利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。500X泄压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 500X持压/泄压阀由主阀及外装控制导阀组成。主要安装于建筑物被保护给水系统的旁路中，保障主阀上游供水区的压力，当给水管中压力超过泄压阀设定压力时，泄压阀开启。防止管线及设备因超压而损坏。该阀主要用于高层建筑消防测试循环系统的泄压。是弹簧式安全阀的升级换代产品。

500X不锈钢持压泄压阀性能特点

◎结构新颖合理、合理运用液压原理控制论

◎阀瓣快开慢闭、无水锤冲击

◎使用寿命时间长

◎灵敏度高、安全泄压

◎运行平稳、无噪声

安装要求

◎在持压／泄压阀前必须安装过滤器。

◎调节时导阀上的螺杆应退出，启动水泵让水由泄压阀泄出，逐渐拧入调节螺杆，使压力逐步升高，一直到所需设定的压力为止。调定后拧紧锁紧螺母。

500X不锈钢持压泄压阀工作原理

1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。

当进口压力*过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。

当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压**导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

    500X安全泄压阀用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力，消防泵关闭后还可以减小水锤的冲击，也用于大型供水系统的水锤装置。由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统，利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。

三、500X不锈钢持压泄压阀主要技术参数

四、500X不锈钢持压泄压阀主要零件材料

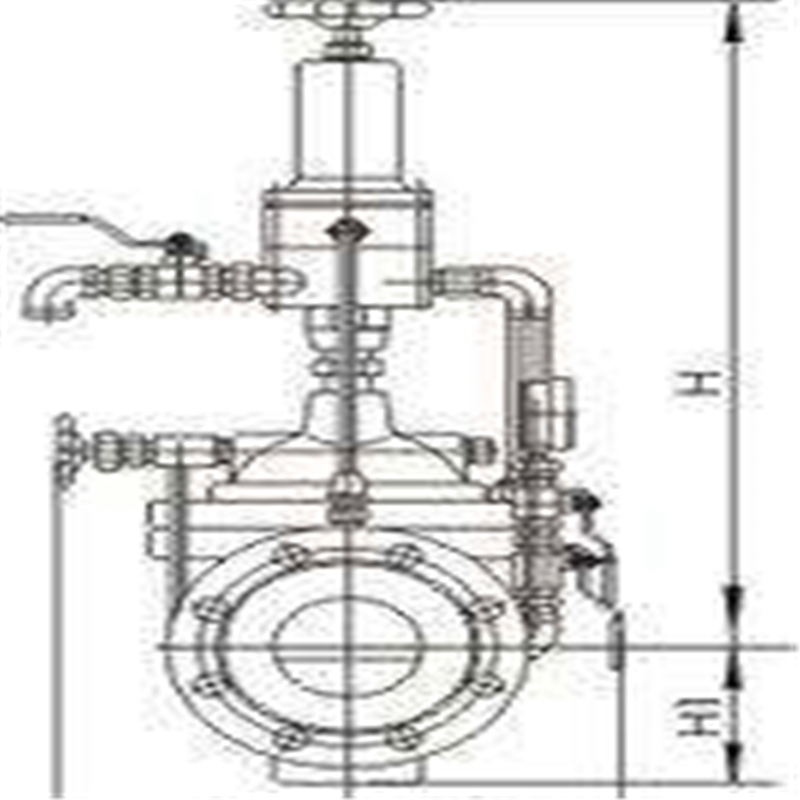

五、500X不锈钢持压泄压阀连接尺寸

当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀、导阀、球阀流向出口，此时主阀处于开启状态。当进口压力超过导阀设定的安全值时，泄压导阀会自动开启，通过球阀放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。当导阀调整为持压状态时，只要主阀进口水压底于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀排至出口，控制室将压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀常闭或用丝堵换下。本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

500X不锈钢持压泄压阀性能特点：

​ ①阀体采用全通道、流线型设计，流体阻力小，流量大；

    ②体盖、活塞缸连接处由密封垫和密封环双重密封，无外漏；

    ③阀体、活塞缸、活塞双重导向，动作平稳、可靠；

    ④全不锈钢活塞缸、整体铸造活塞、NBR密封环，完美组合大延长使用；

    ⑤引进国外先进技术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换；

    ⑥带导流孔的活塞缸，适当增加阻尼，使得活塞运动更趋于平稳。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
