ZFL水库专用电动直排式锥形阀 产品说明
长期以来，在工业和民用管道系统控制中，特别是流量的线性控制及消除系统的气蚀和震动现象方面，没有一种控制阀门能很好地解决这些问题。固定锥型控制阀（HARTMAN FIXED CONE VALVES），其先进的结构设计、良好的线性流量特性、理想的气蚀和震动消除效果，立即获得了国内各设计研究院及客户的好评。若配以适当的先导阀及控制管路，该阀可以作为减压阀、泄压/持压阀、流量控制阀等多种控制阀门使用.

ZFL水库专用电动直排式锥形阀特 点:
用于水库、大坝、水利工程等管道系统中，对于流量实现线性控制、消除系统的气蚀和震动现象、高压消能、防洪泄洪工程，有独特功用。
固定锥型控制阀分类:
1. 按阀门使用场合的不同，可分为二种：
● 开放型(KFCD型)－主要应用在管线的未端，作为泄压/持压阀、排放控制 阀等使用。
● 管中型(KFCL型)－主要应用在管线中部，作为减压阀、流量控制阀等使用，或代替闸阀、蝶阀进行管道的切断控制。
2. 按阀门操作方式的不同，可分为四种：
● 手动操作式
● 液动操作式
● 气动操作式
● 电动操作式
固定锥形阀水流经阀门入口流入阀内，在固定维与套筒之间的流道增速，通过导流孔板后流出。阀门过流南应平整光滑特别是维体及摇背m与阀体相交应处避开水流冲击(如下图)

  b固定锥形阀气蚀说明

      气蚀，是流体通过段渐缩断面时， 部分液体气化，产生微小气泡。这些气泡.般都会附着血流道壁上,即所谓附壁效应。在随后的开阔断面，这些气泡会炸裂，由于气泡压力很高，在炸裂瞬间会适放出很大能量，其表现有发生噪声、振动(重时可造成基础和相关构件的破坏，产生疲劳断裂)。 本阀门中，设贸了两级导流孔板，形成了一个较强的回流区。流体在截流区以很高速度流出时，会受到回流区的强烈扰动，破坏气泡的附壁效应，使汽泡只能在流体内部破裂。同时，这种扰动还可以使气泡提前或滞后破裂，避免在截流区出口集中破裂。同时，设置了补气阀(PN10, DN150)。 复合式补气阀它必须设有二孔一大一小，大孔与通径孔基本相等，管道首次通水有大量气体往外排，这些气体是从大孔排出。当气体排完后，大孔停止排气，管道在正常动转时管内自然会产生气囊体，这些气体会慢慢形成变大，会集中到管道上部，对对管道出水量有定的影响，这些气体由小孔解决排除，使管内无气体存在。如出现停电、停停泵。管内水流空式随时会出现负压。管内需要大量的空气，浮球顺水下降，打开小孔带动大孔进行大量进气，确保管道安全。

c.流量调节

   根据流道的流体力学模型，很容易模拟阀门在不同开度时的流量值，然后绘制阀门的开度一流量特性曲线，阀门开度与流量近似于等比例关系。本阀门设计调节性能优异
 f.固定锥形阀阀门密封
   主密封面必须采用金属对金属密封形式，以确保密封面的坚固耐用:副密封采用丁睛橡胶密封。
 二.固定锥形阀阀门传动
a.阀门是依靠套简闸的轴向移动，改变流道调节部位的截面积，从而实现流量调节。
b,阀门传动系统的传动路径是电动执行器双级蜗轮 箱一驱动轴转运一驱动摆臂套筒滑块驱动 套 简沿轴线直线运动。
c.套简由前后两组导轨支撑，每组导轨为8条，导轨面材料为铝青铜。

三、阀门寿命及可靠性

      a.阀门采取主密封为硬密封副密封为丁睛橡胶密封设计。套简密封面对焊不锈钢SS304材料，固定谁上的密封环采用丁晴橡胶硬密封面对焊不锈钢SS304材料。阀门关闭时，可以剪除附着在密封而上的泥砂、杂草、木块等污物，密封面不受损害。
      b.阀门中所有密封垫片、填料均采用柔性石墨材料。 传动系统中，蜗轮箱采用全封闭设计，箱体中不会有水渗入，箱体中填充高级润滑脂。
      四、防腐涂装特殊要求
      1)阀体在涂装之前，应进行喷丸除锈，达到Sa2.5 级要求，以彻底清除浮锈、油脂和附着物。
      2)所有阀门和操作机构及附属设备，应涂刷耐水性良好的保护涂层。阀门内腔过流面喷涂841环氧食品内壁涂料(白色)。
      3)阀门和驱动装置及附属设备，都涂刷有耐腐蚀性能良好的保护层，外观光滑明亮。

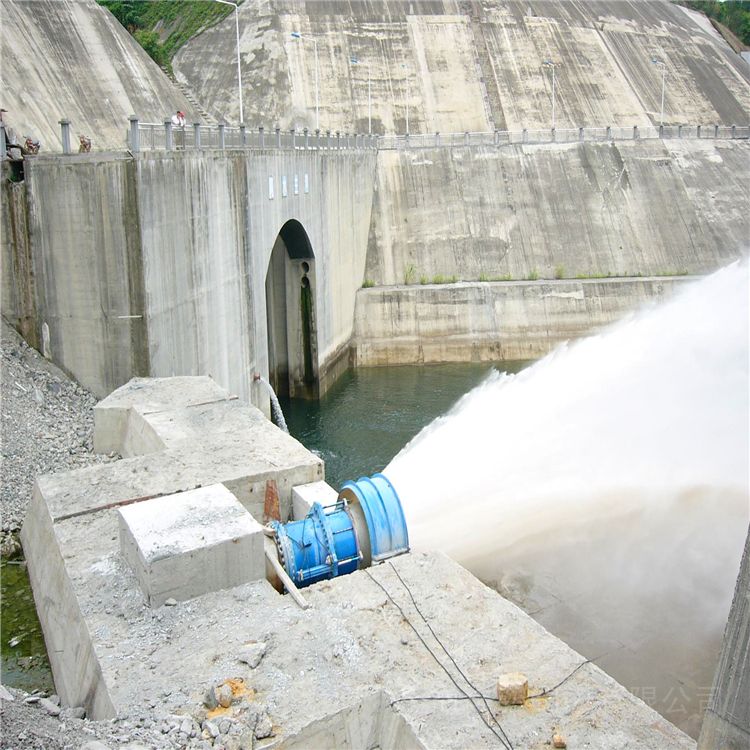

锥形阀的布置与周围建筑物有密切关系，如布置不当时，因射流引起对建筑物的冲刷或形成的雾气对电站的运行带来麻烦，以及放水时引起的显著震动，因此布置形式必须慎重考虑。

ZFL水库专用电动直排式锥形阀主要性能：

规格	布置形式	*大开度m	检修时*大开度	设计水头m	*大流量m/s	启闭力kn	电机功率kw
DN 800	45.C	0.40	480	60	13.5	8.7	3
DN 1000	45.C	0.50	700	60	21.0	60	3
DN 1200	45.C	0.58	810	60	30.3	73	4
DN 1400	45.C	0.70	830	60	41.2	84	4
DN 1600	45.C	0.74	930	60	53.8	95	5.5
DN 1800	45.C	0.80	105	60	55.5	105	5.5

主要外形及连接尺寸表

DN	D	D1	n-d	A	Β	B1	L	L1	L2	L3	Η	H1	R	重量kg
800	1015	950	24-33	920	1250	830	740	1160	1152	148	1085	150	850	1210
1000	1230	1160	28-36	1260	1500	1250	1460	1930	1400	375	1828	200	1050	2935
1200	1455	1380	32-39	1434	1696	1400	1520	1925	1603	410	1872	200	1250	3200
1400	1675	1590	36-42	1660	1880	1600	1340	2210	1790	437	1894	200	1450	4900
1600	1915	1820	40-48	1866	2100	1700	1530	2130	2150	600	2060	200	1650	6605

　　注：本阀可按用户要求设计制造

锥形阀经一段时间运转后，应对锥形阀进行定期清扫、去锈、油漆，应对锥形阀的油缸、液压站进行定期检查和油加，定期检查和更换密封圈及止水橡胶，保证阀门处于正常运转。

使用说明

1、用户在安装锥形阀前必须校对阀门型号、连接尺寸及注意介质流向，保证与阀门要求一致性。

2、用户在安装锥形阀时，必须预留锥形阀驱动的必要空间。

3、驱动装置的接线须按线路图进行。（详见电动装置说明书）

4、锥形阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

5、有导流罩的要在其下方加支撑，以防导流罩下垂影响阀门密封。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
