TL341X型手动活塞式调流调压阀 产品说明
本发明涉及水泵出口控制阀门领域，更具体地，涉及一种活塞式调流控制阀。活塞式控制阀阀体为流线型轴对称流道，流体在阀体内能被很好地引导，能显著降低噪音和振动。保证阀门在高压差也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4Mpa
活塞式控制阀具有可靠的密封性能，在调节阀处于全全关闭状态下，保证无任何渗漏。活塞式控制阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行，使用寿命不小于30年，活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及颗粒杂质的流体，活塞式控制阀在*大工作压力和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。

TL341X型手动活塞式调流调压阀背景技术：
活塞式调流阀主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用，活塞式调流调压阀是能满足各种特殊调节要求的阀门。其调节功能是靠类似于活塞状的阀塞在阀腔内延轴向移动，从而控制水流的出阀面积来实现的。
现有的活塞阀的主阀基本上都是为截止式结构，使得阀门在运行时存在具有流阻大，在全流量全开度运行时水头损失偏大的缺陷，以及在技工制造中，存在体积大、重量大等不利于大口径阀门开发生产的问题，且由于活塞阀长期使用容易积累污泥，长久积累下来容易出现卡死阀门的现象，人工进行清理需要对活塞阀进行拆卸，维护不方便且维护费用高。

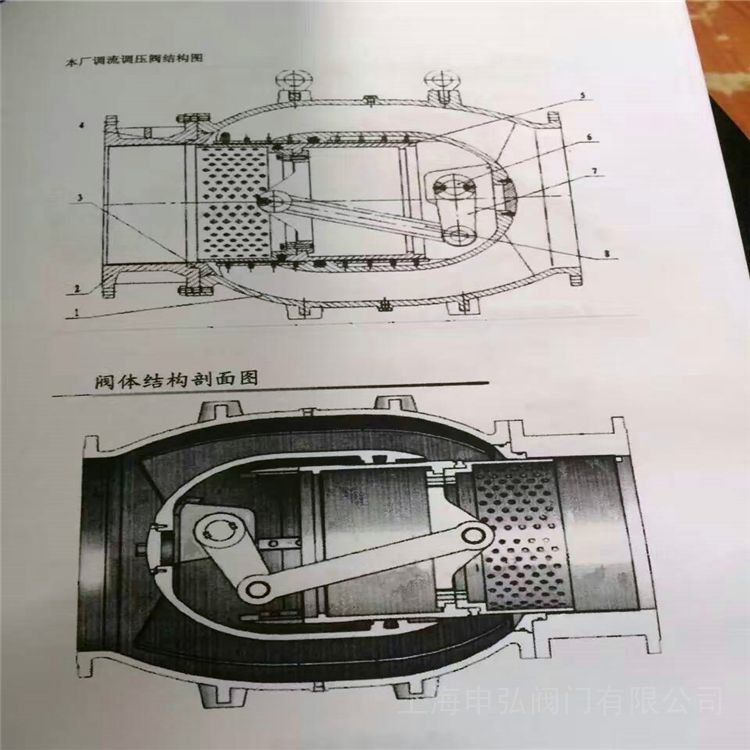

为活塞式结构，活塞式控制阀调节应为曲柄滑块机构，关闭滑块为园筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接为法兰连接，结构长度符合相应的GB的要求。活塞式控制阀由阀体、活塞、曲柄、连杆、消除装置、阀杆、轴套、阀座、密封圈等主要部件组成。

TL341X型手动活塞式调流调压阀结构特点
1、线性度好：由于阀体内部结构采用特殊结构设计，对于流体的流量控制具有**的线性度，即使在*一个10％行程中具有**的控制流量效果。
2、抗腐蚀、抗振动：充分利用液力动力学原理进行流道设计，消除汽蚀和振动现象对管网的损害，大大提高了阀门和管道的使用寿命。
3、工作可靠：合理设计流道和密封型式，使阀门可以适用含有泥沙等小颗粒杂质的流体，不会因杂物造成关闭不严而导致泄漏和控制失灵。
4、高压消能：即使在高压差的情况下，该阀也能有效果的消除高压，将高压减为低压，而且不会产生振动和气蚀现象，有效保护阀门的使用寿命。
5、选材精良：阀门的关键部分如阀座、挡块、导轨等部件均采用特殊的不锈钢材料制作，此材料耐磨、耐气蚀，硬度为普通不锈钢三倍。
6、浮动阀座：阀座与椎体的连接采用特殊的胶粘合，粘性高，耐剪切，浮动阀座在密封时阀座产生自定心效果，使密封可靠。
7、操作距组小：阀门中的启闭件做为套闸，其运动方向与主管流体方向一致，而且有效受力面积小，因此启闭阀门所需的操作力矩也很小，驱动装置成本科大幅*低。
8、流体阻力小：该阀*进的结构设计，合理的流道分布，使整个阀门的压力损失降至*有利用节约整个管网的动力消耗。
9、使用寿命长：阀门中主要密封为金属对金属，密封可靠，抗流体冲蚀力强，不易被夹杂的垃圾损害，加大部分采用不锈钢制造，阀门的使用寿命大大提。

四、TL941X型活塞式调流调压阀主要技术性能

公称压力	PN10	PN16	PN25	PN40	PN64
壳体实验压力(MPa)	1.5	2.4	3.75	6.0	9.6
密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
适用温度	正常-10～135℃，高温根据要求而定。
适用介质	水、油品等

五、TL941X型电动活塞式调流调压阀压损系数K

全开位置的压损系数K值

DN	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1600
扇	1.6	3.0	2.7	2.0	2.1	2.2	1.5	1.5	1.5	1.5	1.5	1.5	1.4	1.4	1.3	1.1	1.1	1.1
鼠	2.0	6.6	7.1	6.2	9.2	6.9	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5
更大口径根据要求设计

全开时的压头损失:△P=K·ρ/2·V²

公式中: △P为压头损失,单位Pa。V为流速,单位m/s。K为压损系数。ρ为密度,单位Kg/m³。

六、TL341X型手动活塞式调流调压阀零件及特性

零件名称	材质	特性
驱动杆	不锈钢	驱动杆左右被阀体固定
曲柄	不锈钢	坚固,关闭过程中匀速旋转
导轨	铜合金	活塞被导轨全程引导,不受沉淀物影响
连杆	不锈钢
活塞	不锈钢	操作力矩小，在调节过程中对”T”型环无磨损.只有在关闭过程中才有微小磨损
鼠笼	不锈钢	水对撞消能, 无气蚀
“T”型环	三元乙丙橡胶、 丁晴橡胶	“T”型环固定在压力区

八、TL341X型手动活塞式调流调压阀注意事项

1.建议阀前直管长度至少为3～5倍阀门的口径 下游直管长度至少为5～10倍阀门的口径。

2.作放空阀时,如直接排空,应加强法兰;如不直接排空,应在下游提供一吸气口。

3.阀门的全开和全关位出厂已调试好，电装的具体功能请详见电装说明书。



九、TL341X型手动活塞式调流调压阀主要外形尺寸

DN	L	L	D			D1			D2			n-Φd
	PN10-25	PN40-64	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
100	325	400	220	220	235	180	180	190	156	156	156	8-18	8-18	8-22
125	325	400	250	250	270	210	210	220	184	184	184	8-18	8-18	8-26
150	350	450	285	285	300	240	240	250	211	211	211	8-22	8-22	8-26
200	400	550	340	340	360	295	295	310	266	266	274	8-22	12-22	12-26
250	500	650	395	405	425	350	355	370	319	319	330	12-22	12-26	12-30
300	600	750	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	700	850	505	520	555	460	470	490	429	429	448	16-22	16-26	16-33
400	800	950	565	580	620	515	525	550	480	480	503	16-26	16-30	16-36
450	900		615	640	670	565	585	600	530	548	548	20-26	20-30	20-36
500	1000		670	715	730	620	650	660	582	609	609	20-26	20-33	20-36
600	1200		780	840	845	725	770	770	682	720	720	20-30	20-36	20-39
700	1400		895	910	960	840	840	875	794	794	820	24-30	24-36	24-42
800	1600		1015	1025	1085	950	950	990	901	901	928	24-33	24-39	24-48
900	1800		1115			1050			1001			28-33
1000	2000		1230			1160			1112			28-36
1200	2400		1455			1380			1328			32-49
1400	2800		1675			1590			1530			36-42
1600	3200		1915			1820			1750			40-48
​更大口径根据要求设1

本发明为克服上述现有技术所述的至少一种缺陷，提供一种活塞式调流控制阀，能够防止以后出现污泥增多，卡死阀门现象。
为解决上述技术问题，本发明采用的技术方案是：一种活塞式调流控制阀，包括阀体、活塞、活塞架、导轨、曲柄滑块机构和驱动装置，所述的阀体包括进口和出口，所述的活塞架设在阀体内，活塞架上设有导轨，所述的活塞与导轨滑动连接，所述的曲柄滑块机构一端与活塞连接，另一端与驱动机构连接，还包括扫除口、第二扫除口和冲洗管，所述的扫除口设于阀体侧壁，所述的第二扫除口设于活塞架侧壁，所述的冲洗管与活塞架连接。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
