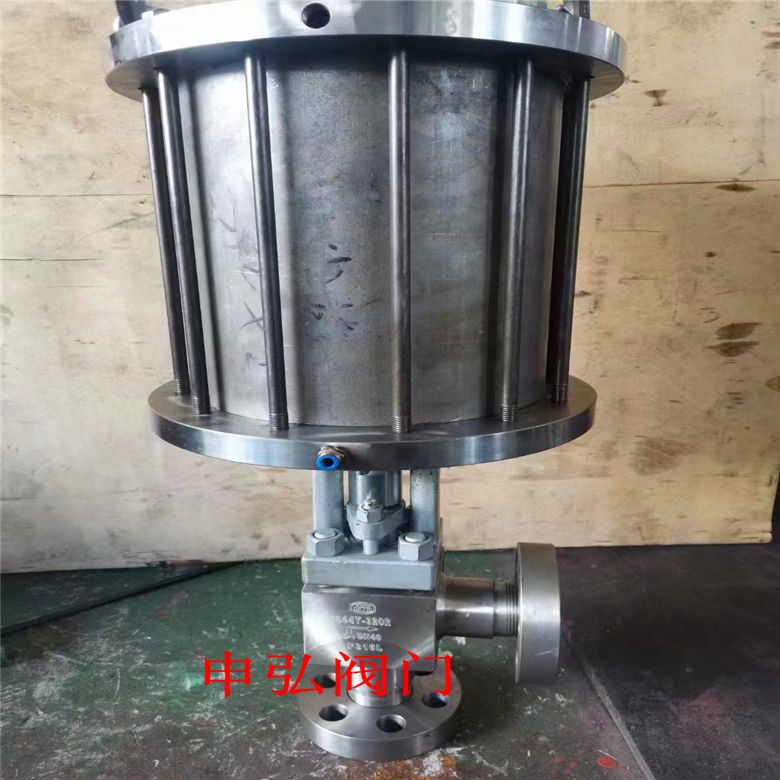

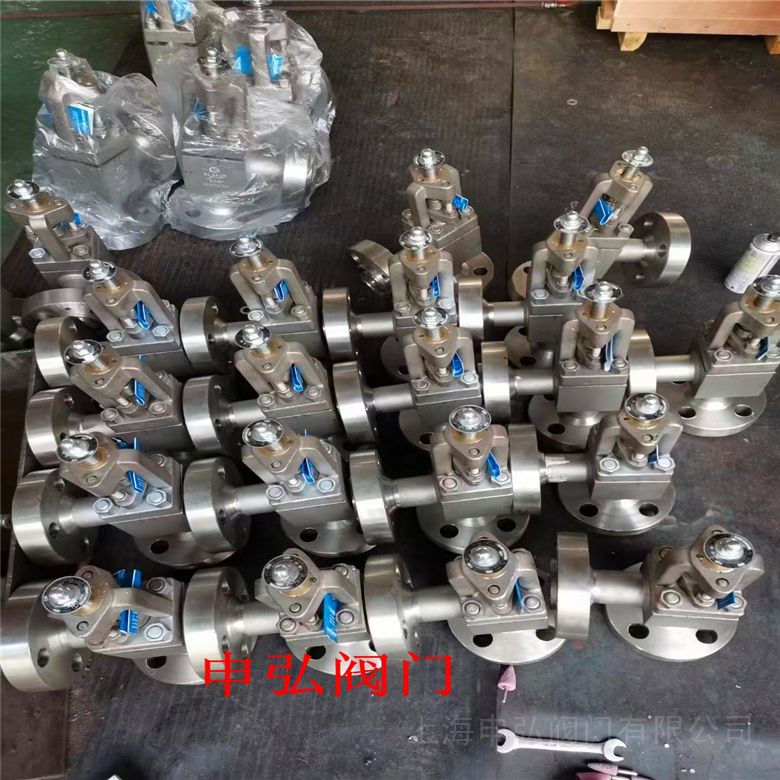

LJ647Y气动高压平衡角式节流截止阀申弘

产品型号：

LJ647Y

品牌：

申弘

≧1 台
￥3200.00

所在地：

上海闵行区

更新日期：

2025-06-17

详细信息

| 询价留言

LJ647Y气动高压平衡角式节流截止阀产品说明
实现了介质输送、截止、调节等功能，其密封性能直接影响到航天设备的安全可靠运行。高压角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，(通用名称：暗杆)，也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此，这种类型的截流截止阀阀门适合作为切断或调节以及节流用。高压平衡角式截止阀(J47Y、J67Y)的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，适合于对流量的调节。

　　截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，所以截止阀的全开位置，应由阀瓣的行程来决定。

LJ647Y气动高压平衡角式节流截止阀工作原理

　　高压平衡角式截止阀(J47Y、J67Y)的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。截止阀启闭过程中启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。

　　截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与阀座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全闭过程中阀瓣行程小,其高度相对较小。截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大。

高压角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

LJ647Y气动高压平衡角式节流截止阀结构特点:

1、阀瓣没有通孔，介质从阀瓣流入阀门中腔使阀瓣所受介质平衡，启闭力矩小。

2、升降式阀杆结构，开启轻便，密封性好。

3、采用F-4复合橡胶密封圈，密封性好，且耐酸碱腐蚀

4、制造验收标准，JB/T450-1992。

高压角式截止阀的进出水通道在同一方向上不成90°直角。当流体通过阀门时，它会改变方向，导致恒定的压降。高压角式截止阀*大的优点是阀门可以安装在管道系统的角落。这样可以节省90°弯头并使其更易于操作。因此，高压角式截止阀非常适用于天然气、化工、石化、石油、造纸、矿山、电力、液化气、食品、给排水、市政、机械设备配套、电子行业、城市建设等领域通过阀门的不同支架可驱动相配公称通径阀门，而直接装置管线系统，实现就地/远程自动控制阀。具有可靠性设计，标准化的配置，运行平稳，启/闭时间短，断信号时，具有保护功能，能源故障备有气动/手动转换装置。

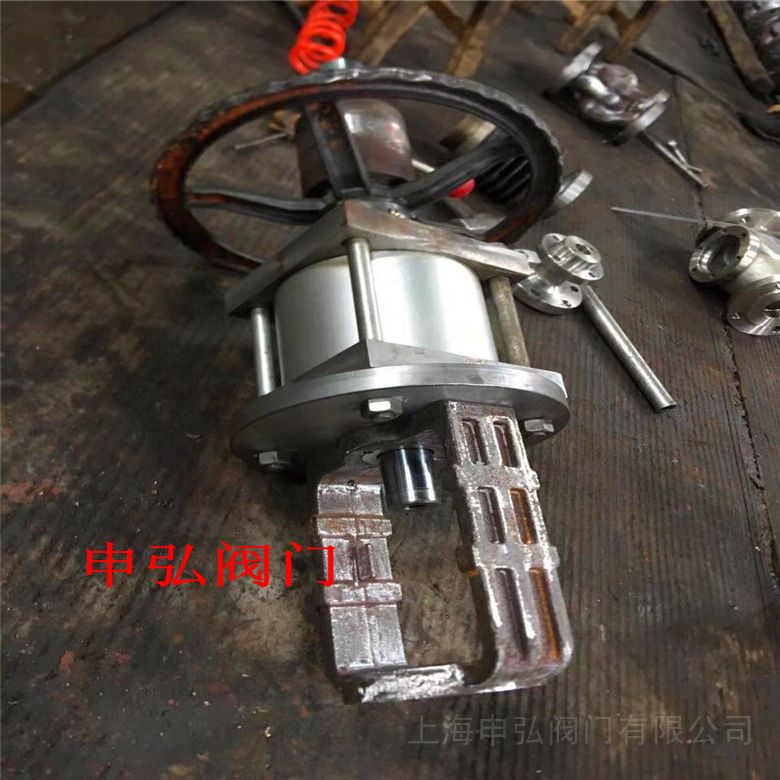

1、气动

打开平衡阀，关闭气源
轻松转动手轮，逐渐使手柄推移手动指牌位置；
转动手轮逆时针阀门关，顺时针阀门为开。

2、手动--->气动(有气源时)

打开气源，关闭平衡阀；
轻松转动手轮，手柄回复气动指牌位置，即阀门自动控制。
严禁敲打或撞击手柄

产品特性

MZSS系列气动执行器专为解决在用手动阀门，通过阀门的不同支架可驱动相配公称通径阀门，而直接装置管线系统，实现就地/远程自动控制阀。具有可靠性设计，标准化的配置，运行平稳，启/闭时间短，断信号时，具有保护功能，能源故障备有气动/手动转换装置。

技术参数

配置阀	公称通径(DN/mm)	50～700
	公称压力(DN/MPa)	1.6～10.0
气缸类型		单缸单活塞双动作/双缸双活塞双动作(任选)
工作介质		经净化压缩空气
介质温度		5～55℃(低于5℃的压缩空气需经特殊除水处理)
工作环境		潮湿、多尘、易燃、易爆
气缸操作压力(MPa)		0.25～0.5
阀门	公称通径(DN/mm)	50～100	125～200	250～300	350～400	500～600	700
	开关全行程切断时间/S	＜4	＜8	＜13	＜16	＜22	＜25
气动/手动装置形式		手轮上装式/手轮中间式(任选)
气动/手动装置操作		详见指示牌所示、操作要领
阀门控制型式		单电控/双电控(任选)可提供防爆型
执行机构与阀连接		气动控制阀数据单

执行机构尺寸

公称通径(DN/mm)	50	80	100	125	150	200	250	300	350	400	450	500	600	700
气缸内径(mm)	120～160			200		300		360		400			615
单缸高度(H/mm)	405	475	525	565	605	780	830	930	1000	1080	1130	1200	1300	1450
双缸高度(H/mm)	560	630	680	720	760	930	980	1080	1150	1230	1280	1350	1450	1600

执行机构控制配件技术参数

项目\\型号名称	LLF 3 25 防爆阀门控制箱	VAP ASCO 电磁阀	防爆软管	限位开关(回讯器)
性能规范	隔爆型本安型使用压力：0.02-0.1MPa	24VDC 使用压力 0.02-0.1MPa	耐压：2.0MPa 围转：360°	220VDC 0.5A 触点：单级双触点
气源连接螺纹	通径6mm/3-M12×1.25 通径10mm/3-M18×1.5 通径15mm/3-M22×1.5	接口直径 Rc1/4、Rc1/2
电源进线防爆软管接螺纹	M27×1.5、G3/4
回讯器进线防爆软管连接螺纹			M16×1、G1/2	M16×1.5、Z1/2(进口)
阀门公称直径配气源铜管直径	DN50～150mm配φ8×1 DN200～250mm配φ12×1 DN300～600mm配φ16×1.5 DN700mm配φ18×2
备注	·手控装置有自锁机构 ·电路故障时进行手动操作	·VPA和ASCO电磁阀、限位开关的控制电源回讯器等可集中接入接线盒中。

气动

打开平衡阀，关闭气源
轻松转动手轮，逐渐使手柄推移手动指牌位置；
转动手轮逆时针阀门关，顺时针阀门为开。

2、手动--->气动(有气源时)

打开气源，关闭平衡阀；
轻松转动手轮，手柄回复气动指牌位置，即阀门自动控制。
严禁敲打或撞击手柄

LJ647Y气动高压平衡角式节流截止阀性能参数

技术参数		压力等级（MPa）
技术参数		16.0	20.0	25.0	32.0	35.0	40.0
公称压力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
试验压力（MPa）	强度	24.0	30.0	37.5	48	52.5	60
试验压力（MPa）	密封	17.6	22	27.5	35.2	38.5	44
适用介质		水、油品、天然气等
工作温度		-29～120℃

L/J47Y平衡角式截止阀外形结构图

LJ647Y气动高压平衡角式节流截止阀外形尺寸

公称压力（MPa）	公称通径（mm）	尺寸（mm）
公称压力（MPa）	公称通径（mm）	DO	P	D1	D	L	b	Z-d	H	W
16.0 20.0	25	22	50.80	101.5	150	210	35	4-26	243	220
	32	28	60.32	111	160	260	35	4-26	299	300
	40	35	68.28	124	180	305	38	4-30	332	300
	50	47	95.25	165	215	300	42	8-26	367	320
	65	57	107.95	190.5	245	330	48	8-30	383	320
25.0 35.0	25	22	50.80	101.5	150	210	35	4-26	243	220
	32	28	60.32	111	160	260	35	4-26	299	300
	40	35	69.28	124	180	305	38	4-30	332	300
	50	47	95.25	165	215	300	44	8-26	367	320
	65	57	107.95	190.5	245	330	50	8-30	383	320

L/J67Y平衡角式截止阀外形结构图

LJ647Y气动高压平衡角式节流截止阀连接尺寸

公称压PN（MPa）	公称通径DN（mm）	外形尺寸（mm）
公称压PN（MPa）	公称通径DN（mm）	L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550

高压平衡角式截止、节流阀标准，截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

使用保养及注意事项 ,

1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。

2、本系列产品操作手柄上标有启闭旋向标志，并根据限位柄升降大小，调节启闭高度。

3、关闭阀门时严禁使用加力杆。

4、产品使用过程中，要定期向油杯内注入定量润滑脂。

5、如因易损件损坏而泄漏，要及时更换易损件。

6、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。

7、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
