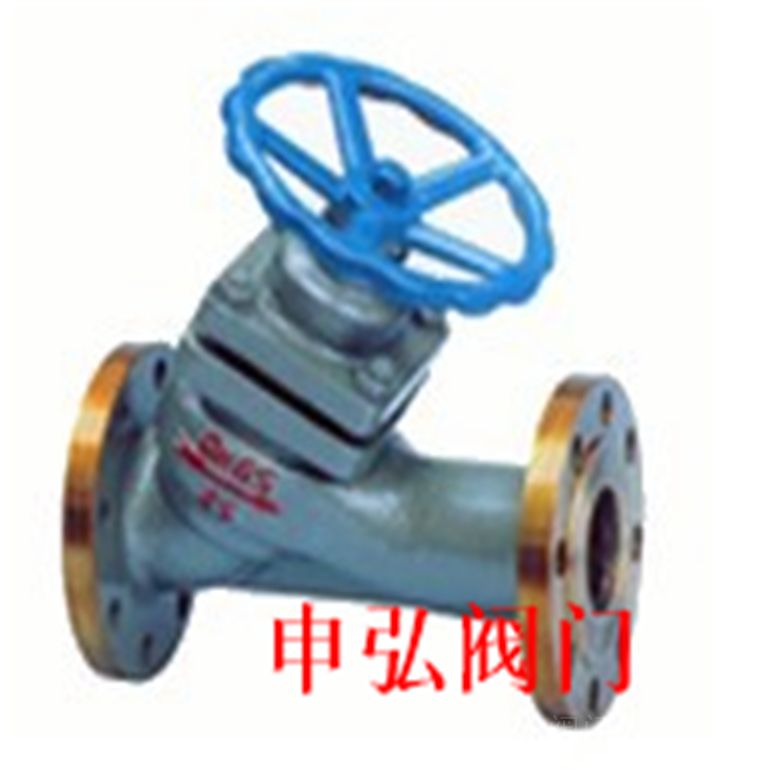

Y型直流式氨用法兰式截止阀 产品说明
直流式Y型截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向，是截止阀中流阻较小的。应用于石化、冶金、化工、电站等行业。y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30～180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨石棉盘根主要外形尺寸(法兰尺寸按JB78 PN1.6MPa规定。

本实用新型高强度直流式截止阀阀体,包括阀体正身,进出口流道,阀座,阀腔中头斜孔,管道连接机构,阀座外围有R形凹槽及抗震支承孔,其特征在于阀体正身呈一不等边的多边形棱柱体,阀座外围加工有R形凹槽,阀体上加工有抗震支承孔,本实用新型强度高,能耗低,无论是在恶劣的工况及环境下使用都具安全可靠的特征.

选用Y型直流式氨用法兰式截止阀：
（1）Y型截止阀适用于小口径管道需调节流量、压力且精度要求不高时或经常关闭截断水流的单向流动的管段上。
（2）由于Y型截止阀阻力较大，相对适用于对流阻要求不高的管路上。
（3）不适用于粘度较大或含有颗粒易沉淀的介质。

Y型截止阀也称“直流式截止阀”，Y型截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道也有一定的角度，阀体可制成整体式或分开式。直流式截止阀几乎不改变流体的流动方向，在截止阀中流阻*小。阀座和阀瓣密封面可堆焊硬质合金，使整个阀门更耐冲刷和腐蚀，非常适合于氧化铝系统中的管路控制，同时也适合于有结焦和固体颗粒的管道中。

Y型直流式氨用法兰式截止阀主要技术参数

直流式截止阀主要零件材料

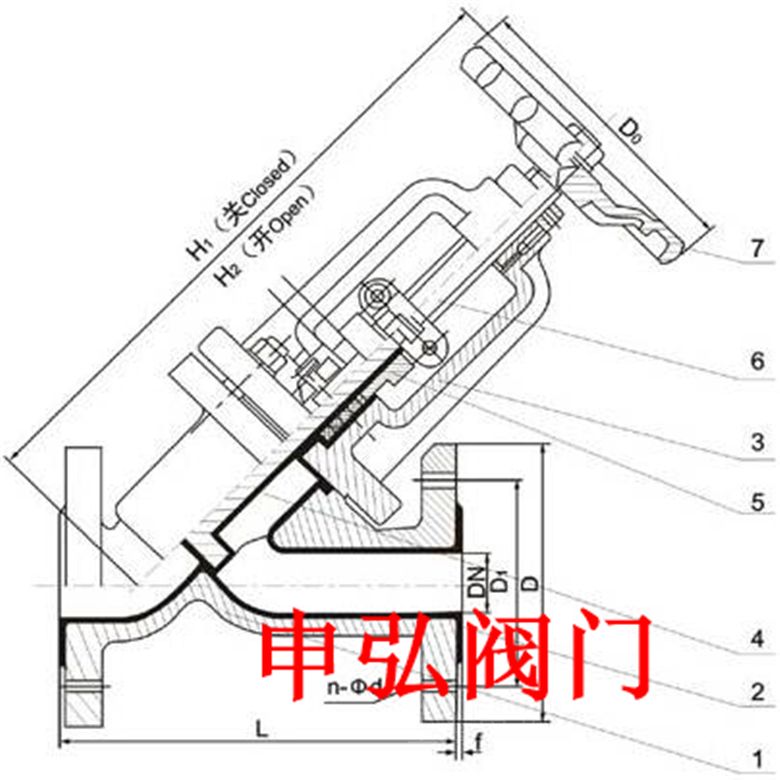

Y型直流式氨用法兰式截止阀主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定）

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
