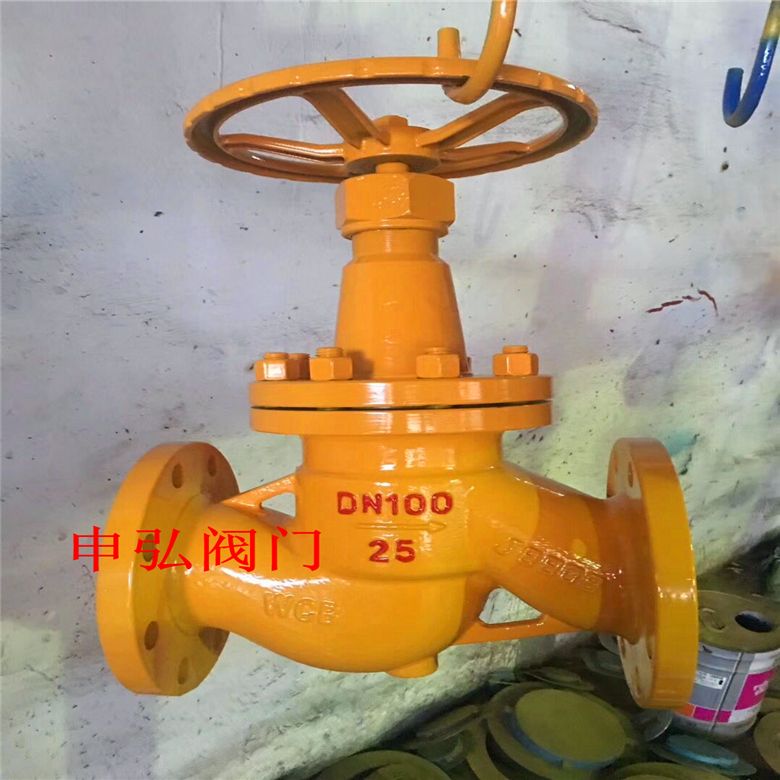

J41N弹性尼龙软密封天燃气截止阀 产品说明

采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。液化气截止阀是使用*广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

本实用新型的目的在于克服上述现有技术的不足，提供一种可长期适用于海水介质的截止阀软密封结构。截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。专为燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯，密封可靠、无外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料，为软密封，密封可靠。适用于液化石油气管路系统，作为启闭装置，也适用于其他温度≤80℃的管路。

本实用新型的目的是这样实现的:一种截止阀软密封结构，包括阀盘和设在阀盘上的密封橡胶，其特征在于密封橡胶由压板紧压在阀盘上，压板则由设有止动垫片的紧固螺栓紧固在阀盘上。密封时密封橡胶的端口部位截面为圆弧形状，受阀盘向下的力，压在阀体的平面上而发生变形，形成密封面。

J41N弹性尼龙软密封天燃气截止阀产品特点：

1．采用弹性V形聚四氟乙烯或丁腈橡胶作为动密封填料，由填料盖、不锈钢弹簧提供初始密封，填料密封性能随介质压力上升而增强，即具有自密封性能，无需人工维护。

2．当阀门外部失火时，软密封材料被高温烧毁，其金属密封仍能保证阀门紧闭密封，从而形成了软硬双重密封结构，密封性能好。

3．防静电结构：当阀门的内密封体旋转摩擦产生静电时，利用一个导电装置和大地连通，从而避免静电导致天然气火灾。

4．防火结构：当软密封材料被烧坏后，金属密封面仍能保持密封，避免火灾扩大。

燃气截止阀产品性能参数：

产品名称：燃气截止阀

规格范围： DN15-DN300

温度范围： -20℃≈120℃压力范围 PN16

阀体材质： 碳素钢

阀杆材质： SS304阀盖材质 碳素钢

阀座（瓣）材质： 尼龙

连接方式： 法兰连接

适用范围： 水、气体、天然气、燃气、液化气

​本厂生产J41N-25C、J41N-40C液化气截止阀范围如下：

• 通径（DN）：15∽200（mm)

• 压力（PN）2.5∽4.0MPa

• 材料：锻钢、碳钢

J41N弹性尼龙软密封天燃气截止阀具有以下优点：

• 结构简单，制造和维修比较方便。

• 工作行程小，启闭时间短。

• 密封性好，密封面间磨擦力小，寿命较长。

液化气截止阀的安装与维护应注意以下事项：

• 手轮、手柄操作的截止阀可安装在管道的任何位置上。

• 手轮、手柄及伟动机构，不允许作起吊用。

• 介质的流向应与阀体所示箭头方向一致。


J41N弹性尼龙软密封天燃气截止阀主要零件材料：

J41N液化气截止阀性能规范：

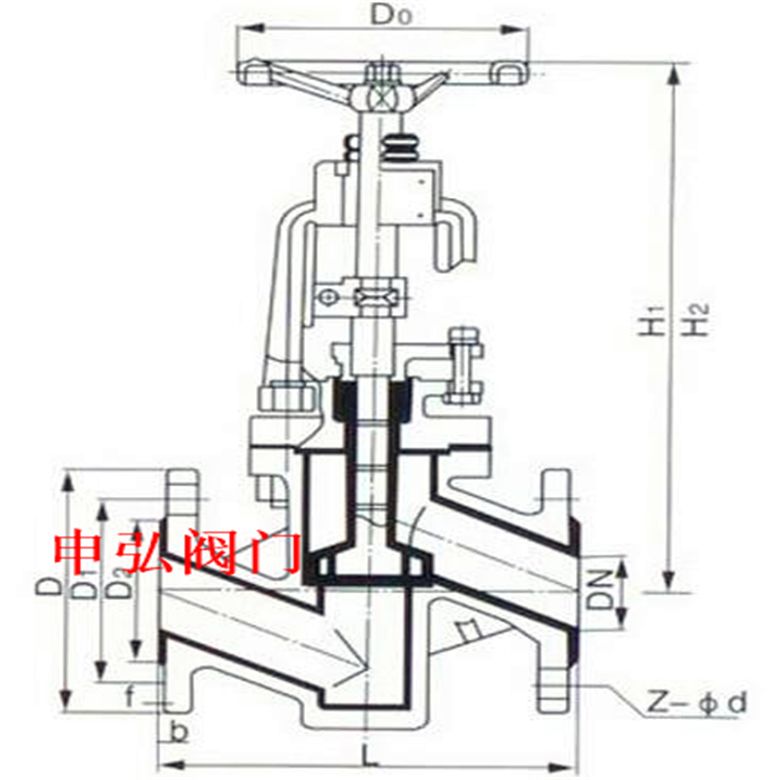

J41N弹性尼龙软密封天燃气截止阀的主要外型尺寸和连接尺寸 单位：mm

液化气截止阀有什么缺点？

流体阻力大，开启和关闭时所需力较大。

不适用于带颗粒、粘度较大、易结焦的介质。

调节性能较差。

液化气截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。液化气截止阀是使用*广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

操作原理和结构说明

手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到*高点上密封起作用。本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
