1、DJ941F电动超低温截止阀对材料的要求

    超低温截止阀采用阀瓣与阀座接触的锥面密封结构，密封副设计成金属对金属的硬密封形式，阀座设计在阀体上，和阀体组成一体结构。为保证阀门的可靠密封，在阀瓣和阀体密封面上喷焊硬质合金。经过低温试验及涂层力学性能试验，证明喷涂后硬度增加，低温环境耐磨性能良好，促进阀门在低温环境的可靠密封。防爆型电动截止阀执行器性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。


低温截止阀-DJ941F-40P电动低温截止阀 The low temperature electric cut-off valve显注的特点就是其阀盖一般为长颈结构，在 GB/T 24925《低温阀门技术条件》中也有明确规定“低温切断阀、低温闸阀、低温截止阀、低温球阀、低温蝶阀的阀盖应根据不同的使用温度要求设计成便于保冷的长颈阀盖结构，以保证填料函底部的温度保持在 0℃以上”。 加长阀盖结构的设计主要是为了使阀门操作手柄和填料函结构远离低温区，既可以避免温度太低造成操作人员冻伤，也可以保证填料函和压套在正常的温度下使用，防止填料的密封性能降低，延长填料的使用寿命。此外，由于低温管道一般有着较厚的保冷层厚度，长颈阀盖便于保冷施工，并使填料压盖处于保冷层外，有利于需要时随时紧固压盖螺栓或添加填料而无需损坏保冷层。本实用新型由碟簧,升降螺杆,提升螺母,锁紧背冒,上阀杆,下阀杆,电机组成,电动截止阀制作工艺及安装方法均可采用现有可行技术,电动阀门由电机带动,上阀杆与下阀杆处加有一组碟簧,升降螺杆通过下压,碟簧压缩变形,上阀杆与下阀杆不会相碰,使其在工作中不会卡死.提高密封性,锁紧背冒将其锁紧,锁紧背冒下部有提升螺母,更加严密,防止外漏.
分类：户外型、隔爆型、整体型、整体调节型、隔爆整体调节型等。
电源：常规三相380V（50Hz），特殊660V、415（50Hz、60Hz），单相220V、110V（50Hz、60Hz）
环境温度：-20〜+60℃(特殊订货-40〜+80℃ 〕
防护等级：IP55（特殊订货IP65、IP67）
工作制：短时10分钟（特殊订货30分钟）

　超低温截止阀上密封由填料单独实现时，通过计算得出填料压盖施加于填料的预紧力，并在螺栓上加装碟型弹簧，提供预紧力和位移的补偿，克服由于高低温变化填料产生的微观胀缩及密封预紧力的改变。填料压盖螺栓连接的拧紧力矩可参照公式1计算。以此处两个M12的螺栓计算为例，得力矩T=28Nm。在装配时，可使用力矩扳手对此处的螺栓施加28Nm的力矩。。主要用于乙烯，液化天然气装置，天然气LPG LNG储罐，接受基地及卫星站，空分设备，石油化工尾气分离设备，液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。

DJ941F电动超低温截止阀技术参数
公称通径：DN 10~200mm
公称压力：PN 4.0MPa
适用介质：液氧、液氮、液氩、液态烃和液化天然气，LO2、LN2、LAR、LNG等
适用温度：-196℃-+80℃
阀体、阀瓣、阀盖、阀杆：不锈钢
填料、密封垫圈：聚四氟乙烯

二、DJ941F电动超低温截止阀执行标准：

设计与制造	结构长度	浩兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	GB9131	JB/T9092

三、DJ941F电动超低温截止阀压力试验：

公称压力PN	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
上密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

四、DJ941F电动超低温截止阀主要零件材料及性能：

体盖板	阀杆	密封面	垫片	埴料	工作温度℃	适用介质
LCB	1Cr17Ni12	DTL/DTL	1Cr13/柔性石墨低温石棉	PTFE 浸四氟乙 烯石棉绳 柔性石墨	-46	丙烷/丙烯 甲醇,乙烷 煤气/液氨
LC1					-60
LC2					-73
LC3	1Cr18Ni9Ti				-101
LC4					-115
LC8					-196

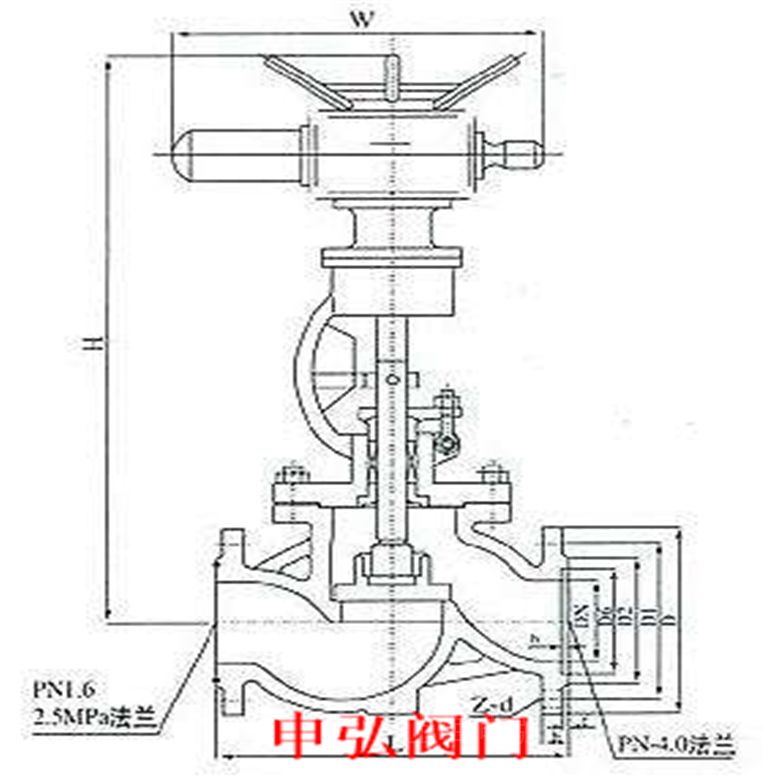

五、DJ941F电动超低温截止阀 PNl.6MPa一4.0MPa 规格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H			D0
								-46℃	4-101℃	-196℃
凸面法兰 RF DJ41Y-16L DJ41Y-16L C1 DJ41Y-16L C2 DJ41Y-16L C3 DJ41Y-16L C4 DJ41Y-16P DJ41Y-16R	50	230	160	125	100	16	4-Φ18	460	480	520	240
	65	290	180	145	120	18	4-Φ18	475	505	525	280
	80	310	195	160	135	20	8-Φ18	520	550	590	280
	100	350	215	180	155	20	8-Φ18	545	575	615	320
	125	400	245	210	185	22	8-Φ18	590	620	660	360
	150	480	280	240	210	24	8-Φ23	650	680	730	400
	200	600	335	295	265	26	12-Φ23	850	880	930	400
	250	730	405	355	320	30	12-Φ25	956	986	1036	450
	300	850	460	410	375	30	12-Φ25	1095	1125	1175	500
2.5MPa	50	230	160	125	100	20	4-Φ18	460	460	520	240
凸面法兰 RF DJ41Y-25L DJ41Y-25L C1 DJ41Y-25L C2 DJ41Y-25L C3 DJ41Y-25L C4 DJ41Y-25P DJ41Y-25R	65	290	180	145	120	22	8-Φ18	475	505	525	280
	80	310	195	160	135	22	8-Φ18	520	550	590	280
	100	350	230	190	160	24	8-Φ23	545	575	615	320
	125	400	270	220	188	28	8-Φ25	590	620	660	360
	150	480	300	250	218	30	8-Φ25	650	680	730	400
	200	600	360	310	278	34	12-Φ25	850	880	930	400
	250	730	425	370	332	36	12-Φ30	956	986	1036	450
	300	850	485	430	390	40	16-Φ30	1095	1125	1175	500
4.0MPa	50	230	160	125	100	20	4-Φ18	483	504	546	240
凸面法兰 RF DJ41Y-40L DJ41Y-40L C1 DJ41Y-40L C2 DJ41Y-40L C3 DJ41Y-40L C4 DJ41Y-40P DJ41Y-40R	65	290	180	145	120	22	8-Φ18	499	530	551	280
	80	310	195	160	135	22	8-Φ18	546	578	620	280
	100	350	230	190	160	24	8-Φ23	572	604	646	320
	125	400	270	220	188	28	8-Φ25	620	651	693	360
	150	480	330	2850	218	30	8-Φ25	683	741	767	400
	200	600	375	320	282	38	12-Φ30	893	924	977	400
	250	730	445	385	345	42	12-Φ34	1004	1035	1088	450
	300	850	510	450	408	46	16-Φ34	1150	1181	1234	500

   DJ941F-40P低温电动截止阀壳体、阀盖等耐压零件的材料，采用低温强度好的韧性材料，同时还要考虑焊接性、机加工性能、稳定性和经济性等因素。工程设计院公司设计时，常用的是 -46℃、-101℃和-196℃三个低温级别。-46℃低温级一般选用低温碳钢，-101℃和 -196℃低温级一般选用 304系列奥氏体不锈钢，这种不锈钢有适中的强度、较好的韧性和较好的加工性能等。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
