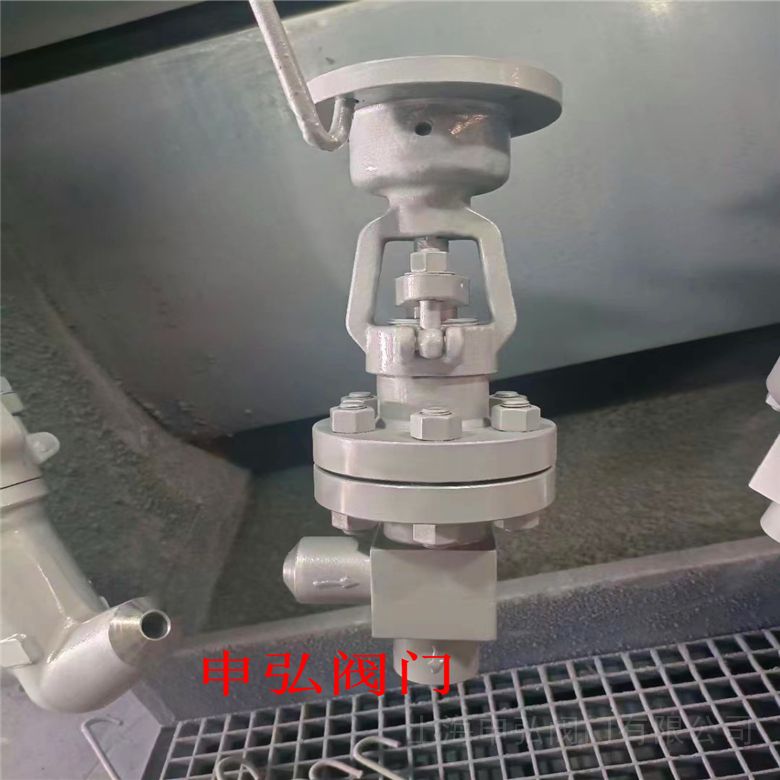

DJ64F低温角式焊接截止阀 产品说明

低温角式截止阀主要应用于输送低温液体，通常安装在冷箱内，阀门的上半部分则在冷箱壁外的露天状态下，一种安装在冷箱内的低温角式截止阀，包括支架，支架的一端设置在阀盖上，支架的另外一端设置有凸台，凸台上设置有垂直于出液通道的梯形螺纹孔，阀杆上设置有梯形外螺纹。该实用新型专利公开的低温截止阀存在的问题，凸台与阀杆的梯形螺纹连接是裸露在外部环境中的，随着使用时间的推移，梯形螺纹连接缝隙容易因风沙渣子堆积而出现卡阻或卡死现象，不能正常开关阀门。

主要用于乙烯，液化天然气装置，天然气LPG LNG储罐，接受基地及卫星站，空分设备，石油化工尾气分离设备，液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。

　　液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。经过多年制造，已积累了丰富的经验，从设计、工艺到制造日趋成熟，并已开发形成了低温阀门的系列产品。产品规范 是一种在低温，深冷场合使用的截止阀。采用长颈阀盖保温，适用流体温度-60℃~-196℃范围内多种。

公称压力：1.6MPa-16.0MPa

公称通径：10mm～100mm

适用介质：LO2、LN2、LAr等

适用温度：-196～+80℃

连接方式：承插焊

介质流向：由阀瓣下面向上流

DJ64F低温角式焊接截止阀主要零部件材料

阀体、阀盖：不锈钢

阀瓣、阀杆：不锈钢

填料：PTFE

阀瓣密封圈：PTFE或PCTFE

DJ64F低温角式焊接截止阀产品规格和设计参数：

　 1．压力等级：150、300、600Lb、900LB、1500LB（45MPa）

　　2．阀门通径：15～1200 mm （ 1/2～48" ）。

　　3．连结形式：法兰式、焊接式、螺纹。

　　4．阀门材料：LCB、LC3、CF8。

　　5．工作温度：-46℃、-101℃、 -196℃、-253℃

　　6．适用介质：液化天然气、乙烯、丙烯等。

　　7．驱动方式：手动、伞齿轮传动、电动 。

DJ64F低温角式焊接截止阀主要零件名称

DJ64F低温角式焊接截止阀结构图:

DJ64F低温角式焊接截止阀外型尺寸与连接尺寸

本实用新型的目的在于：针对现有技术中存在的问题，提供一种低温角式截止阀，通过将梯形连接螺纹设置在长颈阀盖内，避免了梯形连接螺纹暴露在室外，有效放置梯形连接螺纹出现卡阻或卡死现象。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
