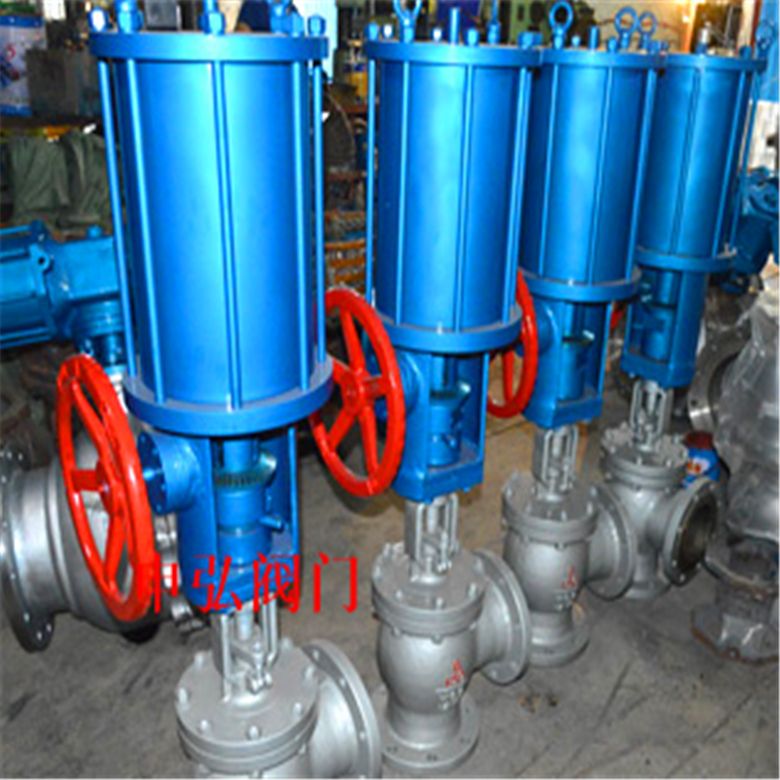

DJ644W气动低温角式截止阀 产品说明
本实用新型公开一种新型的低温角式截止阀,包括阀体,与阀体连接的阀盖,阀瓣和与阀瓣连接的阀杆,其特征在于,所述的阀盖顶部开设供阀杆穿出的开口,并且在阀盖的开口处固接有罩体,罩体内固定有螺纹套,阀杆穿过螺纹套,阀杆上设置与螺纹套匹配的螺纹段,罩体的上部与阀杆之间设置将螺纹套密封在内的密封机构.本实用新型所述的新型的低温角式截止阀将阀杆螺纹传动部分密封在内部,与外界有效隔绝,防止灰尘杂物等堵塞,腐蚀阀杆螺纹传动部分,确保操作转动顺滑,避免出现卡滞的状况,降低操作劳动强度,确保能及时将新型的低温角式截止阀在截止和导通的状态间进行转换.

优选地，所述的连接暗杆的外侧设置有限制连接暗杆向上运动的台阶部，连接暗杆通过台阶部与法兰组件配合，并通过焊接连接实现固定密封连接。优选地，所述的长颈阀杆端部还连接有手轮。

DJ644W气动低温角式截止阀优点

1、水锤现象不易产生。原因是关闭时间长。

2、介质可向两侧任意方向流动，易于安装。

3、结构长度(系壳体两连接端面之间的距离)较小。

4、形体简单，结构长度短，制造工艺性好，适用范围广。

5、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

6、闸阀通道两侧是对称的。高度大，启闭时间长。闸板的启闭行程较大，升降是通过螺杆进行的。

7、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。

DJ644W气动低温角式截止阀工作原理：

A、开启过程

1在关闭位置，阀体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90°。

3快要关闭时闸体已在与阀座无接触的情况下旋转了90°。

4手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

DJ644W气动低温角式截止阀产品优点：

1.产品结构合理、密封可靠、性能优良、造型美观，制造和维修比较方便；

2.工作行程小，启闭时间短。

3.密封面推焊Co基硬志合金、耐磨、耐腐、抗摩擦性能好，使用寿命长；

4.阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

5.可采用双重密封（含波纹管设计），往复试验10000次无故障，性能更可靠防止外漏现象；

6.阀杆升降位置指示，更直观；

7零件材质，法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

DJ644W气动低温角式截止阀产品说明

【DJ644W气动低温角式截止阀主要零件材料】

【DJ644W气动低温角式截止阀-主要外形尺寸】

本实用新型公开了一种低温角式截止阀,阀体与长颈阀盖固定连接,阀体内设置有介质流通通道,阀顶设置于阀体内用于打开或关闭所述的介质流通通道,长颈阀杆设置于长颈阀盖中,长颈阀杆与阀顶连接,长颈阀盖的顶端部固定连接有法兰组件,长颈阀盖的内侧设置有套在长颈阀杆上的连接暗杆,连接暗杆的外侧与法兰组件固定密封连接,连接暗杆的顶端部内侧与长颈阀杆之间设置有填料组件,连接暗杆的顶端部设置有用于将填料组件固定在连接暗杆内的填料螺母;长颈阀盖内侧的连接暗杆与长颈阀杆之间通过梯形螺纹螺纹连接.本实用新型通过将梯形连接螺纹内置,确保了梯形连接螺纹不会因为进入风沙渣子而出现卡死或卡阻.

​

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
