BJ945H电动夹套保温直流式截止阀 产品说明
本实用新型的目的在于提供一种夹套保温直流式截止阀，以解决上述背景技术中提出的问题。BJ45H直流式保温截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；保温截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。直流式保温截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的阀门也较严密。

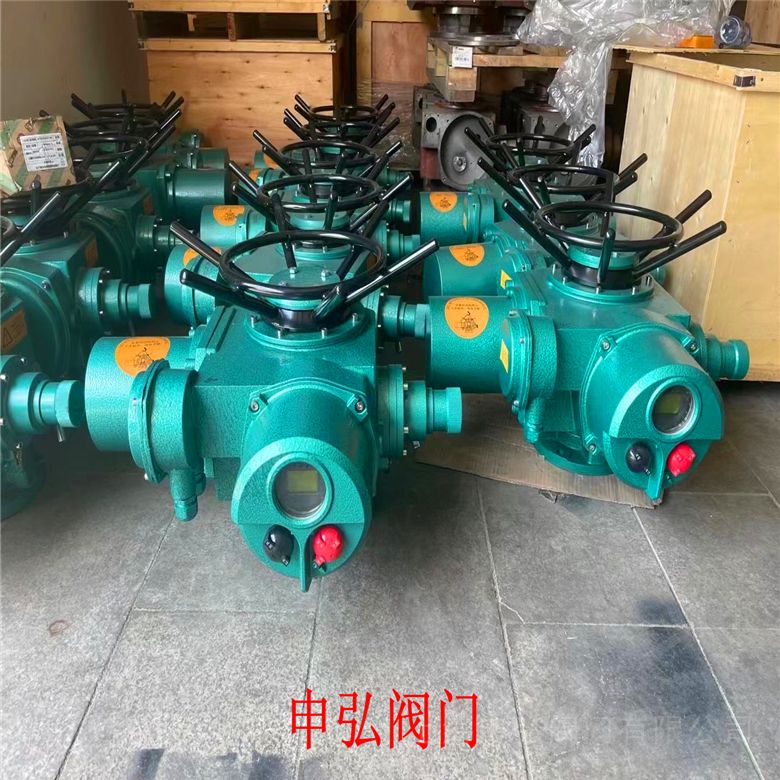

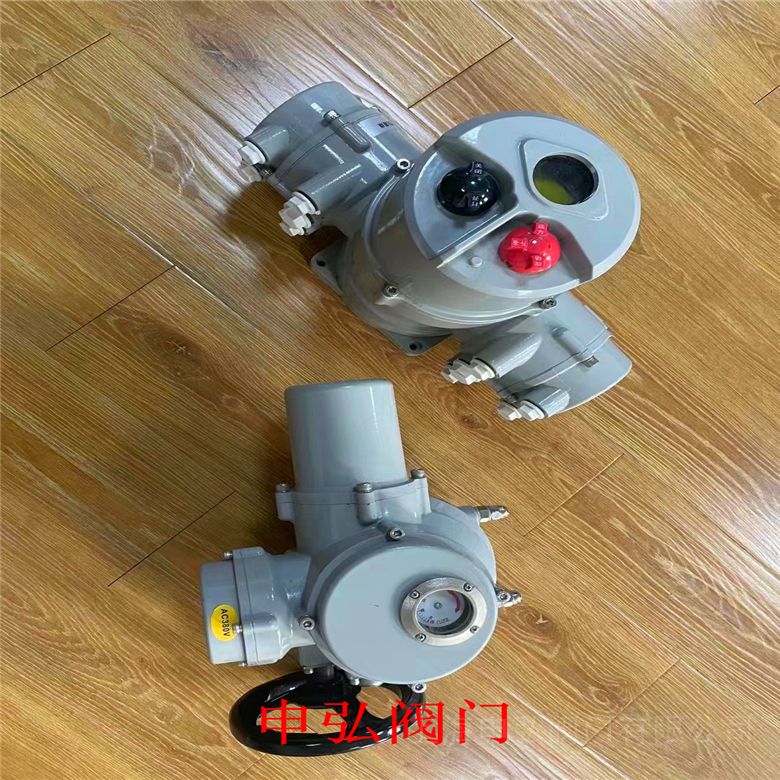

Z型多回转电动执行器，在管道中做开关不太频繁的切断、截止用，如果开关较频繁，就不太适合选择这种阀门了。因为电动截止阀阀芯在开关时所遇到的不平衡力较大，所以，配置电动执行器时，需要适当配大一些，在口径比较大的时候，就应该选择电动闸阀或者其他的电动阀门来代替了。

BJ945H电动夹套保温直流式截止阀产品类型：
  1.按执行器控制性能分：基本型和智能型；
  2.智能型按照操作方式分为：智能开关型和智能调节型；智能开关型，用于被驱动装置全开或全关操作。智能调节型，用于被驱动装置需在中间任意位置停止，启动，进行精确控制的操作。多回转执行器系列输出行程大于一圈，理论*大图数3600圈，并具备自锁功能。
  3.按执行器控制模式分：户外型和隔爆型。

    保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口，两个连接口可以通蒸汽或导热油以便循环、从而达到对介质所需要的温度。Y型保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。Y型保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
直流式保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。基础上安装了电动执行器，阀门开启和关闭由电动装置来控制。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。还可以根据要求现场手动操作，执行机构带手、电动切换机构。除就地操作外，还可进行远距离操作。

　　制造标准：
　　设计制造按GB12234-89 GB12234-89;
　　结构长度按GB12221-89 GB12221-89;
　　法兰尺寸按JB/T79-94 JB/779-94;
　　阀门检查和试验按GB13927。
BJ45H直流式保温截止阀性能特点：
①结构简单，制造和维修比较方便；
②工作行程小，启闭时间短；
③密封性好，密封面间摩擦力小，寿命较长；
④适用于粘度较大、易结焦的介质。

BJ945H电动夹套保温直流式截止阀技术参数：

公称压力	试验压力		适用温度	适用介质	保温套压力
	壳体	密封
2.5	3.75	2.75	≤200	硝酸类	≤1.3
4.0	6.0	4.4
6.4	9.0	6.6		硝酸类
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.0	6.6

BJ945H电动夹套保温直流式截止阀部件材质：

零件名称	阀体、阀盖	阀瓣	垫片
BJ45W-25P	铬镍钛钢	铬镍钛钢+硬质合金	聚四氟乙烯
BJ45W-25P	铬镍钼钛钢	铬镍钼钛钢+硬质合金	聚四氟乙烯

BJ945H电动夹套保温直流式截止阀外形尺寸：

DN(mm)	尺寸(mm)										重量kg
	L	L1	H	3-G	D	D1	D2	b	Z-φd	Do
15	200	50	210	1/2	105	75	55	16	4-φ14	120	14
20	220	50	240	1/2	115	85	65	16	4-φ14	140	18
25	220	50	250	1/2	135	100	78	18	4-φ18	160	25
32	250	55	270	1/2	145	110	85	18	4-φ18	160	30
40	270	60	310	1/2	160	125	100	20	4-φ18	160	36
50	300	60	330	3/4	180	145	120	22	8-φ18	240	40
65	350	65	360	3/4	195	160	135	22	8-φ18	240	54
80	380	70	400	3/4	230	190	160	24	8-φ23	280	70
100	430	75	480	1	270	220	188	28	8-φ25	320	100
125	490	80	550	1	300	250	218	30	8-φ25	360	130
150	570	90	620	1	330	280	248	32	12-φ25	360	170
200	690	95	750	1	395	340	302	36	12-φ25	400	250

本实用新型的技术效果和优点：该夹套保温直流式截止阀，在阀块内外表面涂抹有环氧树脂增强了耐腐蚀能力从而提高水质，而在阀块内外采用膜压得技术压制一层橡胶膜，使得在阀门关闭的更加紧密，在需要关闭时设置的预闭阀块首先堵住一半，为阀块的正真关闭减小了阻力，在通过设置止推轴承可以有效承受轴向载荷使得轴承寿命延长，设计的Y形截止阀，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，通过阀门的压力损失也相应的小了，使得不易产生堵塞，该夹套保温直流式截止阀，具有安全有效、环保卫生、实用可靠等优点，可以普遍推广使用。
直流式保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
